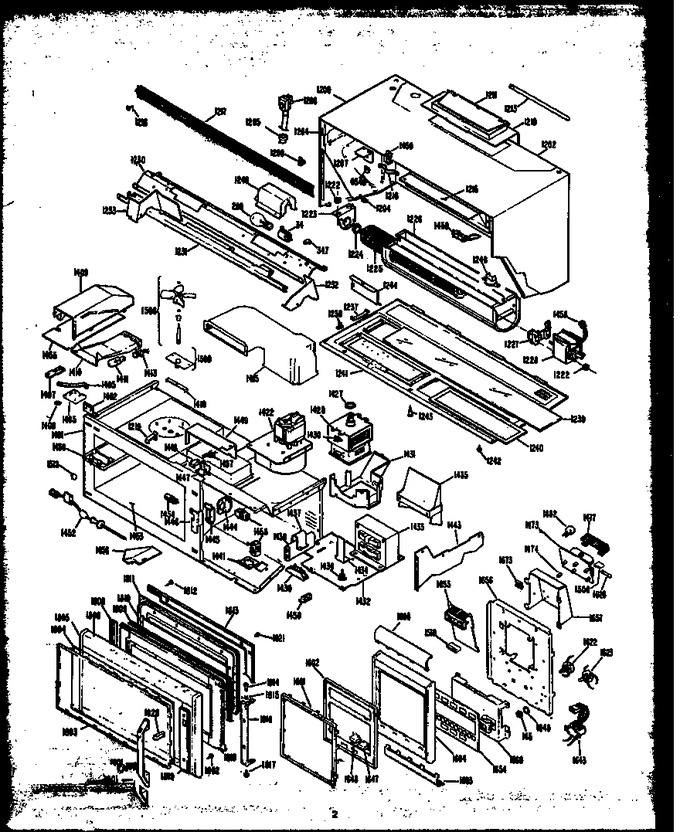

SELECT A DIAGRAM

01 - Page 1


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
34	Y0087225		Barrier Socket		Appelez-nous	-
34	Y0087126		Socket Lamp		Appelez-nous	-
145	Y0087226		Nut Switch		Appelez-nous	-
280	8009		Bulb - Light   (Replaces: 20478)			Immediately	$ 16.80
314	0087227		Use R0705677		Appelez-nous	-
347	Y0087228		Clamp Harness		Appelez-nous	-
348	Y0087229		Plate Ground		Appelez-nous	-
1200	87230		Frame Control		Appelez-nous	-
1202	87231		Support Asm Weld Rear		Appelez-nous	-
1204	Y0087232		Speednut Mt. Case Upper		Appelez-nous	-
1204	0087233		Speednut Case Lower		Appelez-nous	-
1205	0087127		Bush, Strain Relf (10)		Appelez-nous	-
1206	Y0087235		Cord Power Supply		Appelez-nous	-
1207	Y0087236		Bracket Connector		Appelez-nous	-
1209	Y0087237		Clip Cable		Appelez-nous	-
1210	Y0087238		Exhaust Asm		Appelez-nous	-
1211	Y0087239		Damper		Appelez-nous	-
1213	Y0087240		Wire Damper		Appelez-nous	-
1215	87241		Cover Duct		Appelez-nous	-
1216	Y0087242		Clip Lead		Appelez-nous	-
1217	Y0087243		Grille		Appelez-nous	-
1218	Y0087244		Screw Mtg. Grill		Appelez-nous	-
1219	Y0087245		Clip Grille		Appelez-nous	-
1222	Y0087246		Grommet Isolation		Appelez-nous	-
1223	Y0087247		Bracket Bushing		Appelez-nous	-
1224	Y0087248		Bushing		Appelez-nous	-
1225	Y0087094		Wheel & Bushing Assy		Appelez-nous	-
1226	87250		Housing Blower		Appelez-nous	-
1227	Y0087251		Bracket Motor		Appelez-nous	-
1228	Y0087089		Motor, Blower		Appelez-nous	-
1230	Y0087253		Bracket Lamp		Appelez-nous	-
1231	Y87254		Channel Wire		Appelez-nous	-
1232	Y0087255		Cover Rh Wiring		Appelez-nous	-
1233	Y0087256		Cover Lh Wiring		Appelez-nous	-
1237	Y0087257		Clip Crystal		Appelez-nous	-
1238	Y0087258		Clip Filter		Appelez-nous	-
1239	Y0087259		Crystal,lamp		Appelez-nous	-
1240	87260		Filter		Appelez-nous	-
1241	Y0087261		Panel Asm		Appelez-nous	-
1242	Y0087262		Screw		Appelez-nous	-
1243	Y0087263		Screw Shoulder		Appelez-nous	-
1244	Y0087264		Cover Access		Appelez-nous	-
1246	0087102		Thermostat, Fixed Temp		Appelez-nous	-
1248	Y0087265		Reflector		Appelez-nous	-
1401	Y00000000		See Note Cavity & Frame Asm		Appelez-nous	-
1402	Y0087266		Bracket Mtg. Grill Rh		Appelez-nous	-
1402	Y0087267		Bracket Mtg. Grill Lh		Appelez-nous	-
1405	0087268		Lever Door		Appelez-nous	-
1407	Y0087269		Arm Hinge		Appelez-nous	-
1408	Y0087270		Washer Nylon		Appelez-nous	-
1409	Y0087271		Duct Exhaust		Appelez-nous	-
1410	Y87272		Shield Lamp		Appelez-nous	-
1411	Y0090395		Sub 68901 Oven Lamp		Appelez-nous	-
1413	0087274		Lampholder Dc Bayonet		Appelez-nous	-
1415	Y0087276		Duct, Air		Appelez-nous	-
1415	87275		Fastener Mtg Duct Air		Appelez-nous	-
1419	0087101		Blade Stirrer		Appelez-nous	-
1422	Y0087082		Motor		Appelez-nous	-
1427	Y0087279		Rf Gasket		Appelez-nous	-
1428	Y0087085		Magnetron		Appelez-nous	-
1428	Y0087280		High Voltage Wire		Appelez-nous	-
1430	0087282		Thermostat Fixed Temp		Appelez-nous	-
1431	Y0087283		Duct Magnetron		Appelez-nous	-
1432	Y0087284		Plate Component		Appelez-nous	-
1433	Y0087087		Transformer Hi V		Appelez-nous	-
1434	Y0087286		Barrier Transformer		Appelez-nous	-
1435	Y0087287		Barrier		Appelez-nous	-
1436	Y0087288		Fastener Barrier		Appelez-nous	-
1437	Y0087289		Strap Capacitor		Appelez-nous	-
1438	Y0087091		Capacitor		Appelez-nous	-
1439	Y0087054		Kit, Diode		Appelez-nous	-
1441	Y0087292		Bracket Mtg. Connector		Appelez-nous	-
1443	Y87293		Panel Side		Appelez-nous	-
1444	Y0087294		Bracket Mt. Connector		Appelez-nous	-
1445	Y0087092		Monitor Switch		Appelez-nous	-
1446	Y0087296		Barrier, Switch		Appelez-nous	-
1447	Y0087297		Strike Latch		Appelez-nous	-
1448	0087093		Interlock Switch		Appelez-nous	-
1449	Y0087299		Barrier		Appelez-nous	-
1450	Y0087086		Cover, Stirrer		Appelez-nous	-
1452	0087053		Probe		Appelez-nous	-
1453	0087098		Shelf, Oven		Appelez-nous	-
1454	Y0087072		Receptacle Probe		Appelez-nous	-
1455	0087304		Shield Vapor		Appelez-nous	-
1456	Y87305		Cover Lower		Appelez-nous	-
1457	Y0087306		Housing Terminal		Appelez-nous	-
1458	Y0087307		Term. Block Asm (9 Pin)		Appelez-nous	-
1458	Y0087308		Terminal Blk Asm (3 Pin)		Appelez-nous	-
1458	Y0087309		Term. Block Asm (4 Pin)		Appelez-nous	-
1459	Y0087310		Term. Block Asm (2 Pin)		Appelez-nous	-
1465	0087311		Stop Door		Appelez-nous	-
1473	Y0087051		Sub 86427, Power Ctrl. Module		Appelez-nous	-
1474	Y0087141		Spacer		Appelez-nous	-
1477	0087145		Shield		Appelez-nous	-
1482	0087055		Varistor		Appelez-nous	-
1506	Y0087174		Housing Socket Pkg. 7 Pin		Appelez-nous	-
1506	Y0087310		Term. Block Asm (2 Pin)		Appelez-nous	-
1506	Y0087175		Housing Socket Pkg 5 Pin		Appelez-nous	-
1508	0087083		Air Blade & Shaft Assy		Appelez-nous	-
1509	0087100		Bearing & Bracket Assy		Appelez-nous	-
1510	Y0087177		Con. Block Smart Bd 9 Pin		Appelez-nous	-
1513	Y0087322		Rack		Appelez-nous	-
1514	Y0087323		B8371001		Appelez-nous	-
1601	0087324		Trim Crystal		Appelez-nous	-
1602	Y87325		Insert Control		Appelez-nous	-
1603	Y0087326		Trim Bottom		Appelez-nous	-
1604	0087327		Panel Trim		Appelez-nous	-
1606	Y0087328		Trim Top		Appelez-nous	-
1622	0087080		Lamp Switch		Appelez-nous	-
1623	0087081		Fan Switch		Appelez-nous	-
1626	WPM0805102		Fuse 15 Amp   (Replaces: Y0045611)				$ 22.31
1643	0087088		Transformer Lo V		Appelez-nous	-
1647	Y87333		Button Fan		Appelez-nous	-
1648	0087334		Button, Light		Appelez-nous	-
1649	Y87335		Washer Mtg. Fan & Lt. Sws.		Appelez-nous	-
1654	0087090		Key Panel Assy		Appelez-nous	-
1655	Y87079		Touch Panel & Display		Appelez-nous	-
1656	Y0087338		Bracket Instrument		Appelez-nous	-
1657	Y87339		Top Burner Valve		Appelez-nous	-
1660	Y0087340		Support Touch Board		Appelez-nous	-
1670	Y0087207		Speednut		Appelez-nous	-
1673	Y0087142		Clip Wire		Appelez-nous	-
1673	Y0087209		Clip Wire		Appelez-nous	-
1801	0087344		Door Handle		Appelez-nous	-
1802	87345		Screw Mt. Handle				$ 3.11
1803	Y0087346		Trim Crystal		Appelez-nous	-
1804	Y0087099		Chrystal, Outer		Appelez-nous	-
1805	Y0087348		Panel, Door		Appelez-nous	-
1806	87349		Cover Trim Top		Appelez-nous	-
1806	Y0087350		Cover Trim Bottom		Appelez-nous	-
1808	Y0087096		Gasket, Short		Appelez-nous	-
1809	Y0087097		Gasket, Door Outer		Appelez-nous	-
1810	87353		Crystal Door Liner		Appelez-nous	-
1811	Y0087354		Cover Choke		Appelez-nous	-
1812	87355		Screw Mt. Cover		Appelez-nous	-
1813	0087095		Trim Filler		Appelez-nous	-
1814	Y0087357		Screw Mt. Latch		Appelez-nous	-
1815	Y0087358		Spring Latch		Appelez-nous	-
1816	Y0087369		Screw No.8.18 X 1/4		Appelez-nous	-
1817	Y0087360		Screw Mt. Latch		Appelez-nous	-
1818	87361		Liner Asm. Weld		Appelez-nous	-
1819	Y0087363		Button, Latch		Appelez-nous	-
1820	Y0087363		Button, Latch		Appelez-nous	-
1821	Y0087364		Bumper		Appelez-nous	-
