Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 10705802 Harness, Mach Comp Appelez-nous -
2 10481210 Assy, Cond Pan Appelez-nous -
4 B5742602 Blade, Fan Appelez-nous -
5 10442702 Gasket, Cond. Fan Appelez-nous -
6 WPW10169124 Grommet, Compressor   (Replaces: 10835901) Special Order $ 7.55

7 M0221548 Screw, Shoulder Appelez-nous -
8 10582501 Bracket, Cond. Motor Appelez-nous -
9 10427402 Pan, Drain Appelez-nous -
10 10377015 Overload Appelez-nous -
11 WP10097202 Ptc Relay   (Replaces: 10097202) Special Order $ 124.93

12 833697 Motor, Fan   (Replaces: 10884501) In-Stock Immediately $ 88.15

13 10927302 Compressor Appelez-nous -
14 B5667304 Wire Clip Appelez-nous -
15 10426904 Shroud, Cond. Fan (e Coat) Appelez-nous -
16 M0223803 Screw Appelez-nous -
17 WP12990527 Screw   (Replaces: M0219916) In-Stock Immediately $ 8.76

18 10757301 Cover, Terminal Appelez-nous -
19 M0253916 Screw Appelez-nous -
20 10266402 Shield, Capacitor Appelez-nous -
21 WP65889-4 Capacitor   (Replaces: C8931604) In-Stock Immediately $ 61.14

22 WP489399 Screw   (Replaces: M0232903) Special Order $ 7.30


    View Diagram in Separate Window     Print Icon   Print Part List

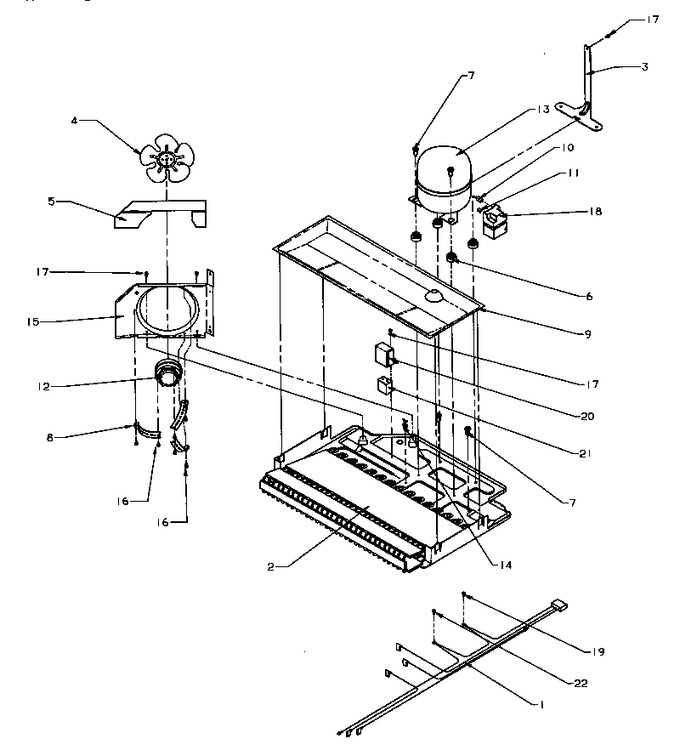

Diagram for TX22S3L (BOM: P1196001W L)
