01 - Main Top


02 - Oven Body


03 - Power Lock


04 - Top Burner


05 - Broiler And Oven Burner


06 - Oven Door


07 - Wire Harness , Backsplash , Gridd

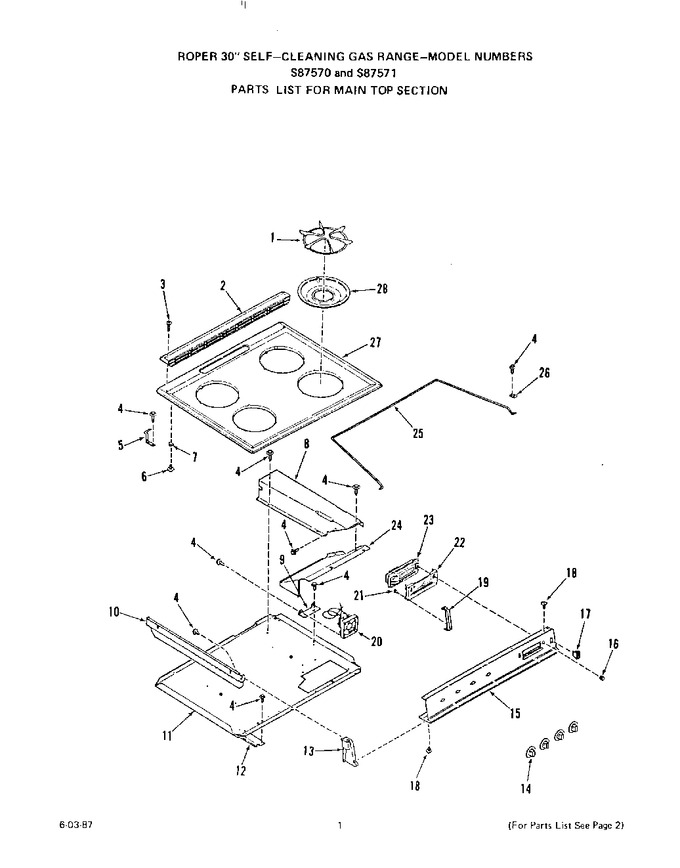

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	330242		Top Burner Grate		Appelez-nous	-
2	330738		Vent Cover		Appelez-nous	-
3	99931		Screw 6-32x1/2``		Appelez-nous	-
4	327320		Screw 10-16x7/16``		Appelez-nous	-
5	334843		Right		Appelez-nous	-
5	334844		Left		Appelez-nous	-
6	286628		Screw 10-32x5/16``		Appelez-nous	-
7	335161		Hinge Bracket		Appelez-nous	-
8	337486		Fan Duct		Appelez-nous	-
9	337484		Fan Bracket		Appelez-nous	-
10	336365		Burner Box Side Extension		Appelez-nous	-
11	279827		Burner Box Bottom   (Replaces: 336351)			Immediately	$ 217.20
12	337674		Right		Appelez-nous	-
12	330558		Left		Appelez-nous	-
13	330345		Right		Appelez-nous	-
13	330344		Left		Appelez-nous	-
14	336367		Gas Valve Knobs		Appelez-nous	-
15	336353		Manifold Panel		Appelez-nous	-
16	334961		Knob-clock		Appelez-nous	-
17	334649		Switch		Appelez-nous	-
18	316849		Screw-10-32x1/2``		Appelez-nous	-
19	336354		Bracket-clock		Appelez-nous	-
20	336471		Fan		Appelez-nous	-
21	78153		Screw 6-32x5/16``		Appelez-nous	-
22	337365		S87570		Appelez-nous	-
22	334898		S87571		Appelez-nous	-
23	337088		S87570		Appelez-nous	-
23	337632		S87571		Appelez-nous	-
24	337487		Wire Cover		Appelez-nous	-
25	336079		Main Top Support Rod		Appelez-nous	-
26	337251		Clamp		Appelez-nous	-
27	336360		Chrome		Appelez-nous	-
27	334862		Almond		Appelez-nous	-
27	334861		White		Appelez-nous	-
28	336363		Aeration Pan		Appelez-nous	-
