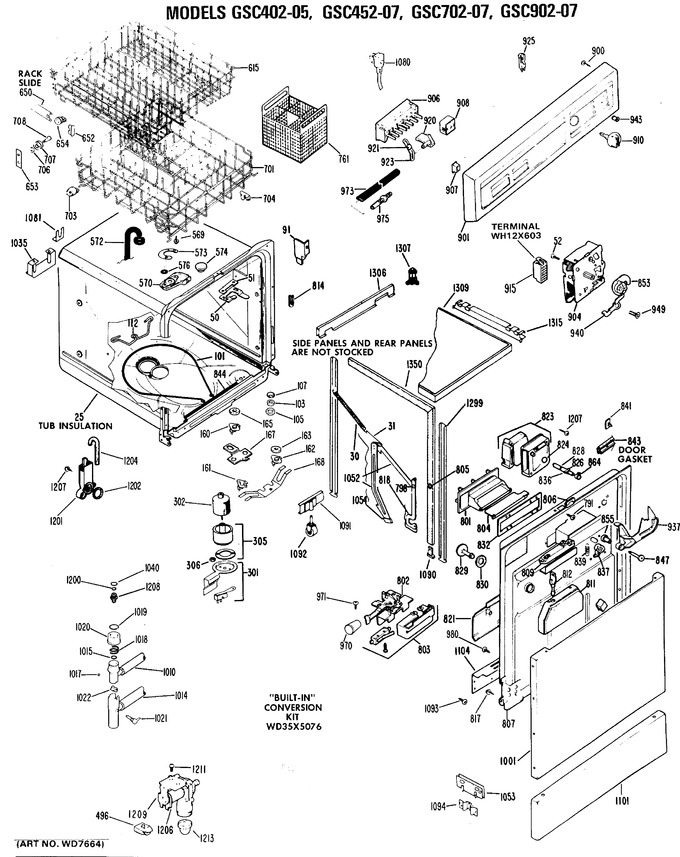

SELECT A DIAGRAM

1 - Component Group


2 - Motor-pump Mechanism


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
25	WD1X1328		Insulation		Appelez-nous	-
30	WD14X5073		Hinge Spring		Appelez-nous	-
31	WD1X5425		Extension Spring 4.2 In		Appelez-nous	-
31	WD1X5364		Extension Spring 5.2 In		Appelez-nous	-
50	WD13X5012		Keeper Latch		Appelez-nous	-
51	WZ06X0127		Keeper Screw 10-32x3/8		Appelez-nous	-
51	WD13X48		Keeper Fastener		Appelez-nous	-
52	WD2X5177		Timer Mounting Screw		Appelez-nous	-
89	WD3X5103		Speednut A		Appelez-nous	-
91	WD1X5391		Trim Tub Corner Rh		Appelez-nous	-
91	WD1X5392		Trim Tub Corner Lh		Appelez-nous	-
101	WD5X64		Unit Asm (682565g)		Appelez-nous	-
103	WD3X724		Heater Washer		Appelez-nous	-
105	WD2X5172		Heater Nut		Appelez-nous	-
107	WD3X723		Heater Washer		Appelez-nous	-
112	WD1X5484		Stabilizer Htg Element		Appelez-nous	-
160	WD21X5206		Water Heat T'stat 133-28		Appelez-nous	-
161	WD21X5113		Safety T'stat 185-25		Appelez-nous	-
162	WD21X5114		Control T'stat 140-10		Appelez-nous	-
163	WD1X5375		Thermostat Insulator		Appelez-nous	-
165	WD1X1371		Insulator Thermo		Appelez-nous	-
167	WD1X1370		Bracket Thermo		Appelez-nous	-
168	WD1X5502		T'stat Retaining Clip		Appelez-nous	-
168	WD1X5400		Thermostat Bracket		Appelez-nous	-
301	WD21X5135		Flood Switch Brkt Asm		Appelez-nous	-
302	WD12X5016		Float Flood Control		Appelez-nous	-
305	WD12X5019		Kit Float Tube Ps		Appelez-nous	-
306	WD2X5171		Washer		Appelez-nous	-
306	WD3X687		Nut Hex 10-32		Appelez-nous	-
310	WG04F00655		Motor/pump Mech Complete   (Replaces: WD26X74)			Immediately	$ 246.46
400	WZ04X0044		Screw		Appelez-nous	-
496	WD12X349		Insulator Water Valve		Appelez-nous	-
569	WD1X1297		Scr 10-12x5/8 A Phr Ss		Appelez-nous	-
570	WD22X5055		Nozzle Screw Asm		Appelez-nous	-
572	WD24X5085		Hose Power Shower		Appelez-nous	-
573	WD1X1007		Nut Strip		Appelez-nous	-
576	WD2X5102		Washer Rubber		Appelez-nous	-
615	WD28X5080		Rack Upper Wheel Asm		Appelez-nous	-
650	WG04L00503		Rack Slide   (Replaces: WD30X98)				$ 12.86
652	WG04L00086		Rack Slide End Cap   (Replaces: WD12X344)			Immediately	$ 84.85
653	WD3X5114		Strip Nut A		Appelez-nous	-
654	WD12X5050		Roller Stud Upr Rack		Appelez-nous	-
701	WD28X5083		Rack Lower Asm Blue		Appelez-nous	-
703	WD12X5026		Roller Stud Lwr Rack				$ 4.20
704	WD12X5044		Rack Stop		Appelez-nous	-
706	WD3X772		Washer		Appelez-nous	-
707	WD12X5024		Roller Tub		Appelez-nous	-
708	WD3X744		Tub Roller Stud		Appelez-nous	-
761	WG04F00380		Basket Silverware   (Replaces: WD28X245)			Immediately	$ 70.96
791	WD1X5499		Scr Seal 8-18x.625 Bt Tr		Appelez-nous	-
798	WD3X5111		Rivet A		Appelez-nous	-
801	WD24X5086		Vent Inner Door		Appelez-nous	-
802	WD1X5493		Spacer Latch		Appelez-nous	-
802	WD13X5014		Latch Assembly		Appelez-nous	-
803	WD1X1146		Interlock Switch Screw		Appelez-nous	-
803	WD6X183		Switch Interlock		Appelez-nous	-
803	WD1X5468		Switch Guard		Appelez-nous	-
804	WD24X5071		Cover Vent B		Appelez-nous	-
805	WD3X5112		Pushnut		Appelez-nous	-
806	WD1X5477		Insert Inner Door		Appelez-nous	-
807	WD35X5072		Inner Door Panel		Appelez-nous	-
809	WD1X1265		Insulator Bimetal Act		Appelez-nous	-
809	WD21X393		Rinse Aid Bimetal		Appelez-nous	-
811	WD3X732		Body R A Asm		Appelez-nous	-
811	WD8X217		Rinse Aid Gasket		Appelez-nous	-
812	WD3X655		Pin Valve Asm		Appelez-nous	-
814	WD1X5504		Grommet		Appelez-nous	-
817	WD2X5065		Screw-hinge To Door		Appelez-nous	-
818	WD14X5076		Hinge Asm Left		Appelez-nous	-
818	WD14X5077		Hinge Asm Right		Appelez-nous	-
821	WD12X5039		Vent Baffle		Appelez-nous	-
823	WD16X5039		Detergent Cup		Appelez-nous	-
824	WD8X5101		Detergent Shaft Gasket		Appelez-nous	-
826	WD1X5483		Dowel Spring Pin		Appelez-nous	-
828	WD16X283		Detergent Cup Shaft		Appelez-nous	-
829	WG04A04026		Fill Cap Asm   (Replaces: WD12X323)			Immediately	$ 51.53
830	WD3X720		Rinse Inj Mtg Nut		Appelez-nous	-
832	WD8X5098		Door Vent Gasket		Appelez-nous	-
836	WD1X781		Shaft "o" Ring		Appelez-nous	-
837	WD12X27		Detergent Cam Lever		Appelez-nous	-
839	WD2X266		Detergent Spring		Appelez-nous	-
841	WD17X5053		Door Gasket Clip		Appelez-nous	-
843	WD17X5049		Door Gasket Clip		Appelez-nous	-
843	WD8X5097		Door Gasket		Appelez-nous	-
844	WD8X5100		Gasket Rtnr Asm Tub Fl		Appelez-nous	-
847	WD3X659		Detergent Lever Screw		Appelez-nous	-
853	WD16X5043		Cam Det Vent Trip		Appelez-nous	-
855	WD12X117		Spacer Pivot Det		Appelez-nous	-
864	WD1X1030		Ring Compression		Appelez-nous	-
900	WD2X5157		Screw-escutcheon To Door		Appelez-nous	-
901	WD34X5260		Escutcheon With Inserts		Appelez-nous	-
904	WD21X5200		Timer		Appelez-nous	-
906	WD2X5169		Scr 8-18 X 1/2bt Phl Pan		Appelez-nous	-
906	WD1X5489		Bracket Switch		Appelez-nous	-
906	WD21X5203		Switch Pushbutton		Appelez-nous	-
906	WD2X5156		Screw		Appelez-nous	-
907	WD9X206		Pushbutton		Appelez-nous	-
908	WD21X516		Switch Cycling		Appelez-nous	-
910	WD9X5192		Knob Timer		Appelez-nous	-
910	WD9X5181		Ring Timer Knob		Appelez-nous	-
915	WD1X1258		Housing Terminal		Appelez-nous	-
920	WD12X28		Valve Aerator		Appelez-nous	-
921	WD1X1009		Valve		Appelez-nous	-
923	WD1X5423		Spring		Appelez-nous	-
925	WD1X5481		Light & Connector Asm		Appelez-nous	-
926	WD1X5475		Lens		Appelez-nous	-
927	WD34X5237		Escutcheon Trim		Appelez-nous	-
928	WD34X5236		Escutcheon Trim		Appelez-nous	-
937	WD12X5041		Lever		Appelez-nous	-
940	WD2X5184		Bushing Vent Lever		Appelez-nous	-
940	WD12X5042		Vent Opening Lever		Appelez-nous	-
949	WD2X319		Screw 8-32 X 3/8		Appelez-nous	-
970	WD9X5162		Knob Latch Handle		Appelez-nous	-
971	WZ02X0045		Screw Latch Knob		Appelez-nous	-
973	WD18X5015		Aerator Hose		Appelez-nous	-
975	WD1X5401		Aerator Coupling		Appelez-nous	-
980	WD2X5100		Scr 8-15x7/16 A Trr Ss		Appelez-nous	-
1001	WD27X5386		Ps Front Panel White		Appelez-nous	-
1001	WD27X5384		Ps Front Panel Harv Wh		Appelez-nous	-
1001	WD27X5385		Ps Front Panel Almond		Appelez-nous	-
1001	WD27X5435		Panel Outer Door Ds		Appelez-nous	-
1010	WD24X5087		Inlet Hose Asm		Appelez-nous	-
1014	WD24X5088		Drain Hose Asm		Appelez-nous	-
1015	WD1X1375		O Ring		Appelez-nous	-
1017	WD3X5127		Steel Ball		Appelez-nous	-
1018	WD3X5128		Slider Spring		Appelez-nous	-
1019	WD1X1374		Ring Spring		Appelez-nous	-
1020	WD12X5047		Slider		Appelez-nous	-
1021	WD12X5048		Lever Actuator		Appelez-nous	-
1022	WD12X5049		Cam Actuator		Appelez-nous	-
1035	WD1X5359		Hose Guide Asm		Appelez-nous	-
1040	WD3X588		Washer		Appelez-nous	-
1052	WD1X5408		Anti Tip Pad Lh		Appelez-nous	-
1052	WD1X5409		Anti Tip Pad Rh		Appelez-nous	-
1053	WD1X5390		Guide Asm Lh		Appelez-nous	-
1053	WD1X5389		Guide Asm Rh		Appelez-nous	-
1054	WD1X5370		Pad Anti Tip		Appelez-nous	-
1080	WD6X5013		Cord Power Asm		Appelez-nous	-
1080	WD1X5496		Guard Power Cord		Appelez-nous	-
1080	WD1X5178		Shield Cord		Appelez-nous	-
1081	WD1X5494		Guide Cord		Appelez-nous	-
1090	WD34X5138		Side Trim Cap		Appelez-nous	-
1091	WD1X1311		Socket Caster		Appelez-nous	-
1092	WD1X1152		Caster		Appelez-nous	-
1093	WD2X5187		Scr 10-24x3/8 D Hexw S		Appelez-nous	-
1094	WD1X5388		Guide Bracket		Appelez-nous	-
1101	WD27X5393		Pl Insul Serv Ad Ps		Appelez-nous	-
1101	WD27X5436		Panel & Insl Service Ds		Appelez-nous	-
1101	WD27X5394		Pl Insul Serv Wh Ps		Appelez-nous	-
1101	WD27X5392		Panel Insl Service Ha		Appelez-nous	-
1104	WD27X5338		Kickplate		Appelez-nous	-
1200	WD3X289		Gasket Adapt Int Thd		Appelez-nous	-
1201	WD24X191		Fill Funnel		Appelez-nous	-
1202	WD8X192		Fill Funnel Gasket		Appelez-nous	-
1204	WD24X5083		Hose Fill		Appelez-nous	-
1206	WD21X536		Water Valve Coil		Appelez-nous	-
1207	WD2X5186		Scr Seal 8-10x.625 B T15		Appelez-nous	-
1208	WD10X316		Adapter Faucet				$ 8.25
1209	WD15X93		Valve Water Inlet   (Replaces: WD15X81)				$ 64.56
1211	WZ04X0345		Screw 8-18x5/8 Hxw		Appelez-nous	-
1211	WD2X5166		Scr 10-16x1/2 Ab Hxw S		Appelez-nous	-
1213	WD10X327		Water Valve Screen		Appelez-nous	-
1298	WD1X5222		Leg Pedestal		Appelez-nous	-
1299	WZ07X0037		Nut 1/4-20 M Hx Sz		Appelez-nous	-
1299	WD3X5082		Scr 1/4-20x5/8 Rnd Wshr		Appelez-nous	-
1299	WD8X5064		Gasket Mounting A		Appelez-nous	-
1306	WD2X5107		Scr 8-15x5/16 A Pnr Ss		Appelez-nous	-
1306	WD34X5051		Trim Back Fin		Appelez-nous	-
1307	WD2X5105		8-18x1/2 Bt Ph Pan		Appelez-nous	-
1307	WD34X5050		Trim Corner		Appelez-nous	-
1309	WZ04X0401		Scr 8-18x1/2 Ab Trr S		Appelez-nous	-
1309	WD1X5433		Kit Hold Down Bracket Ps		Appelez-nous	-
1309	WD1X5503		Wood Top-walnut		Appelez-nous	-
1309	WD17X5032		Clamp A		Appelez-nous	-
1309	WD2X5058		Scr 8-15x5/8 At Pnr S		Appelez-nous	-
1315	WD1X5190		Mounting Bracket		Appelez-nous	-
1350	WD34X5204		Side Trim Rh		Appelez-nous	-
1350	WD34X5203		Side Trim Lh		Appelez-nous	-
9999	49-5342		User Book		Appelez-nous	-
