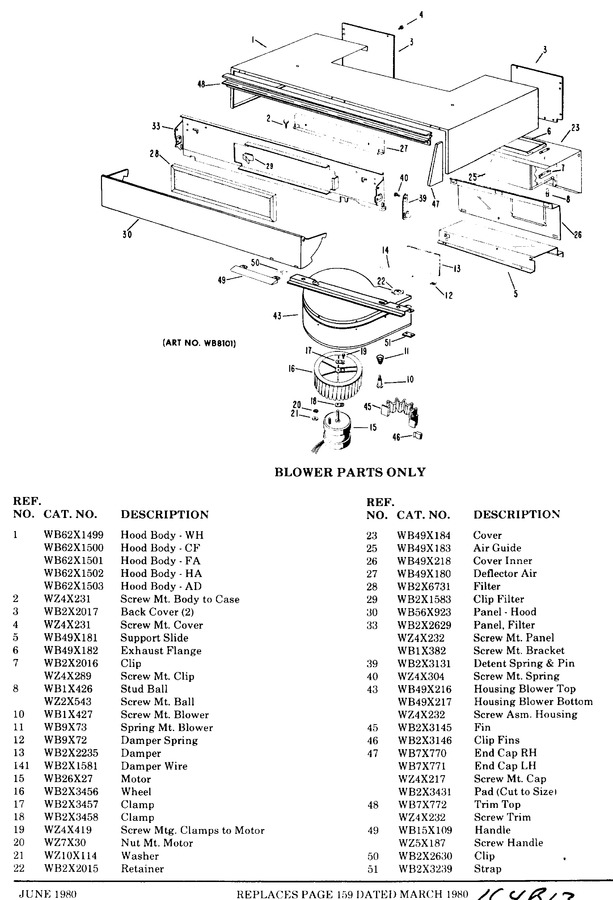

SELECT A DIAGRAM

1 - Component Group


2 - Component Group


3 - Upper Oven Case Parts


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	WB62X1503		Hood Body Ad		Appelez-nous	-
1	WB62X1500		Hood Body Cf		Appelez-nous	-
1	WB62X1499		Hood Body Wh		Appelez-nous	-
1	WB62X1501		Hood Body Fa		Appelez-nous	-
1	WB62X1502		Hood Body Ha		Appelez-nous	-
2	WZ04X0231		Screw Mt. Side		Appelez-nous	-
3	WB2X2017		Back Cover		Appelez-nous	-
4	WZ04X0231		Screw Mt. Side		Appelez-nous	-
5	WB49X181		Support Slide		Appelez-nous	-
6	WB49X182		Exhaust Asm		Appelez-nous	-
7	WB2X2016		Receiver Stud		Appelez-nous	-
7	WZ04X0289		Scr 8-18 Ab Hx 1/4 S		Appelez-nous	-
8	WB1X426		Stud Ball		Appelez-nous	-
8	WZ02X0543		Screw Mt. Ball		Appelez-nous	-
10	WB1X427		Screw Mt. Blower		Appelez-nous	-
11	WB9X73		Spring Blower Mount		Appelez-nous	-
12	WB9X72		Spring Damper		Appelez-nous	-
13	WB2X2235		Damper		Appelez-nous	-
15	WB26X27		Motor Blower		Appelez-nous	-
16	WB2X3456		Wheel Blower		Appelez-nous	-
17	WB2X3457		Clamp		Appelez-nous	-
18	WB2X3458		Clamp		Appelez-nous	-
19	WZ04X0419		Scr 10-16 Ab Hxw 5/8 S		Appelez-nous	-
20	WZ07X0030		Nut		Appelez-nous	-
21	WZ10X0114		Lockwasher		Appelez-nous	-
22	WB2X2015		Retainer		Appelez-nous	-
23	WB49X184		Cover Asm		Appelez-nous	-
25	WB49X183		Guide Air		Appelez-nous	-
26	WB49X218		Cover Inner		Appelez-nous	-
27	WB49X180		Deflector Air		Appelez-nous	-
28	WB2X6731		Filter Grease		Appelez-nous	-
29	WB2X1583		Hood Filter Clip		Appelez-nous	-
30	WB56X923		Hood Panel		Appelez-nous	-
33	WB2X2629		Plate Filter		Appelez-nous	-
33	WB1X382		Screw Mt. Bracket		Appelez-nous	-
33	WZ04X0232		Scr 8-18 Ab Hxs 3/8 S		Appelez-nous	-
39	WB2X3131		Spring Pin Asm		Appelez-nous	-
40	WZ04X0304		Screw Mt. Duct		Appelez-nous	-
43	WB49X216		Housing Blower Top		Appelez-nous	-
43	WB49X217		Housing Blower Bottom		Appelez-nous	-
43	WZ04X0232		Scr 8-18 Ab Hxs 3/8 S		Appelez-nous	-
45	WB2X3145		Fins Motor		Appelez-nous	-
46	WB2X3146		Clip Motor Fins		Appelez-nous	-
47	WZ04X0217		Scr 6-20 B Hxw 1/4 S		Appelez-nous	-
47	WB2X3431		Pad (cut To Size)		Appelez-nous	-
47	WB7X770		End Cap-rt		Appelez-nous	-
47	WB7X771		End Cap-lt		Appelez-nous	-
48	WB7X772		Trim Hood		Appelez-nous	-
48	WZ04X0232		Scr 8-18 Ab Hxs 3/8 S		Appelez-nous	-
49	WZ05X0187		Scr 8-32 T Ovr 1/2 S		Appelez-nous	-
49	WB15X109		Hood Panel Handle		Appelez-nous	-
50	WB2X2630		Clip		Appelez-nous	-
51	WB2X3239		Strap		Appelez-nous	-
141	WB2X1581		Wire		Appelez-nous	-
166	WB2X3001		Post Spacer		Appelez-nous	-
169	WB49X304		Panel - Lamp		Appelez-nous	-
314	WB2X1800		Retainer Ring		Appelez-nous	-
332	WB7X5623		Trim Door		Appelez-nous	-
354	WB9X128		Spring - Guard		Appelez-nous	-
418	WB48X5002		Broiler Pan Rack		Appelez-nous	-
419	WB49X88		Broil Pan		Appelez-nous	-
500	WB26X32		Rotisserie Motor		Appelez-nous	-
500	WB2X1944		Clip Motor		Appelez-nous	-
501	WZ06X0092		Scr 8-18 Ab Hx 1/2 S		Appelez-nous	-
502	WB48X62		Spit Support		Appelez-nous	-
503	WB2X1167		Skewer Asm		Appelez-nous	-
504	WB1X272		Screw Thumb		Appelez-nous	-
505	WB15X80		Handle Spit		Appelez-nous	-
506	WB2X1529		Blade Spit		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
