SELECT A DIAGRAM

1 - Control Panel


2 - Microwave Door


3 - Microwave Body Section


4 - Oven Body Section


5 - Oven Door


6 - Lock

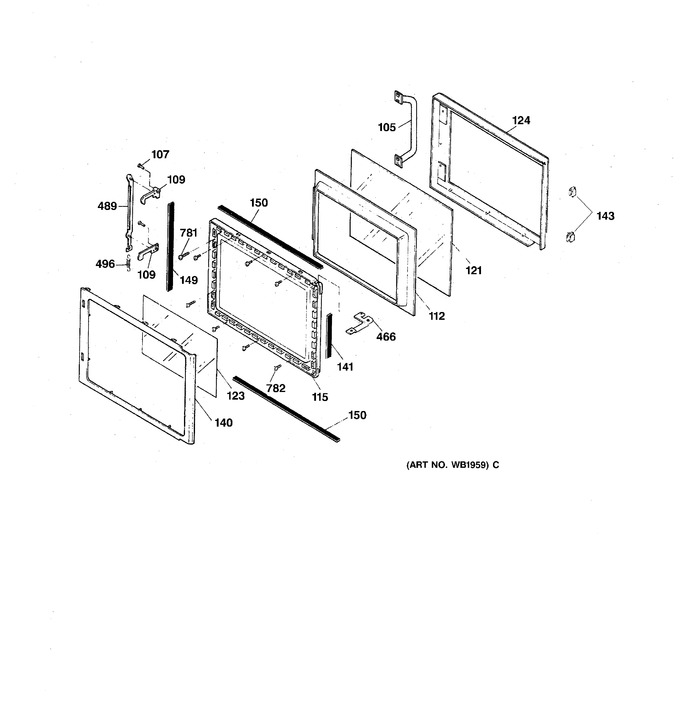

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
105	WB15K5107		Door Handle M/w		Appelez-nous	-
107	WB2K5301		Door Key Pin		Appelez-nous	-
109	WB15K5037		Door Key-upper		Appelez-nous	-
109	WB15K5038		Door Key-lower		Appelez-nous	-
112	WB55K5017		Ov Dr Lining Asm		Appelez-nous	-
112	WB55K5029		Door Frame-m/w		Appelez-nous	-
115	WB55K5027		Door Asm-m/w		Appelez-nous	-
121	WB57K5250		Ov Door Glass W/refl Asm		Appelez-nous	-
121	WB57K5229		Door Screen-starfire		Appelez-nous	-
123	WB55K5030		Door Screen-m/w		Appelez-nous	-
123	WB57K5038		Ov Dr Inner Glass-lower		Appelez-nous	-
124	WB57K5063		Ov Dr Inner Glass		Appelez-nous	-
124	WB7K5140		Door Trim M/w		Appelez-nous	-
140	WB55K5060		Oven Door Frame W/refl		Appelez-nous	-
140	WB55X5326		Frame Inner		Appelez-nous	-
140	WB56K5159		Oven Door Frame-white		Appelez-nous	-
141	WB2X7857		Door Sash Rubber		Appelez-nous	-
143	WB2K5147		Glass Spacer		Appelez-nous	-
143	WB2K5191		Door Sash Left M/w		Appelez-nous	-
149	WB2X7643		Ferrite Rubber Rh		Appelez-nous	-
150	WB2X7642		Ferrite Rubber Top & Bot		Appelez-nous	-
466	WB10K5013		Upper Hinge		Appelez-nous	-
466	WB10K5014		Hinge Lower		Appelez-nous	-
489	WB15K5039		Door Key Lever		Appelez-nous	-
496	WB9K5015		Door Key Spring		Appelez-nous	-
496	WB6K5039		Fuse Label		Appelez-nous	-
781	WB1K5095		Screw		Appelez-nous	-
782	WB1K5096		Screw		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
