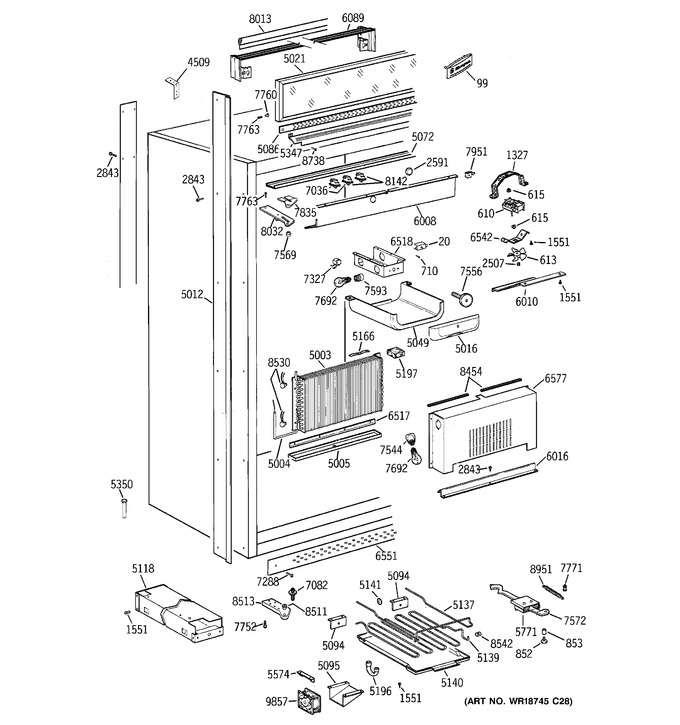

SELECT A DIAGRAM

1 - Door


2 - Cabinet


3 - Shelves & Drawers


4 - Unit Parts


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
20	WR09X10039		Temperature Control Ff		Appelez-nous	-
99	WB02X10831		Mg Logo Large Adhesive		Appelez-nous	-
610	WR60X10067		Motor Ac/dc Evap Fan		Appelez-nous	-
613	WR60X10055		Blade Evap Fan Asm		Appelez-nous	-
615	WR2X7391		Grommet Evap Fan		Appelez-nous	-
710	WG03A00431		8-32 X 3/8 Phil Ph Ty C   (Replaces: WR01X10370)				$ 4.20
852	WR01X10184		Bolt Hinge Ff Door Btm.		Appelez-nous	-
853	WR01X10183		Bushing Ff Door Btm.		Appelez-nous	-
1327	WR2X8806		Bracket Evap. Fan Large		Appelez-nous	-
1551	WR1X5645		#10 X 1/2 Ph Sms		Appelez-nous	-
2507	WR2X3198		Comp. Ring, Evap. Fan		Appelez-nous	-
2591	WR02X10154		Plug Button #413 I/m		Appelez-nous	-
2843	WR1X1903		Trim Screw S/s		Appelez-nous	-
4509	WR01X11130		Bracket Anti-tip		Appelez-nous	-
5003	WG03F00254		Evap Coil   (Replaces: WR85X10017)				$ 774.64
5004	WR51X10036		Defrost Heater 36 Sd		Appelez-nous	-
5005	WR17X10648		Evap Trough		Appelez-nous	-
5012	WR17X10459		Case Trim Lh		Appelez-nous	-
5016	WR17X10650		Control Panel		Appelez-nous	-
5021	WR74X10016		Panel Frame Asm		Appelez-nous	-
5049	WR17X10651		Light Shield Upper		Appelez-nous	-
5072	WR17X10652		Grill Base 36 Sd		Appelez-nous	-
5086	WR02X10142		Vent Guard 36bm		Appelez-nous	-
5094	WR02X10524		Pan Stop		Appelez-nous	-
5095	WR17X10680		Shroud Fan Aux. Cond.		Appelez-nous	-
5118	WR13X10314		Base Asm (lh)		Appelez-nous	-
5137	WR17X10676		Support Drain Pan		Appelez-nous	-
5139	WR84X10024		Condenser Auxilliary		Appelez-nous	-
5140	WR17X10674		Drain Pan Aux. Cond.		Appelez-nous	-
5141	WR01X10180		Fastener Pan Support		Appelez-nous	-
5166	WR01X10045		Wire Ret. Evap Heater		Appelez-nous	-
5196	WR17X10355		Drain Tube Trap		Appelez-nous	-
5197	WR02X10145		Baffle Evap Lh		Appelez-nous	-
5347	WR02X10148		Wire Guard Lh		Appelez-nous	-
5350	WR17X10655		Drain Tube		Appelez-nous	-
5574	WR02X10443		Btm Motor Brkt		Appelez-nous	-
5771	WR2X9468		Closure Fz Door Asm Lh		Appelez-nous	-
6008	WR17X10658		Rear Duct 36 Sd Ff		Appelez-nous	-
6010	WR17X10689		Evaporator Fan Mtr. Mtg.		Appelez-nous	-
6016	WR17X10653		Evap Trough Catch		Appelez-nous	-
6089	WR74X10161		Vent Top Asm		Appelez-nous	-
6517	WR17X10646		Drain Baffle		Appelez-nous	-
6518	WR74X10046		Light Bracket		Appelez-nous	-
6542	WR02X11747		Bracket Evap. Fan Small		Appelez-nous	-
6551	WR74X10047		Toe Kick 36 Sd Lh		Appelez-nous	-
6577	WG03F00269		Evaporator Cover   (Replaces: WR74X10048)				$ 167.88
7036	WR23X10140		Switch Aug #780101		Appelez-nous	-
7082	WR01X10187		Hinge Pin,bottom(adj.)		Appelez-nous	-
7288	WR1X1831		Screw Grille Mtg.		Appelez-nous	-
7327	WG03F00615		Thermostat   (Replaces: WR50X10003)				$ 126.40
7544	WR02X11024		Socket Lamp Ff		Appelez-nous	-
7556	WR02X10495		Ff Control Knob Asm		Appelez-nous	-
7569	WR2X8587		Bushing Top Hinge		Appelez-nous	-
7572	WR2X8925		Act Arm Ff		Appelez-nous	-
7593	WR02X11626		Light Socket #3407b		Appelez-nous	-
7692	60A		Appliance Bulb 60w		Appelez-nous	-
7752	WR1X1845		Screw 12-24tt Oht .900		Appelez-nous	-
7760	WR1X1900		8-32*5/16 Barrel Nut		Appelez-nous	-
7763	WR1X1901		8-32*1/4 Phil Truss M/s		Appelez-nous	-
7771	WR1X1839		Bushing Hinge Spring Asm		Appelez-nous	-
7835	WR13X10080		Hinge Cover Lh		Appelez-nous	-
7951	WR02X10151		Twist Support		Appelez-nous	-
8013	WR2X8972		Soffit Gasket Frnt Extr.		Appelez-nous	-
8032	WR13X10081		Top Case Hinge Lh		Appelez-nous	-
8142	WR23X475		Rocker Switch 200-watt		Appelez-nous	-
8454	WR38X10190		Edge Trim 1.1257"		Appelez-nous	-
8511	WR02X10483		Bushing, Ff Hinge		Appelez-nous	-
8513	WR13X10099		Hinge Btm. Case Rh/lh		Appelez-nous	-
8530	WR50X10032		Thermodisc		Appelez-nous	-
8542	WR02X10525		Support Clamps		Appelez-nous	-
8738	WR01X10053		#8-18 Type Ab X 3/8 Blk		Appelez-nous	-
8951	WR02X10526		Sring Door Closure Ff 48		Appelez-nous	-
9857	WR60X10113		Drain Pan Fan		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
