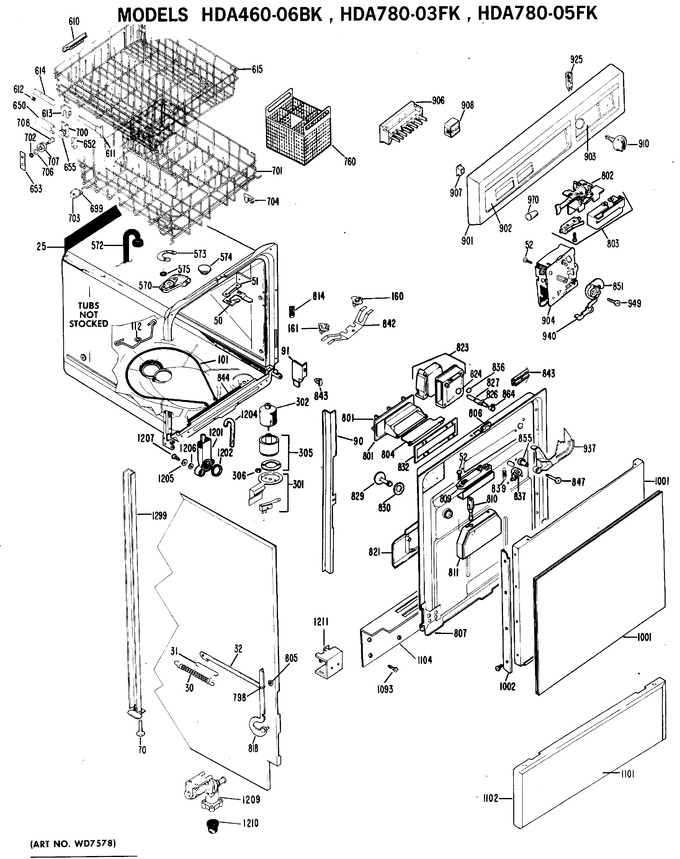

SELECT A DIAGRAM

1 - Component Group


2 - Dishwasher Mechanism


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
25	WD1X5373		Insulation Back A		Appelez-nous	-
30	WD14X5073		Hinge Spring		Appelez-nous	-
31	WD1X5364		Extension Spring 5.2 In		Appelez-nous	-
32	WD1X5429		Stop Door B		Appelez-nous	-
50	WD13X5012		Keeper Latch		Appelez-nous	-
51	WD13X48		Keeper Fastener		Appelez-nous	-
51	WZ06X0127		Keeper Screw 10-32x3/8		Appelez-nous	-
52	WD2X5177		Timer Mounting Screw		Appelez-nous	-
70	WD1X1130		Screw Levelling 5/16-24		Appelez-nous	-
91	WD1X5392		Trim Tub Corner Lh		Appelez-nous	-
91	WD1X5391		Trim Tub Corner Rh		Appelez-nous	-
101	WD3X724		Heater Washer		Appelez-nous	-
101	WD3X723		Heater Washer		Appelez-nous	-
101	WD3X5118		Ground Strap		Appelez-nous	-
101	WD5X47		Kit Calrod Ps		Appelez-nous	-
101	WD2X5172		Heater Nut		Appelez-nous	-
112	WD1X5484		Stabilizer Htg Element		Appelez-nous	-
301	WD21X5135		Flood Switch Brkt Asm		Appelez-nous	-
302	WD12X5016		Float Flood Control		Appelez-nous	-
305	WD12X5019		Kit Float Tube Ps		Appelez-nous	-
306	WD2X5171		Washer		Appelez-nous	-
306	WD3X687		Nut Hex 10-32		Appelez-nous	-
400	WZ04X0044		Screw		Appelez-nous	-
426	WG02F03627		Armature Link Assembly   (Replaces: WD1X1316)				$ 3.93
454	WH1X2036		Clamp Hose		Appelez-nous	-
556	WD24X205		Drain Hose		Appelez-nous	-
556	WH1X2036		Clamp Hose		Appelez-nous	-
558	WH1X2036		Clamp Hose		Appelez-nous	-
560	WD22X115		Hub - Support Asm		Appelez-nous	-
574	WD1X5491		Plug Power Shower		Appelez-nous	-
615	WD28X5081		Rack Upper Wheel Asm		Appelez-nous	-
650	WD30X84		Rack Slide & End Caps		Appelez-nous	-
652	WD12X113		Rack Slide End Cap		Appelez-nous	-
653	WD3X5114		Strip Nut A		Appelez-nous	-
655	WD12X5023		Wd12x5050		Appelez-nous	-
701	WD28X5083		Rack Lower Asm Blue		Appelez-nous	-
702	WD2X5102		Washer Rubber		Appelez-nous	-
703	WD12X5026		Roller Stud Lwr Rack				$ 4.20
704	WD12X5044		Rack Stop		Appelez-nous	-
706	WD3X543		Wd3x772		Appelez-nous	-
707	WD12X5024		Roller Tub		Appelez-nous	-
708	WD3X744		Tub Roller Stud		Appelez-nous	-
760	WD28X5086		Silverware Basket		Appelez-nous	-
798	WD3X5111		Rivet A		Appelez-nous	-
801	WD2X5184		Bushing Vent Lever		Appelez-nous	-
801	WD24X5086		Vent Inner Door		Appelez-nous	-
802	WD13X5015		Latch Assembly		Appelez-nous	-
802	WD1X5493		Spacer Latch		Appelez-nous	-
803	WD21X5170		Switch Asm		Appelez-nous	-
803	WD1X1146		Interlock Switch Screw		Appelez-nous	-
803	WD1X5468		Switch Guard		Appelez-nous	-
804	WD24X5071		Cover Vent B		Appelez-nous	-
805	WD3X5112		Pushnut		Appelez-nous	-
806	WD1X5477		Insert Inner Door		Appelez-nous	-
807	WD35X5072		Inner Door Panel		Appelez-nous	-
810	WD3X655		Pin Valve Asm		Appelez-nous	-
814	WD1X5504		Grommet		Appelez-nous	-
818	WD2X5065		Screw-hinge To Door		Appelez-nous	-
818	WD14X5076		Hinge Asm Left		Appelez-nous	-
818	WD14X5077		Hinge Asm Right		Appelez-nous	-
821	WD2X5176		Palnut		Appelez-nous	-
821	WD12X5039		Vent Baffle		Appelez-nous	-
822	WD3X698		Screw		Appelez-nous	-
823	WD16X5039		Detergent Cup		Appelez-nous	-
824	WD8X5101		Detergent Shaft Gasket		Appelez-nous	-
826	WD1X5483		Dowel Spring Pin		Appelez-nous	-
827	WD16X227		Kit Det Repair Ps		Appelez-nous	-
827	WD16X283		Detergent Cup Shaft		Appelez-nous	-
832	WD8X5098		Door Vent Gasket		Appelez-nous	-
836	WD1X781		Shaft "o" Ring		Appelez-nous	-
837	WD12X27		Detergent Cam Lever		Appelez-nous	-
839	WD2X266		Detergent Spring		Appelez-nous	-
843	WD8X5097		Door Gasket		Appelez-nous	-
843	WD17X5053		Door Gasket Clip		Appelez-nous	-
843	WD17X5049		Door Gasket Clip		Appelez-nous	-
844	WD8X5100		Gasket Rtnr Asm Tub Fl		Appelez-nous	-
847	WD3X659		Detergent Lever Screw		Appelez-nous	-
851	WD16X5041		Cam Det		Appelez-nous	-
855	WD12X117		Spacer Pivot Det		Appelez-nous	-
864	WD1X1030		Ring Compression		Appelez-nous	-
901	WD2X5157		Screw-escutcheon To Door		Appelez-nous	-
901	WD34X5183		Escutcheon Asm		Appelez-nous	-
902	WD9X5169		Insert Esc Pb Switch		Appelez-nous	-
903	WD9X5164		Insert Timer		Appelez-nous	-
904	WD21X5191		Timer		Appelez-nous	-
904	WD1X1180		Ins Tri Term		Appelez-nous	-
906	WD2X5169		Scr 8-18 X 1/2bt Phl Pan		Appelez-nous	-
906	WD21X5194		Switch Pushbutton-2		Appelez-nous	-
906	WD2X5156		Screw		Appelez-nous	-
906	WD1X5490		Bracket Switch		Appelez-nous	-
907	WD1X5492		Pushbutton		Appelez-nous	-
910	WD9X5161		Knob Timer		Appelez-nous	-
937	WD12X5041		Lever		Appelez-nous	-
940	WD12X5042		Vent Opening Lever		Appelez-nous	-
949	WD2X319		Screw 8-32 X 3/8		Appelez-nous	-
1001	WD2X5100		Scr 8-15x7/16 A Trr Ss		Appelez-nous	-
1001	WD27X5421		Ps Panel Out Dr Bl		Appelez-nous	-
1001	WD27X5424		Door Panel & Trim		Appelez-nous	-
1002	WD34X5194		Frame Side Lh		Appelez-nous	-
1002	WD34X5195		Frame Side Rh		Appelez-nous	-
1005	WD2X5187		Scr 10-24x3/8 D Hexw S		Appelez-nous	-
1093	WD2X5076		Wd2x5076d		Appelez-nous	-
1101	WD27X5422		Ps Service Panel Bl		Appelez-nous	-
1104	WD27X5331		Kickplate		Appelez-nous	-
1201	WD24X191		Fill Funnel		Appelez-nous	-
1202	WD8X192		Fill Funnel Gasket		Appelez-nous	-
1204	WD24X5082		Fill Hose		Appelez-nous	-
1204	WH1X2036		Clamp Hose		Appelez-nous	-
1207	WD2X5186		Scr Seal 8-10x.625 B T15		Appelez-nous	-
1209	WD15X78		Valve Water Inlet		Appelez-nous	-
1210	WD10X327		Water Valve Screen		Appelez-nous	-
1211	WD2X5166		Scr 10-16x1/2 Ab Hxw S		Appelez-nous	-
1211	WZ05X0235		Ap8911213p65		Appelez-nous	-
1211	WD1X816		Cover Term Box		Appelez-nous	-
1211	WD1X5443		Junction Box Plate		Appelez-nous	-
1211	WZ04X0345		Screw 8-18x5/8 Hxw		Appelez-nous	-
1299	WD1X5384		Pedestal Leg		Appelez-nous	-
1299	WZ07X0037		Nut 1/4-20 M Hx Sz		Appelez-nous	-
1299	WD8X5064		Gasket Mounting A		Appelez-nous	-
1299	WD3X5082		Scr 1/4-20x5/8 Rnd Wshr		Appelez-nous	-
1309	WD1X5433		Kit Hold Down Bracket Ps		Appelez-nous	-
1309	WZ04X0401		Scr 8-18x1/2 Ab Trr S		Appelez-nous	-
9999	39-5136-1		Book Use And Care		Appelez-nous	-
9999	31-3431		Pm Instruction Install		Appelez-nous	-
9999	39-5137		Instruction Oper.		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
