SELECT A DIAGRAM

02 - Control Panel


03 - Oven Door Lock


04 - Body


05 - Upper Oven Door


06 - Lower Oven Door

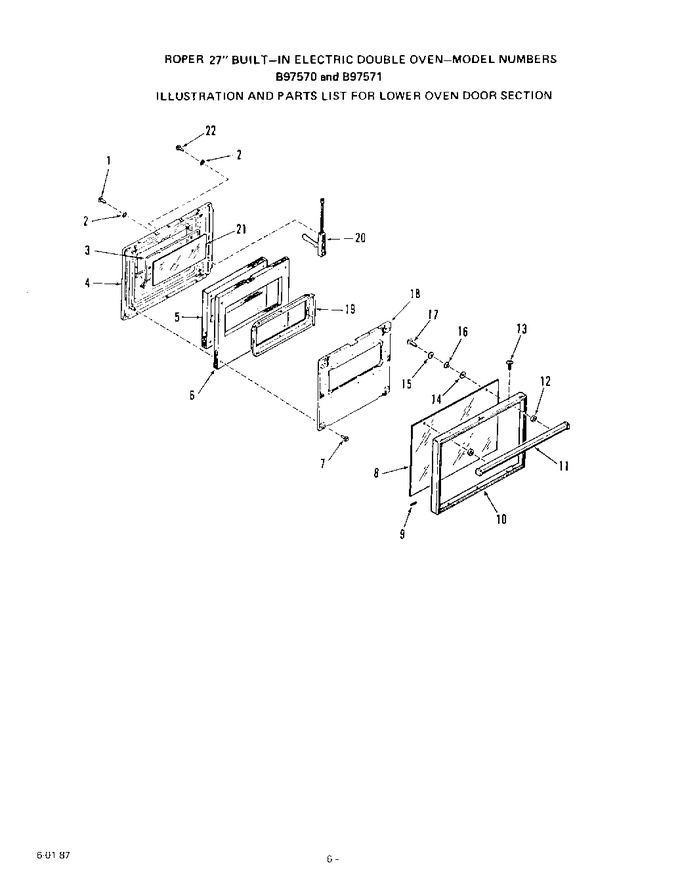

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	105799		Screw 10abx1		Appelez-nous	-
2	21067		Washer		Appelez-nous	-
3	302935		Seal-oven Door		Appelez-nous	-
4	311684		Lining-oven Door		Appelez-nous	-
5	311872		Insulation-oven Door Plug		Appelez-nous	-
6	311874		Insulation-oven Door Lining		Appelez-nous	-
7	WP112432		Screw 10-32x7/16``   (Replaces: 311484)				$ 8.63
8	336209		Outer Door Glass		Appelez-nous	-
9	112370		Cushion		Appelez-nous	-
10	336211		Frame-oven Door		Appelez-nous	-
11	336204		Handle		Appelez-nous	-
12	DE81-05147A		Spacer, Door Handle   (Replaces: 107158)				$ 228.66
13	329382		Screw 6-20x3/8``		Appelez-nous	-
14	333014		Fiber Washer		Appelez-nous	-
15	99279		Washer		Appelez-nous	-
16	333015		Glass Spacer		Appelez-nous	-
17	330864		Screw 10-32x3/4``		Appelez-nous	-
18	336112		Retainer-oven Door Insulation		Appelez-nous	-
19	323672		Retainer-oven Door Glass		Appelez-nous	-
20	331029		Hinge-oven Door (rt. Or Lt.)		Appelez-nous	-
21	296214		Inner Door Glass		Appelez-nous	-
22	239113		Screw 10-32x3/8``		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
