Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 W11347840 Ice Container (complete)   (Replaces: W10774957) In-Stock Immediately $ 362.91

2 W11652042 Assembly, Latch   (Replaces: W10693542) In-Stock Immediately $ 24.98

3 WP2220458 Coupling, Bottom   (Replaces: 2220458) In-Stock Immediately $ 41.04

4 WPW10258544 Shaft, Drive   (Replaces: W10258544) In-Stock Immediately $ 26.52

5 W10852956 Spring, Coupling   (Replaces: W10754509) In-Stock Immediately $ 21.40

6 W11573761 Assembly, Mounting Plate   (Replaces: W10293211) In-Stock Immediately $ 62.92

7 WP2198628 Seal   (Replaces: 2198628) In-Stock Immediately $ 12.57

8 WPW10291905 Gasket   (Replaces: W10291905) Special Order $ 27.68

9 WP2212370 Washer   (Replaces: 2212370) Special Order $ 25.35

10 W11202789 Motor, Dispenser   (Replaces: W10225313) In-Stock Immediately $ 235.12

11 W11126296 Cover, Container   (Replaces: W10669473) Special Order $ 117.92

12 W10166854 Gasket Special Order $ 26.69

13 W11678273 Assembly, Motor Box   (Replaces: W10765378) In-Stock Immediately $ 77.02

14 W10873791 Assembly, Ice Maker   (Replaces: W10798411) In-Stock Immediately $ 124.47


    View Diagram in Separate Window     Print Icon   Print Part List

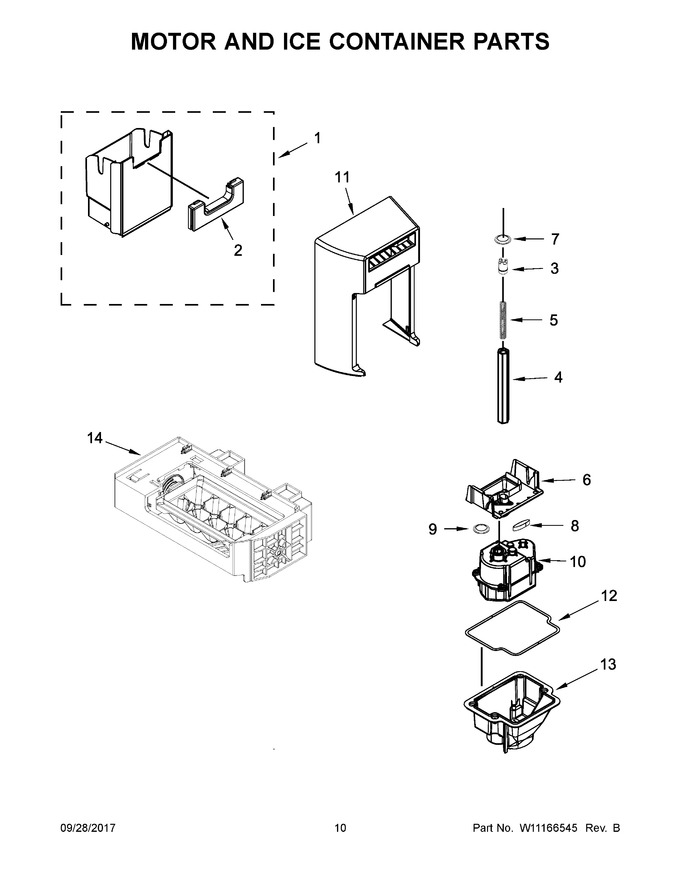

Diagram for WRS571CIDM01
