Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 N/P Liner (not A Seviceable Part) Appelez-nous -
2 WPW10362174 Cover Assembly   (Replaces: W10362174) Special Order $ 242.25

3 W10876365 Lighting, Led-strip   (Replaces: W10826780) In-Stock Immediately $ 94.76

4 W11724692 Thermistor   (Replaces: W10280386) In-Stock Immediately $ 33.60

5 W11217336 Shelf, Glass Lower   (Replaces: W10315530) Special Order $ 247.94

6 W10861754 Pan, Freezer Upper   (Replaces: W10542036) Special Order $ 122.83

7 W11164152 Roller, Pan   (Replaces: W10628713) In-Stock Immediately $ 15.74

8 W11175807 Axle, Roller   (Replaces: W10628712) In-Stock Immediately $ 17.90

9 W11607156 Pan, Freezer Lower   (Replaces: W10542035) Special Order $ 105.30

10 W11396033 Switch, Rocker Arm   (Replaces: W10656771) In-Stock Immediately $ 37.30

11 WPW10425252 Cover, Thermistor   (Replaces: W10425252) In-Stock Immediately $ 88.38

12 W11226500 Assembly, Led   (Replaces: W10724473) In-Stock Immediately $ 117.53

13 W11123943 Switch, Rocker Arm   (Replaces: W10656772) Special Order $ 36.66

14 W10542018 Trim, Handle Special Order $ 115.56

15 W11217335 Shelf, Glass Upper   (Replaces: W10315529) Special Order $ 255.45


    View Diagram in Separate Window     Print Icon   Print Part List

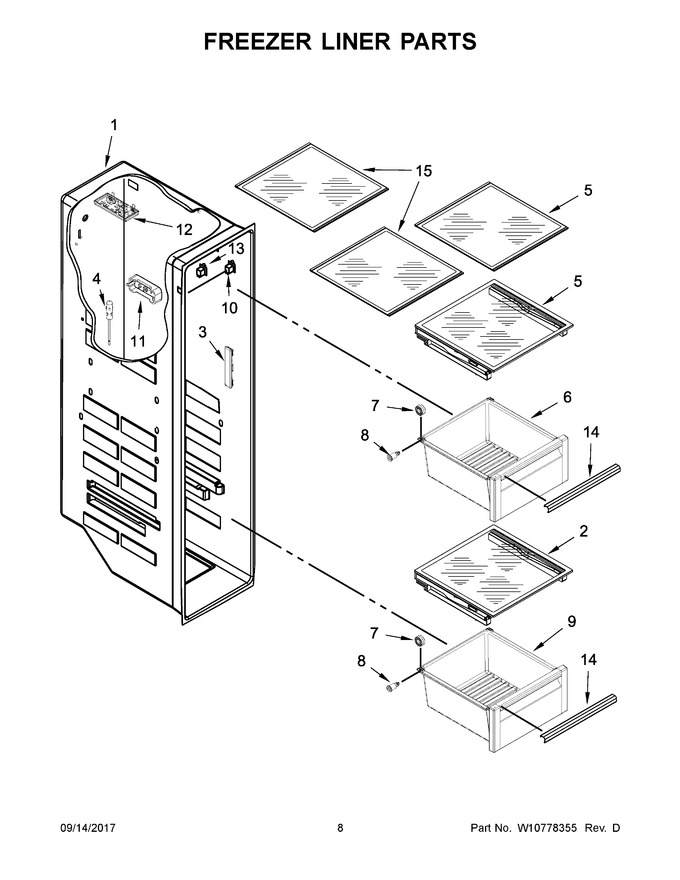

Diagram for KRSC503ESS00
