Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 W10748893 Guide, Use & Care Appelez-nous -
2 WPW10299233 Kit, Burner Cap (black)   (Replaces: W10299233) Special Order $ 210.99

3 W10336330 Cooktop (black)   (Replaces: W10260169) Special Order $ 420.07

4 WPW10406878 Head, Burner (17.5k) (left Front)   (Replaces: W10406878) Special Order $ 107.48

5 WPW10506367 Knob, Control (stainless)   (Replaces: W10506367) In-Stock Immediately $ 22.80

6 W10518258 Bracket, Cooktop Support Appelez-nous -
7 W11189172 Glide, Main Top   (Replaces: 8016P022-60) In-Stock Immediately $ 17.61

8 WPW10338214 Set, Grate (black)   (Replaces: W10338214) Special Order $ 345.92

9 W10554311 Panel, Manifold (black) Appelez-nous -
10 WPW10333445 Base, Burner (fish Burner Only)   (Replaces: W10333445) Special Order $ 110.05

11 WPW10171140 Kit, Burner Cap (fish Burner Only) (black)   (Replaces: W10171140) Special Order $ 168.47

11A W10171137 Kit, Burner Cap (fish Burner Only) (wetstone) Special Order $ 116.61

1A W10575961 Instructions, Installation Appelez-nous -
1B W10647745 Sheet, Tech Appelez-nous -
1C 9762761 Tips, Safe Cooking (english) Appelez-nous -
1D W10065852 Tips, Safe Cooking (french) Appelez-nous -
2A W10299239 Kit, Burner Cap (wetstone) Appelez-nous -
3A W10336331 Cooktop (white)   (Replaces: W10260170) Special Order $ 418.08

4A WPW10406243 Head, Burner (6k) (left Rear & Right Rear)   (Replaces: W10406243) In-Stock Immediately $ 39.08

4B WPW10406797 Head, Burner (12k) (right Front)   (Replaces: W10406797) Special Order $ 92.91

4C WPW10336094 Head, Burner (center)   (Replaces: W10336094) Special Order $ 227.81

8A W10338215 Set, Grate (wetstone) Appelez-nous -
9A W10554310 Panel, Manifold (white) Appelez-nous -
9B W10544733 Panel, Manifold (stainless) Appelez-nous -
NI W11172531 Harness, Sensor & Locks   (Replaces: W10745683) Special Order $ 119.20

NI W10841090 Clamp, Wire   (Replaces: 7111P017-60) Appelez-nous -
NI 8019P026-60 Clip, Wire Appelez-nous -
NI N/P Following Parts Not Illustrated Appelez-nous -
NI W10745687 Harness, Main Appelez-nous -
NI W11157775 Harness, Eol (mrc)   (Replaces: W10409840) Special Order $ 231.69

NI W10408058 Harness, Spark Special Order $ 77.20


    View Diagram in Separate Window     Print Icon   Print Part List

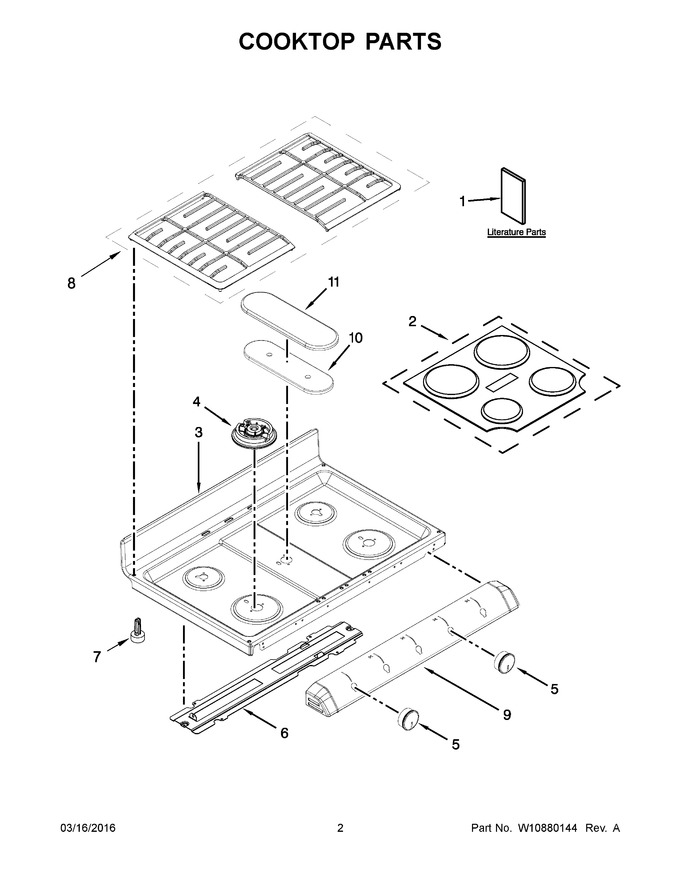

Diagram for WGG755S0BH06
