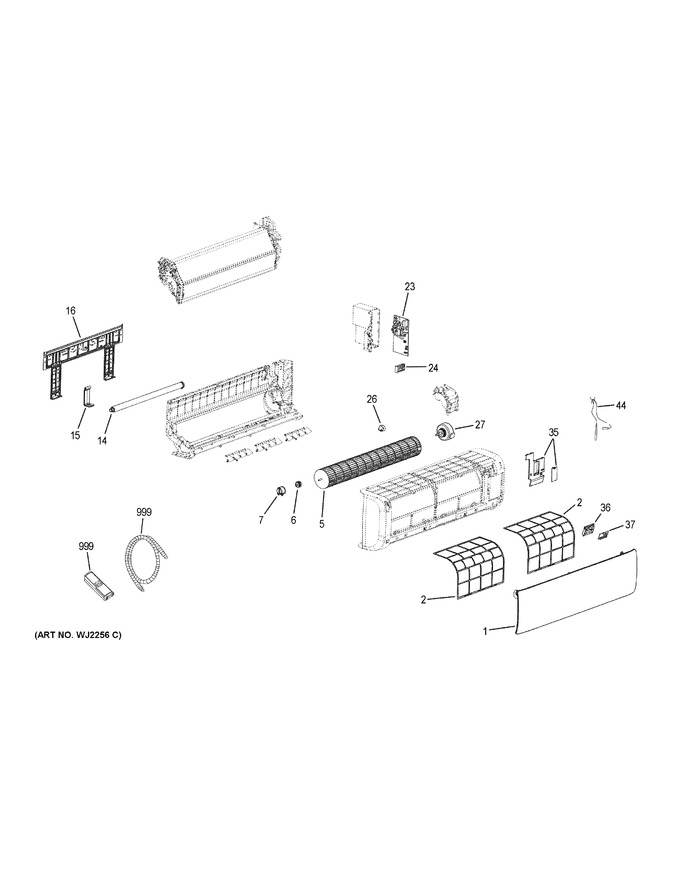

View Diagram in Separate Window
Print Part List
| Diagram # | Part Number | Description | Series | Availability | Ships | Price | Add to Cart | ||
|---|---|---|---|---|---|---|---|---|---|
| 1 | WJ71X23252 | Top Panel |
|
- | |||||
| 2 | WJ85X23244 | Air Filter |
|
$ 10.65 | |||||
| 5 | WJ73X23246 | Cross Flow Fan |
|
$ 75.12 | |||||
| 6 | WJ73X23028 | Cross Flow Fan Bearing |
|
- | |||||
| 7 | WJ73X23050 | Cross Flow Fan Bearing Cover |
|
- | |||||
| 8 | WJ71X24380 | Horizontal Louver |
|
- | |||||
| 9 | WJ01X24240 | Louver Bushing |
|
- | |||||
| 10 | WJ71X24381 | Vertical Louver |
|
- | |||||
| 14 | WJ53X23247 | Drain Pipe |
|
- | |||||
| 15 | WJ65X23248 | Drain Pipe Bracket |
|
- | |||||
| 16 | WJ65X23251 | Mounting Bracket |
|
- | |||||
| 16 | WJ65X25594 | Mounting Bracket |
|
- | |||||
| 23 | WJ26X23250 | Indoor Power Control Board |
|
$ 218.02 | |||||
| 24 | WJ26X23043 | Terminal Block |
|
- | |||||
| 26 | WJ94X23241 | Stepper Motor |
|
$ 14.23 | |||||
| 27 | WJ94X23249 | Indoor Fan Motor |
|
$ 197.06 | |||||
| 28 | WJ76X24362 | Electrical Box Cover (plastic) |
|
- | |||||
| 31 | WJ76X24363 | Electrical Box Cover (metal) |
|
- | |||||
| 35 | WJ76X23245 | Board Cover |
|
- | |||||
| 36 | WJ76X23235 | Display Board Box |
|
- | |||||
| 37 | WJ26X23236 | Display Panel |
|
$ 51.91 | |||||
| 44 | WJ26X23042 | Temperature Sensor |
|
$ 19.55 | |||||
| 59 | WJ87X31828 | Evaporator Coil |
|
- | |||||
| 60 | WJ76X31819 | Casing Assembly |
|
- | |||||
| 61 | WJ71X31818 | Vertical Louvre Assembly |
|
- | |||||
| 99 | 31-5000408 | Pm Other |
|
- | |||||
| 99 | 49-5000094 | Pm Owners Manual |
|
- | |||||
| 999 | YR-HG | Remote Control |
|
$ 16.98 | |||||
| 999 | WJ53X23032 | Drain Hose |
|
$ 6.41 |
