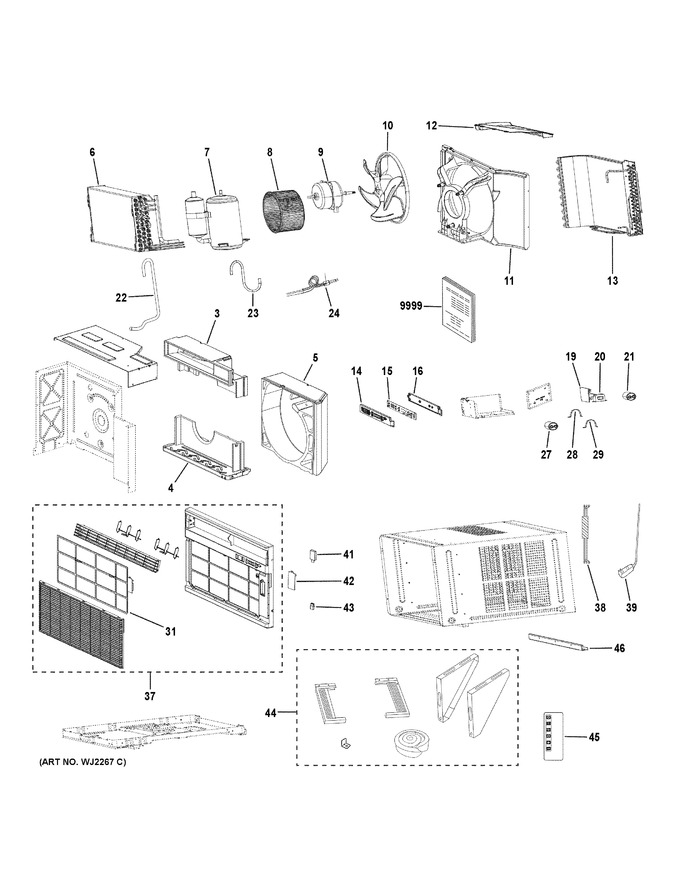

SELECT A DIAGRAM

Room Air Conditioner


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
3	WJ76X23950		Indoor Fan Shroud, Upper		Appelez-nous	-
4	WJ76X23951		Indoor Fan Shroud, Middle		Appelez-nous	-
5	WJ76X23949		Indoor Fan Shroud, Lower		Appelez-nous	-
6	WJ87X23952		Evaporator Asm		Appelez-nous	-
7	WJ98X22168		Compressor		Appelez-nous	-
8	WJ76X22121		Indoor Fan Blade		Appelez-nous	-
9	WJ94X22171		Fan Motor		Appelez-nous	-
10	WJ73X20130		Axial Fan		Appelez-nous	-
11	WJ76X23948		Outdoor Fan Shroud		Appelez-nous	-
12	WJ76X20154		Rear Cover Board		Appelez-nous	-
13	WJ88X22200		Condenser Asm		Appelez-nous	-
14	WJ26X23868		Ui Board Cover		Appelez-nous	-
15	WJ26X23879		Ui Board				$ 111.99
16	WJ26X23867		Ui Board Support		Appelez-nous	-
19	WJ26X22155		Main Board				$ 167.10
20	WJ27X23906		Transformer		Appelez-nous	-
21	WJ20X22165		Capacitor		Appelez-nous	-
22	WJ53X22172		Sucton Tube		Appelez-nous	-
23	WJ53X22169		Discharge Tube		Appelez-nous	-
24	WJ53X22167		Capillary Tube		Appelez-nous	-
27	WJ20X22164		Capacitor		Appelez-nous	-
28	WJ01X23946		Capacitor Clam		Appelez-nous	-
29	WJ01X22166		Capacitor Clamp		Appelez-nous	-
31	WJ85X23947		Filter		Appelez-nous	-
36	WJ35X23134		Wi-fi Wiring Harness		Appelez-nous	-
37	WJ71X23953		Front Panel Assy		Appelez-nous	-
38	WJ36X10023		Harness		Appelez-nous	-
39	WJ35X20091		Power Cord		Appelez-nous	-
40	WJ71X29314		User Interface Overlay		Appelez-nous	-
41	WJ01X23911		Wifi Module		Appelez-nous	-
42	WJ76X23891		Cover Board		Appelez-nous	-
43	WJ35X23893		Wiring Harness		Appelez-nous	-
44	WJ43X22122		Installation Parts		Appelez-nous	-
45	WJ26X23870		Remote Control		Appelez-nous	-
46	WJ65X22125		Top Rail		Appelez-nous	-
85	WJ05X20122		Plug		Appelez-nous	-
9999	49-7827		Pm Use And Care		Appelez-nous	-
9999	31-30830		Pm Mini Manual		Appelez-nous	-
