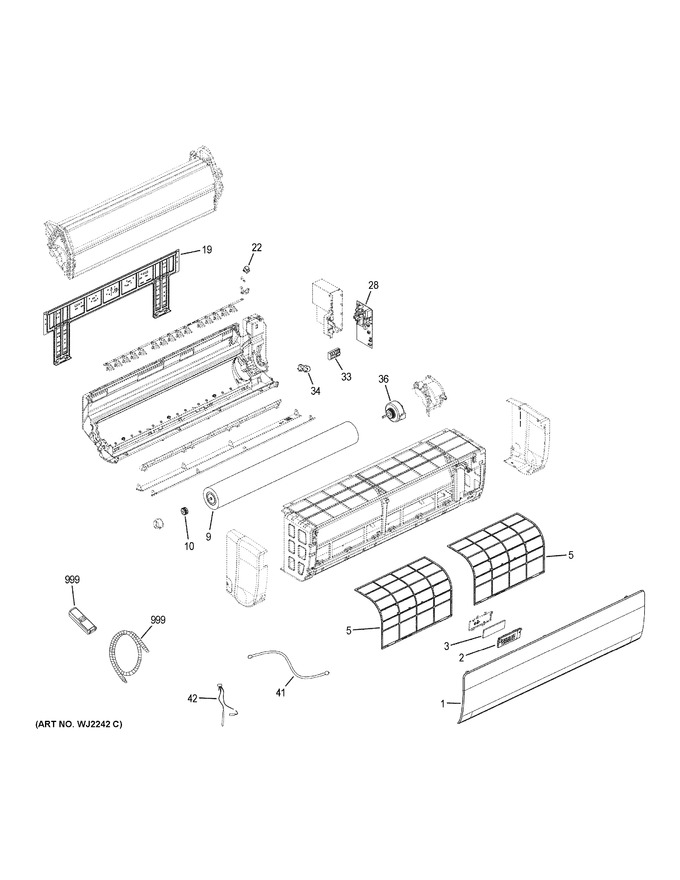

View Diagram in Separate Window
Print Part List
| Diagram # | Part Number | Description | Series | Availability | Ships | Price | Add to Cart | ||
|---|---|---|---|---|---|---|---|---|---|
| 1 | WJ71X23062 | Top Cover |
|
$ 224.18 | |||||
| 2 | WJ71X23030 | Display Board Cover |
|
- | |||||
| 3 | WJ71X23051 | Display Panel |
|
- | |||||
| 5 | WJ85X22764 | Air Filter |
|
- | |||||
| 9 | WJ73X22767 | Cross Flow Fan |
|
- | |||||
| 10 | WJ73X22749 | Cross Flow Fan Bearing |
|
$ 8.88 | |||||
| 12 | WJ71X23063 | Top Flap |
|
- | |||||
| 13 | WJ71X23053 | Horizontal Louvre |
|
- | |||||
| 14 | WJ01X24243 | Snail Foam |
|
- | |||||
| 16 | WJ71X23060 | Swing Board |
|
- | |||||
| 17 | WJ71X23052 | Haulm |
|
- | |||||
| 19 | WJ65X22773 | Mounting Bracket |
|
- | |||||
| 22 | WJ94X22760 | Swing Board Motor |
|
- | |||||
| 23 | WJ71X23047 | Link |
|
- | |||||
| 27 | WJ76X24242 | Electrical Box |
|
- | |||||
| 28 | WJ26X23588 | Indoor Power Control Board |
|
- | |||||
| 30 | WJ76X24362 | Electrical Box Cover (plastic) |
|
- | |||||
| 32 | WJ76X24363 | Electrical Box Cover (metal) |
|
- | |||||
| 33 | WJ26X23592 | Terminal Block |
|
- | |||||
| 34 | WJ94X22766 | Air Louvre Motor |
|
- | |||||
| 35 | WJ01X24220 | Axletree Cover (shaft Jacket) |
|
- | |||||
| 36 | WJ94X23586 | Indoor Fan Motor |
|
- | |||||
| 37 | WJ35X23134 | Wi-fi Wiring Harness |
|
- | |||||
| 39 | WJ76X28095 | Cover |
|
- | |||||
| 39 | WJ76X23133 | Cover Board |
|
- | |||||
| 40 | WJ73X24241 | Protect Net |
|
- | |||||
| 41 | WJ35X23893 | Wiring Harness |
|
- | |||||
| 42 | WJ26X23593 | Temperature Sensor |
|
- | |||||
| 999 | WJ53X23032 | Drain Hose |
|
$ 6.41 | |||||
| 999 | YR-HG | Remote Control |
|
$ 16.98 |
