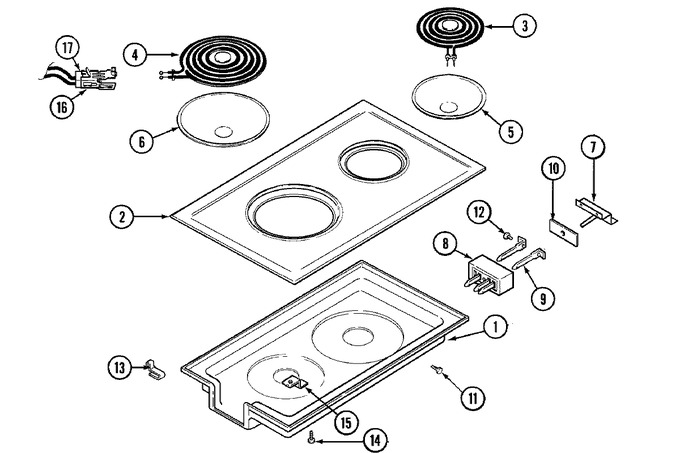

Diagram for 01 - Conventional Cartridge
01 - Conventional Cartridge


New Model Search:


1-855-472-4566
< Back to Home
Keyword Search:

Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 703347 Pan, Cartridge (blk) Series 10 Appelez-nous -
2 2002F188-81 Top, Cartridge (wht)   (Replaces: Y704951) Series 10 Special Order $ 338.04

3 WP660532 Element, Surface (6``-4t)   (Replaces: 74007161) Series 12 In-Stock Immediately $ 41.00

3 WPY04100165 Element (6``)   (Replaces: 74005446) Series 10 In-Stock Immediately $ 56.24

4 WP3191454 Element, Surface (8``-5t)   (Replaces: 74007160) Series 12 Special Order $ 190.90

4 WPY04100166 Element (8``)   (Replaces: 74005447) Series 10 In-Stock Immediately $ 52.46

5 715877 Pan, Drip (6``) Series 10 In-Stock Immediately $ 21.54

6 715878 Pan, Drip (8``) Series 10 In-Stock Immediately $ 23.51

7 Y700648 Bracket, Retaining Assy. Series 10 Appelez-nous -
8 WPY708730 Block, Terminal   (Replaces: Y708730) Series 10 Special Order $ 102.01

9 Y708572 Spade, Contact Series 10 In-Stock Immediately $ 13.23

10 708834 Insulator, Contact Spade Series 10 Special Order $ 15.74

11 WP12990527 Screw   (Replaces: Y708955) Series 10 In-Stock Immediately $ 8.76

12 WP488234 Screw   (Replaces: 708861) Series 10 Special Order $ 7.08

13 Y708910 Clip Series 10 Appelez-nous -
14 WP74004005 Screw   (Replaces: Y703571) Series 10 Special Order $ 8.66

15 Y712355 Bracket, Receptacle Series 10 Appelez-nous -
16 74005602 Wire Blk Series 10 Appelez-nous -
16 12001676 Rewire Kit   (Replaces: 700125K) Series 10 In-Stock Immediately $ 31.61

16 74005603 Wire Blue Series 10 Appelez-nous -
16 74005601 Wire Yellow Series 10 Appelez-nous -
16 74005600 Wire-red Series 10 Appelez-nous -
17 WP74007474 Receptacle, Ceramic   (Replaces: Y704146) Series 10 In-Stock Immediately $ 151.41

18 74005584 Manual, Use & Care Series 10 Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

Diagram for JEA7000ADW
