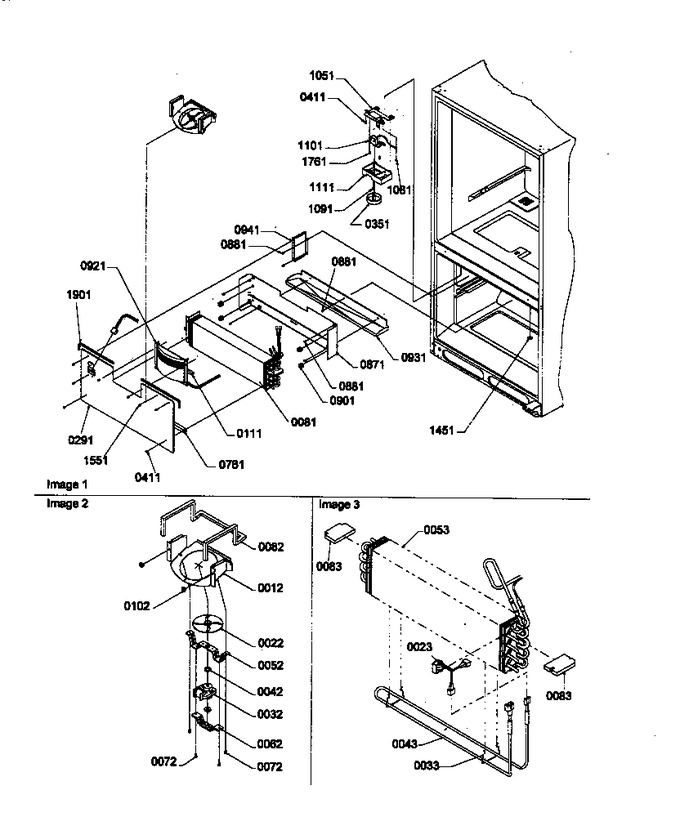

View Diagram in Separate Window
Print Part List
SELECT A DIAGRAM
| Diagram # | Part Number | Description | Series | Availability | Ships | Price | Add to Cart | ||
|---|---|---|---|---|---|---|---|---|---|
| 12 | 10954102 | Shroud, Evap Fan |
|
- | |||||
| 22 | R0000199 | Fan-evap/5.250 (Replaces: 10890101) |
|
$ 158.10 | |||||
| 23 | WP10442411 | Thermostat, Defrost (Replaces: 10442407) |
|
Immediately | $ 44.02 | ||||
| 32 | 10654206 | Motor, Evap Fan |
|
- | |||||
| 33 | W11673433 | Clip, Evap Heater (Replaces: 10428101) |
|
$ 141.12 | |||||
| 42 | WP2264462 | Grommet (Replaces: A1017202) |
|
Immediately | $ 43.97 | ||||
| 43 | WP10428409 | Heater, Evap (Replaces: 10428409) |
|
$ 150.87 | |||||
| 52 | 10656101 | Brkt Mtr |
|
- | |||||
| 53 | R0170059 | Assy,low Side |
|
- | |||||
| 62 | 10656001 | Brk`t-mtr Mt/lw |
|
- | |||||
| 72 | WP90767 | Screw, Sm (Replaces: M0224416) |
|
Immediately | $ 7.82 | ||||
| 81 | Y00000000 | See Note Evap Assy |
|
- | |||||
| 82 | B8386609 | Gasket |
|
- | |||||
| 83 | 10519101 | Block, Evap (r) |
|
- | |||||
| 102 | M0580007 | Grommet, Screw |
|
- | |||||
| 111 | B8386610 | Gasket |
|
- | |||||
| 291 | 10485410 | Cover, Evap |
|
- | |||||
| 351 | D7689905 | Knob, Control |
|
- | |||||
| 411 | 67006425 | Screw, Sm (Replaces: M0238616) |
|
Immediately | $ 6.95 | ||||
| 761 | A3189320 | Gasket, Foam |
|
- | |||||
| 871 | 10427716 | Shield, Evap |
|
- | |||||
| 881 | 67006425 | Screw-sm No.8-1/2lg (Replaces: M0211017) |
|
Immediately | $ 6.95 | ||||
| 901 | 10623002 | Clip, Evaporator |
|
$ 11.53 | |||||
| 921 | 10952502 | Cover, Fan Shroud |
|
- | |||||
| 931 | 10486102 | Tray, Drip |
|
- | |||||
| 941 | 10638601 | Duct, Return Air |
|
- | |||||
| 1051 | 10649801 | Brkt Cont. |
|
- | |||||
| 1081 | M0253916 | Screw |
|
- | |||||
| 1091 | M0216531 | Screw |
|
- | |||||
| 1101 | W10752646 | Control, Temp (Replaces: C8946703) |
|
Immediately | $ 143.12 | ||||
| 1111 | D7878815 | Cover, Temp Cont |
|
- | |||||
| 1451 | M0310308 | Plug, Button (wht) |
|
- | |||||
| 1551 | M0310305 | Plug, Button (wht) |
|
- | |||||
| 1761 | WP90767 | Screw (Replaces: M0216716) |
|
Immediately | $ 7.82 | ||||
| 1901 | A3030353 | Gasket |
|
- | |||||
| NI | WPW10339879 | Tie (Replaces: M0321202) |
|
$ 7.90 |
