SELECT A DIAGRAM

Diagram for 01 - Cabinet Parts
01 - Cabinet Parts

Diagram for 02 - Refrigerator Liner Parts
02 - Refrigerator Liner Parts

Diagram for 03 - Refrigerator Shelf Parts
03 - Refrigerator Shelf Parts

Diagram for 04 - Freezer Liner Parts
04 - Freezer Liner Parts

Diagram for 05 - Air Flow Parts
05 - Air Flow Parts

Diagram for 06 - Refrigerator Door Parts
06 - Refrigerator Door Parts

Diagram for 07 - Freezer Door Parts
07 - Freezer Door Parts

Diagram for 08 - Unit Parts
08 - Unit Parts

Diagram for 09 - Control Parts, Optional Parts (not Included)
09 - Control Parts, Optional Parts (not Included)


New Model Search:


1-855-472-4566
< Back to Home
Keyword Search:

Diagram # Part Number Description Series Availability Ships Price Add to Cart
2 WPW10119935 Socket, Light   (Replaces: 2155597) Special Order $ 101.10

3 WP2155595 Light Lens   (Replaces: 2155595) Special Order $ 84.15

4 2223173 Plug, Fill Tube Special Order $ 8.80

5 WP941839 Hole, Plug   (Replaces: 941839) Special Order $ 7.65

6 2215823 Clip, Air Duct (2)   (Replaces: 842534) Special Order $ 10.42

7 WPW10318951 Shelf, Wire   (Replaces: 2309632) Special Order $ 81.68

8 WPW10318949 Shelf, Wire (2)   (Replaces: 2309631) Special Order $ 77.11

9 8009 Light Bulb   (Replaces: 527949) In-Stock Immediately $ 18.67

10 WPW10318953 Shelf   (Replaces: 2309634) In-Stock Immediately $ 83.58

11 WP2309758 Freezer Bin   (Replaces: 2309758) In-Stock Immediately $ 124.47

12 WPW10318952 Shelf Wire   (Replaces: 2309633) In-Stock Immediately $ 88.08

14 WP489478 Screw   (Replaces: 489478) Special Order $ 7.75

15 2160912 Wiring Cover Appelez-nous -
19 W11384469 Switch, Rocker Arm   (Replaces: 1118894) In-Stock Immediately $ 37.23

20 WP2196483 Stud Assembly   (Replaces: 2196483) Special Order $ 10.35

21 WP3400806 Screw   (Replaces: 8281158) Special Order $ 7.71

23 WP841180A Ice Tray (2)   (Replaces: 841180) In-Stock Immediately $ 45.56


    View Diagram in Separate Window     Print Icon   Print Part List

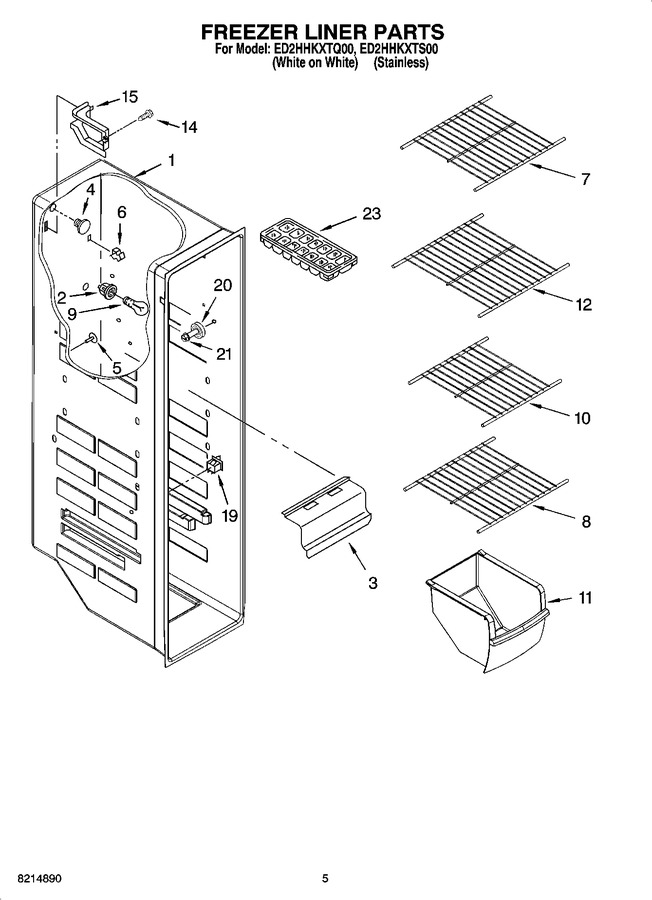

Diagram for ED2HHKXTQ00
