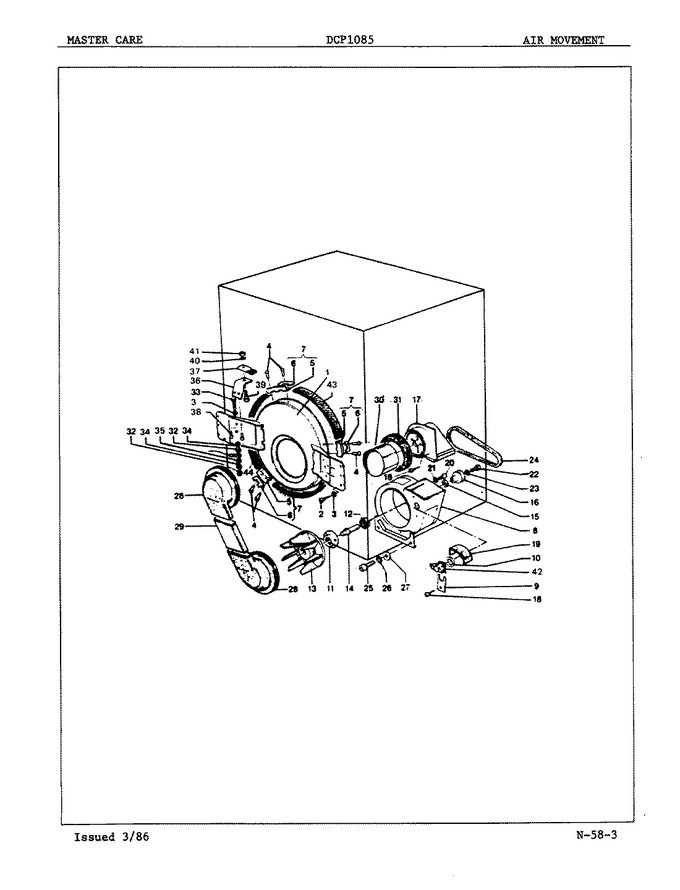

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	189040009		Cyl Support		Appelez-nous	-
2	912354127		Screw		Appelez-nous	-
3	930036328		Washer		Appelez-nous	-
4	956333611		Rivet		Appelez-nous	-
5	182660015		Gear Plate		Appelez-nous	-
6	182660030		Glide Retainer		Appelez-nous	-
7	189100002		Cylinder Glide		Appelez-nous	-
8	189190006		Ventilator Asm		Appelez-nous	-
9	181770085		Tstat Mtg Brkt		Appelez-nous	-
10	184410094		Tstat Seal		Appelez-nous	-
11	183040022		Bearing Cover		Appelez-nous	-
12	183240012		Ball Bearing		Appelez-nous	-
13	189880005		Impeller Asm		Appelez-nous	-
14	183020024		Blower Shaft		Appelez-nous	-
15	181720012		Washer		Appelez-nous	-
16	183680023		Fan Pulley		Appelez-nous	-
17	182130021		Blower Outlet		Appelez-nous	-
18	991350543		Screw		Appelez-nous	-
19	182990045		Tstat Cover		Appelez-nous	-
20	912153130		Screw		Appelez-nous	-
21	930046332		Washer		Appelez-nous	-
22	917121131		Screw		Appelez-nous	-
23	930040326		Washer		Appelez-nous	-
24	3L290		Drive Belt   (Replaces: 184180023)			Immediately	$ 9.26
25	911500005		Screw		Appelez-nous	-
26	930053323		Washer		Appelez-nous	-
27	993041135		Washer		Appelez-nous	-
28	184410106		Air Duct Boot		Appelez-nous	-
29	181990022		Air Duct		Appelez-nous	-
30	112902091		Hose Fitting		Appelez-nous	-
31	184410105		Gasket		Appelez-nous	-
32	920113418		Nut		Appelez-nous	-
33	912133410		Screw		Appelez-nous	-
34	930024322		Washer		Appelez-nous	-
35	930021415		Washer, Grounding Plate		Appelez-nous	-
36	181770083		Bracket		Appelez-nous	-
37	186990018		Contact Brush		Appelez-nous	-
38	956248610		Rivet		Appelez-nous	-
39	912124100		Screw		Appelez-nous	-
40	930026334		Washer		Appelez-nous	-
41	920134133		Nut		Appelez-nous	-
42	186820021		Thermostat		Appelez-nous	-
43	184410102		Tape		Appelez-nous	-
44	184410103		Cylinder Seal		Appelez-nous	-
