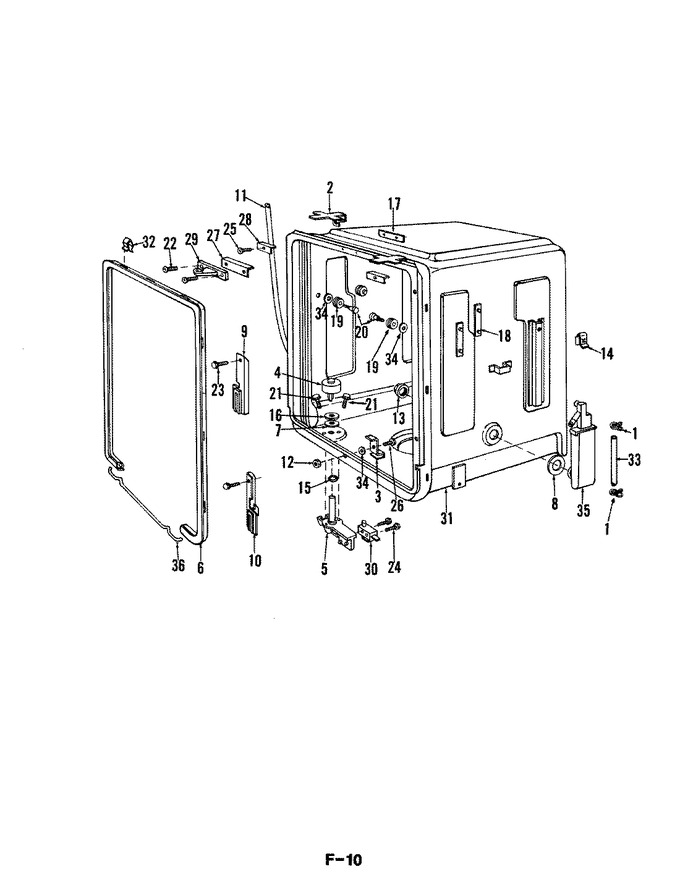

SELECT A DIAGRAM

01 - Control Panel


02 - Detergent Cup


03 - Door


04 - Frame Parts


05 - Motor & Pump


06 - Rack


07 - Tub


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	807813		Clamp		Appelez-nous	-
2	808289		Clip		Appelez-nous	-
3	COMM PART		Clip   (Replaces: 808115)		Appelez-nous	-
4	804630		Float		Appelez-nous	-
5	807677		Float Asm		Appelez-nous	-
6	809035		Gasket Asm		Appelez-nous	-
7	808063		Gasket		Appelez-nous	-
8	803573		Washer		Appelez-nous	-
9	807470		Lh Guide		Appelez-nous	-
10	807471		Rh Guide		Appelez-nous	-
11	809112		Drain Hose		Appelez-nous	-
12	803346		Nut		Appelez-nous	-
13	805669		Nut		Appelez-nous	-
14	806291		Cage Nut		Appelez-nous	-
15	807759		O Ring		Appelez-nous	-
16	808064		Plate, Float Tube		Appelez-nous	-
17	808868		Tapping Plate		Appelez-nous	-
18	807038		Tapping Plate		Appelez-nous	-
19	807180		Roller		Appelez-nous	-
20	808564		Hardware Kit		Appelez-nous	-
21	807268		Screw		Appelez-nous	-
22	806890		Screw		Appelez-nous	-
23	806539		Screw		Appelez-nous	-
24	804594		Bolt		Appelez-nous	-
25	806976		Screw		Appelez-nous	-
26	WP250830		Screw   (Replaces: 803319)				$ 7.90
27	809214		Shim		Appelez-nous	-
28	809199		Clip Shim		Appelez-nous	-
29	807015		Strike		Appelez-nous	-
30	807680		Float Switch		Appelez-nous	-
31	809347		Tub & Gasket Asm		Appelez-nous	-
32	805763		Clip Kit (tub Gasket)		Appelez-nous	-
33	807891		Inlet Tube		Appelez-nous	-
34	809044		Washer		Appelez-nous	-
35	806470		Water Inlet		Appelez-nous	-
36	809320		Junction Rod		Appelez-nous	-
36	809113		Insulation, Tub		Appelez-nous	-
36	W10841140		Sealant   (Replaces: 807509)			Immediately	$ 26.17
