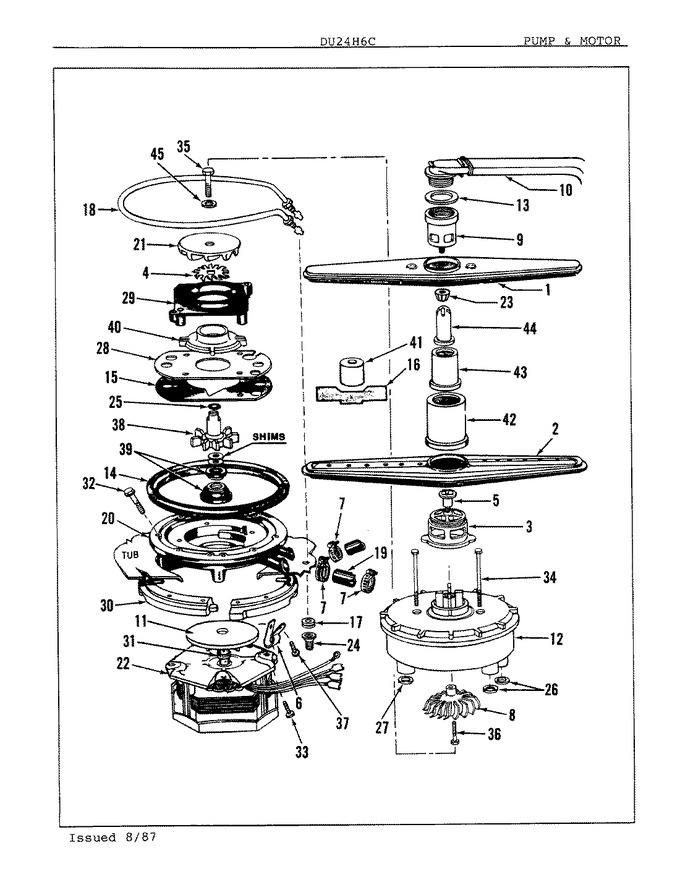

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	809021		Spray Arm		Appelez-nous	-
2	808177		Spray Arm		Appelez-nous	-
3	809046		Bearing		Appelez-nous	-
4	808075		Macerator Blade		Appelez-nous	-
5	809018		Spray Arm Bolt		Appelez-nous	-
6	808442		Wire Clamp		Appelez-nous	-
7	WP285655		Clamp   (Replaces: 808186)			Immediately	$ 7.93
8	809014		Diffuser		Appelez-nous	-
9	808183		Distributor		Appelez-nous	-
10	808185		Elbow & Tube		Appelez-nous	-
11	808899		Water Shld, Fan		Appelez-nous	-
12	Y809011		Filter Body		Appelez-nous	-
13	808184		Gasket		Appelez-nous	-
14	809008		Pump Gasket		Appelez-nous	-
15	809007		Pump Gasket		Appelez-nous	-
16	807077		Shim Gauge		Appelez-nous	-
17	5300806833		Grommet   (Replaces: 806833)				$ 5.34
18	809004		Heater		Appelez-nous	-
19	808174		Hose Connector		Appelez-nous	-
20	809009		Housing		Appelez-nous	-
21	809005		Upper Impeller		Appelez-nous	-
22	809100		Motor		Appelez-nous	-
23	808181		Nut		Appelez-nous	-
24	154106202		Nut   (Replaces: 806834)			Immediately	$ 18.32
25	806521		O Ring		Appelez-nous	-
26	809015		O Ring		Appelez-nous	-
27	809016		O Ring		Appelez-nous	-
28	809006		Pump Plate		Appelez-nous	-
29	809020		Spacer Plate		Appelez-nous	-
30	807712		Clamp Ring		Appelez-nous	-
31	808898		Ring		Appelez-nous	-
32	807268		Screw		Appelez-nous	-
33	809022		Screw		Appelez-nous	-
34	809012		Screw		Appelez-nous	-
35	806353		Screw		Appelez-nous	-
36	809073		Screw		Appelez-nous	-
37	807270		Screw		Appelez-nous	-
38	809110		Pump Seal Kit		Appelez-nous	-
39	803903		Gasket		Appelez-nous	-
40	806267		Shroud		Appelez-nous	-
41	803923		Seal Tool		Appelez-nous	-
42	808178		Tower Base		Appelez-nous	-
43	808179		Tower Section		Appelez-nous	-
44	808180		Tower Tip		Appelez-nous	-
45	803367		Washer		Appelez-nous	-
