Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 8303655 Installation Instructions (english) Appelez-nous -
1 8303780 Installation Instructions (french) Appelez-nous -
1 8304077 Use & Care Guide (oven) (english) Appelez-nous -
1 8304081 Use & Care Guide (oven) (french) Appelez-nous -
1 8304078 Use & Care Guide (microwave) (english) Appelez-nous -
1 8304082 Use & Care Guide (microwave) (french) Appelez-nous -
1 8304173 Tech Sheet Appelez-nous -
1 3191638 Safer Cooking Tips Appelez-nous -
1 9759133 Safer Cooking Tips Appelez-nous -
2 8302927 Trim, Side (rh Black) Appelez-nous -
2 8302932 Trim, Side (lh Biscuit) Appelez-nous -
2 8303218 Trim, Side (lh S.steel) Appelez-nous -
2 8302928 Trim, Side (lh Black) Appelez-nous -
2 8302929 Trim, Side (rh White) Appelez-nous -
2 8302930 Trim, Side (lh White) Appelez-nous -
2 8303217 Trim, Side (rh S.steel) Appelez-nous -
2 8302931 Trim, Side (rh Biscuit) Appelez-nous -
3 WP8281236 Screw   (Replaces: 8281236) Special Order $ 7.56

4 4448520 Bumper, Door Special Order $ 21.19

5 WP4449809 Screw   (Replaces: 4449809) In-Stock Immediately $ 7.19

6 4452490 Spacer, Foam Special Order $ 34.83

7 4455864 Top, Chassis Special Order $ 22.85

8 WP4455606 Hinge Receiver (right)   (Replaces: 4455606) In-Stock Immediately $ 119.41

8 WP4455605 Hinge Receiver (left)   (Replaces: 4455605) In-Stock Immediately $ 115.36

9 W10861715 Tube, Vent   (Replaces: 4452158) Special Order $ 116.63

10 4452165 Lens, Light Appelez-nous -
11 4452368 Oven Light Assy Appelez-nous -
12 WP4173175 Bulb, Light   (Replaces: 4452166) In-Stock Immediately $ 53.62

13 8300791 Bracket, Combo Appelez-nous -
14 4455611 Frame, Front Appelez-nous -
15 WP4455381 Gasket, Door   (Replaces: 4455381) Special Order $ 176.77

16 W11233072 Screw   (Replaces: 3196176) In-Stock Immediately $ 14.02

17 WP4449040 Screw   (Replaces: 4449040) Special Order $ 6.78

18 4452152 Bracket, Mounting Special Order $ 33.50

19 4451477 Support, Insulation Appelez-nous -
21 8303117 Rail, Side (right Side) Appelez-nous -
21 8303118 Rail, Side (left Side) Appelez-nous -
22 WP4449154 Screw   (Replaces: 4449154) Special Order $ 7.56

23 WP4450038 Screw   (Replaces: 4450038) Special Order $ 7.60

25 W10782197 Side, Chassis (r.h. & L.h.)   (Replaces: 4455641) Special Order $ 143.51

26 4452233 Back, Chassis Appelez-nous -
29 WPW10131825 Sensor   (Replaces: 4455636) In-Stock Immediately $ 95.83

30 4449845 Bracket-support Appelez-nous -
32 8300154 Insulation, Bottom Vent Appelez-nous -
33 9760676 Deflector, Vent Appelez-nous -
34 4451666 Vent, Center Appelez-nous -
37 WP9759243 Thermostat (tod) (temp.) Spst   (Replaces: 9759243) In-Stock Immediately $ 55.44

43 4455529 Base, Chassis Appelez-nous -
49 WP4448933 Retainer, Gasket   (Replaces: 4448933) Special Order $ 8.86

50 WP4451747 Cover-back   (Replaces: 4451747) Special Order $ 142.92

51 8302938 Trim, Bottom (white Model) Appelez-nous -
51 8302939 Trim, Bottom (biscuit Model) Appelez-nous -
51 8302940 Trim, Bottom (s.steel) Appelez-nous -
51 8302937 Trim, Bottom (black Model) Appelez-nous -
52 8303503 Vent, Control Appelez-nous -
53 4450364 Insulation, Back Appelez-nous -
53 4451755 Chassis, Back Appelez-nous -
53 4449315 Insulation, Wrap Special Order $ 64.81


    View Diagram in Separate Window     Print Icon   Print Part List

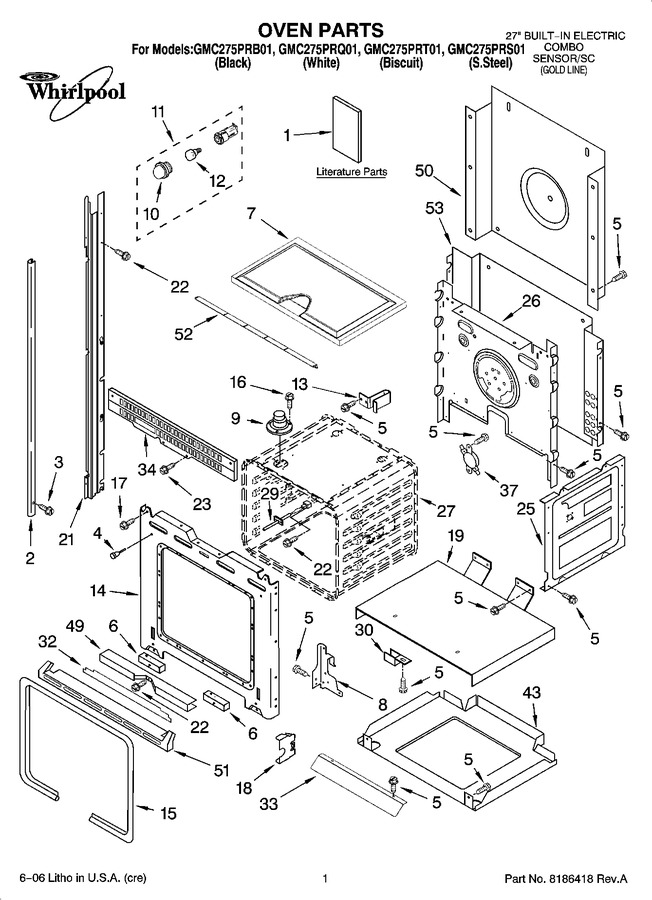

Diagram for GMC275PRB01
