Diagram # Part Number Description Series Availability Ships Price Add to Cart
2 7101P675-60 Screw, Handle (2) Appelez-nous -
3 3601F373-51 Baffel, Retainer Special Order $ 284.93

4 WP90767 Screw 8ab 1/2   (Replaces: 7101P426-60) In-Stock Immediately $ 8.25

5 74003645 Glass, Inner (2)   (Replaces: 7902P436-60) In-Stock Immediately $ 180.59

6 WP74005546 Spacer, Rubber   (Replaces: 8010P130-60) Special Order $ 11.06

7 WP74001574 Nut, Snap (4)   (Replaces: 7103P141-60) In-Stock Immediately $ 11.74

8 2402W312-19 Lining, Door Special Order $ 144.50

9 3801F886-51 Bracket, Glass (2) Special Order $ 38.25

10 7002P246-60 Insulation, Door Special Order $ 58.49

11 WP90767 Screw   (Replaces: 7101P426-60) In-Stock Immediately $ 8.25

13 7112P034-60 Clip, Door Glass Appelez-nous -
15 3804F317-80 Retainer, Glass (lower) Special Order $ 65.61

15 3804F307-51 Retainer, Glass (right) Special Order $ 109.75

15 3804F308-51 Retainer, Glass (left) Appelez-nous -
18 WPW10162384 Seal, Door   (Replaces: W10162384) In-Stock Immediately $ 86.23

19 7760P186-60 Panel, Outer Door (stainless) Special Order $ 240.14

20 7701P526-60 Handle, Door (stainless) Special Order $ 129.23

21 3604F418-51 Shield, Door Special Order $ 77.46

22 74011048 Insulation, Foil   (Replaces: 7002P463-60) Special Order $ 83.69

23 8010P152-60 Spacer, Rubber Appelez-nous -
24 7902P768-60 Glass, Inner Coated Appelez-nous -
25 7902P752-60 Glass, Outer Appelez-nous -
26 3804F293-45 Retainer, Glass, Support Special Order $ 16.56


    View Diagram in Separate Window     Print Icon   Print Part List

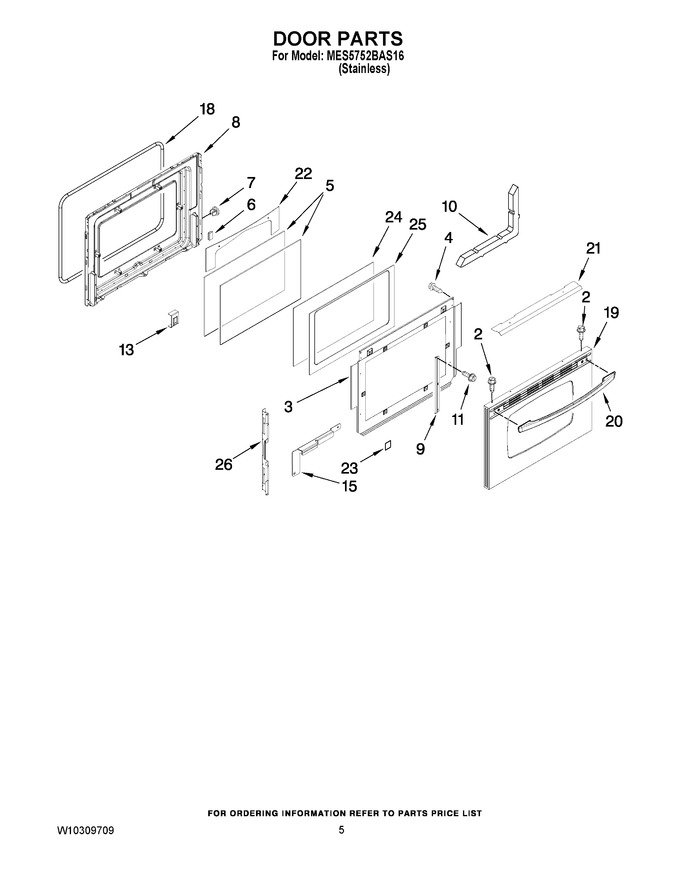

Diagram for MES5752BAS16
