SELECT A DIAGRAM

01 - Body (lower)


02 - Body (upper)


03 - Control Panel


04 - Door (lower)


05 - Door (upper)

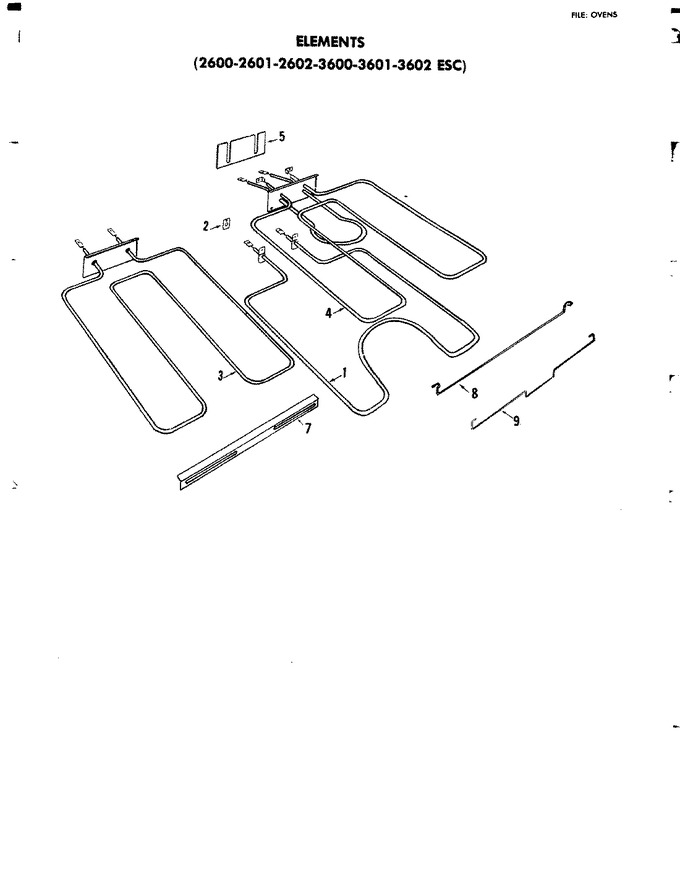

06 - Elements


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
2	771009		Base-main (inner)		Appelez-nous	-
3	771092		Front-main		Appelez-nous	-
4	771213		Spacer-front Frame		Appelez-nous	-
5	771109		Grommet		Appelez-nous	-
6	W11233072		Screw   (Replaces: Y707347)			Immediately	$ 14.72
6	771079		Fastener-clip		Appelez-nous	-
7	771263		Wrapper-side (inner)		Appelez-nous	-
8	771260		Wrapper		Appelez-nous	-
9	771264		Wrapper		Appelez-nous	-
10	771259		Wrapper		Appelez-nous	-
10	W11233072		Screw   (Replaces: Y707347)			Immediately	$ 14.72
11	W11233072		Screw   (Replaces: Y707347)			Immediately	$ 14.72
11	771061		Cover		Appelez-nous	-
12	700485		Oven Cam Door		Appelez-nous	-
13	W11233072		Screw   (Replaces: Y707347)			Immediately	$ 14.72
13	700486		Oven Cam Door R.h.		Appelez-nous	-
14	771222		Spring-door (l&r)		Appelez-nous	-
14	771019		Bracket		Appelez-nous	-
15	700101		Clip Thermo Bulb		Appelez-nous	-
16	771184		Screw		Appelez-nous	-
16	771233		Switch		Appelez-nous	-
17	771099		Gasket		Appelez-nous	-
18	771132		Latch-door		Appelez-nous	-
19	771226		Switch Actuating		Appelez-nous	-
19	771191		Screw		Appelez-nous	-
20	771113		Handle-solenoid Release		Appelez-nous	-
21	771194		Screw		Appelez-nous	-
21	771050		Control-solenoid		Appelez-nous	-
22	771112		Handle-latching Mechanism		Appelez-nous	-
22	WP7101P072-60		Screw 10-24--3/8   (Replaces: Y708311)				$ 8.06
23	771220		Spring		Appelez-nous	-
24	771219		Spring Door Latch		Appelez-nous	-
25	771013		Box-latch Mechanism		Appelez-nous	-
25	W11233072		Screw   (Replaces: Y707347)			Immediately	$ 14.72
26	700112		Wire Clip		Appelez-nous	-
27	WPA0317601		Terminal-bombnose   (Replaces: 771240)				$ 8.73
28	771254		Tube		Appelez-nous	-
29	771256		Tube		Appelez-nous	-
30	771235		Switch		Appelez-nous	-
31	771091		Filter		Appelez-nous	-
32	771255		Tube-oven Light		Appelez-nous	-
33	771098		Gasket		Appelez-nous	-
34	771100		Gasket		Appelez-nous	-
35	771172		Screw		Appelez-nous	-
35	771069		Duct		Appelez-nous	-
36	707123		Nut		Appelez-nous	-
37	771128		Knob		Appelez-nous	-
38	W11233072		Screw   (Replaces: Y707347)			Immediately	$ 14.72
38	700114		Washer		Appelez-nous	-
38	771043		Clip-spring (door Latch)		Appelez-nous	-
38	771176		Screw		Appelez-nous	-
39	771081		Fastener		Appelez-nous	-
40	W11233072		Screw   (Replaces: Y707347)			Immediately	$ 14.72
40	771015		Bracket-oven Light		Appelez-nous	-
41	771210		Socket-oven Light		Appelez-nous	-
42	8009		Bulb, Oven (40 Watt Brass)   (Replaces: Y707319)			Immediately	$ 18.67
43	771205		Shield		Appelez-nous	-
44	771058		Cover-instrument		Appelez-nous	-
45	771057		Cover Instrument (top)		Appelez-nous	-
46	771004		Baffle-top(l.h.)		Appelez-nous	-
46	771005		Baffle-top(r.h.)		Appelez-nous	-
47	771006		Baffle		Appelez-nous	-
48	W11233072		Screw   (Replaces: Y707347)			Immediately	$ 14.72
48	771242		Thermostat		Appelez-nous	-
49	W11233072		Screw   (Replaces: Y707347)			Immediately	$ 14.72
49	771017		Bracket		Appelez-nous	-
50	771146		Outlet		Appelez-nous	-
51	WP7101P072-60		Screw 10-24--3/8   (Replaces: Y708311)				$ 8.06
51	707123		Nut		Appelez-nous	-
51	771121		Insulation		Appelez-nous	-
51	771122		Insulation		Appelez-nous	-
51	771149		Plate Grounding		Appelez-nous	-
51	771182		Screw		Appelez-nous	-
52	771021		Bracket		Appelez-nous	-
52	W11233072		Screw   (Replaces: Y707347)			Immediately	$ 14.72
53	771041		Clamp-purselock		Appelez-nous	-
54	771083		Fastener		Appelez-nous	-
55	771140		Motor		Appelez-nous	-
56	771181		Set Screw		Appelez-nous	-
56	771074		Blade		Appelez-nous	-
57	W11233072		Screw   (Replaces: Y707347)			Immediately	$ 14.72
57	771014		Bracket		Appelez-nous	-
57	M0282005		Nut,no.6-32 Hex   (Replaces: Y707149)				$ 8.24
58	771157		Relay		Appelez-nous	-
58	771189		Screw		Appelez-nous	-
59	771230		Switch Fan Safety		Appelez-nous	-
59	700118		Screw		Appelez-nous	-
60	771214		Spacer-vent Tube		Appelez-nous	-
61	771168		Rod-vent		Appelez-nous	-
62	701053		Nut - Vent Cover Mounting		Appelez-nous	-
62	771062		Cover-vent		Appelez-nous	-
63	771221		Spring-vent Closing		Appelez-nous	-
64	771027		Bushing		Appelez-nous	-
65	771257		Washer		Appelez-nous	-
66	771164		Retainer-ring Clip		Appelez-nous	-
67	771036		Cap, Vent Rod		Appelez-nous	-
68	771024		Bracket-vent		Appelez-nous	-
69	771025		Bracket, Vent Actuator		Appelez-nous	-
71	771106		Glide-rack		Appelez-nous	-
71	DE81-07458A		Guide   (Replaces: 700160)	1-2			$ 185.43
72	771156		Rack-oven		Appelez-nous	-
73	700161		Pan, Broil	1-2	Appelez-nous	-
74	700162		Insert-broiler Pan	1-2	Appelez-nous	-
75	771046		Collar-lens		Appelez-nous	-
76	771096		Gasket		Appelez-nous	-
77	771105		Glass		Appelez-nous	-
79	771016		Bracket		Appelez-nous	-
79	W11233072		Screw   (Replaces: Y707347)			Immediately	$ 14.72
82	771049		Conduit		Appelez-nous	-
83	771042		Clamp		Appelez-nous	-
84	771126		Insulator-bushing		Appelez-nous	-
86	771197		Screw		Appelez-nous	-
86	771022		Bracket		Appelez-nous	-
87	771248		Trim-oven Vent		Appelez-nous	-
88	771177		Screw		Appelez-nous	-
89	700122		Tube Clip		Appelez-nous	-
90	771183		Screw		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
