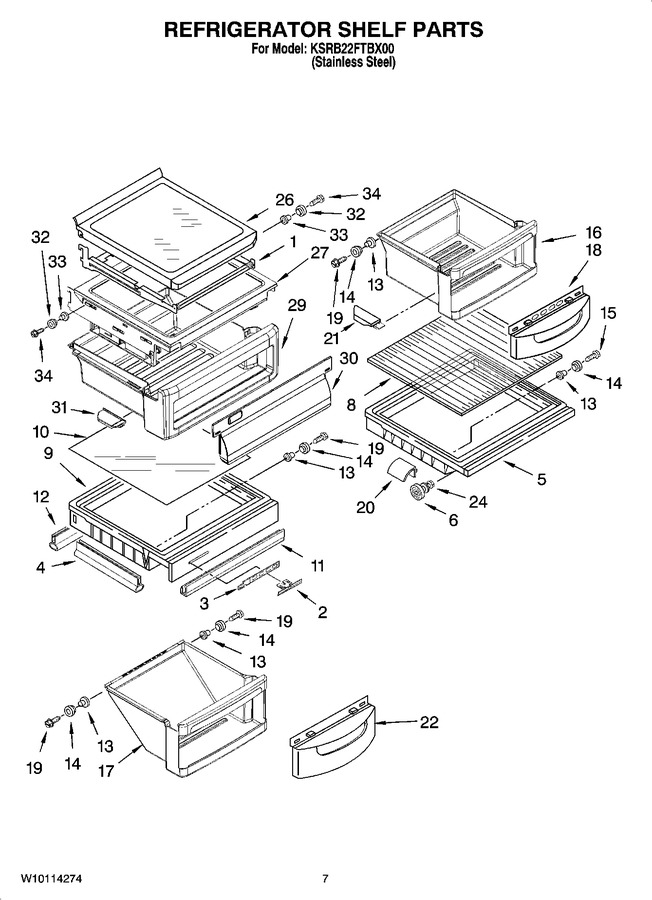

| Diagram # | Part Number | Description | Series | Availability | Ships | Price | Add to Cart | ||
|---|---|---|---|---|---|---|---|---|---|
| 1 | 2195975 | Frame Assembly, Slide Out (2) |
|
$ 84.01 | |||||
| 2 | 2174253 | Button, Humidity |
|
- | |||||
| 3 | 2174252 | Slide, Humidity |
|
$ 15.17 | |||||
| 4 | 2174273 | Gasket, Side (2) |
|
$ 41.53 | |||||
| 5 | WP2223357 | Cover, Meat Pan (includes 13, 14, 15 & 20) (Replaces: 2223357) |
|
$ 259.48 | |||||
| 6 | W11223328 | Stud Assembly (Replaces: 2196485) |
|
Immediately | $ 14.07 | ||||
| 8 | 2255144 | Glass, Cover |
|
$ 88.78 | |||||
| 9 | 2301484 | Cover, Crisper (includes 2, 3, 4, 11, 12, 13, 14 & 19) |
|
- | |||||
| 10 | 2255143 | Glass, Cover |
|
- | |||||
| 11 | WP1125528 | Gasket, (front) (Replaces: 2223361) |
|
$ 153.99 | |||||
| 12 | 2223362 | Gasket, (rear) |
|
- | |||||
| 13 | 2174478 | Eyelet, Roller |
|
$ 5.70 | |||||
| 14 | 2188212 | Roller |
|
- | |||||
| 15 | WPW10272364 | Screw (Replaces: 489211) |
|
Immediately | $ 10.82 | ||||
| 16 | 2301481 | Crisper Pan (includes 13, 14 18, 19 & 21) |
|
$ 80.12 | |||||
| 17 | 2301482 | Meat Pan (includes 13, 14, 19 & 22) |
|
$ 97.83 | |||||
| 18 | 2174076 | Window, Crisper |
|
$ 80.62 | |||||
| 19 | WP489261 | Screw (Replaces: 489261) |
|
$ 7.61 | |||||
| 20 | 2176095 | Deflector |
|
$ 87.30 | |||||
| 21 | 2223286 | Cap, Crisper Pan (right Side) |
|
$ 20.18 | |||||
| 21 | 2223285 | Cap, Crisper Pan (left Side) |
|
$ 21.28 | |||||
| 22 | WP2174362 | Window, Meat Pan (Replaces: 2174362) |
|
$ 171.20 | |||||
| 24 | WP3-24004-109 | Screw (Replaces: 3400894) |
|
$ 8.05 | |||||
| 26 | 2216102 | Shelf Assembly (2) |
|
- | |||||
| 27 | 2301034 | Shelf, Slide-out Assembly |
|
- | |||||
| 29 | 2301120 | Snack Bin (includes 30 & 31) |
|
- | |||||
| 30 | 2301006 | Window, Snack Pan |
|
$ 135.77 | |||||
| 31 | 2301016 | Cap, Snack Pan (right Side) |
|
- | |||||
| 31 | 2301017 | Cap, Snack Pan (left Side) |
|
- | |||||
| 32 | 2301152 | Roller |
|
- | |||||
| 33 | 2301153 | Eyelet, Roller |
|
- | |||||
| 34 | 8533983 | Screw |
|
- |
