Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 D7788901 Mach Back Assy A Appelez-nous -
2 D7790601 Drain Pan Appelez-nous -
3 M0219704 Screw Appelez-nous -
4 B5759604 Gasket Appelez-nous -
5 C8973502 Bracket, Timer Appelez-nous -
6 D7835501 Support M.c. Appelez-nous -
7 M0102325 Clamp Appelez-nous -
8 WP90767 Screw   (Replaces: M0216716) In-Stock Immediately $ 7.82

9 D7790501 Support Drain Pan Appelez-nous -
10 WP489069 Screw-sd   (Replaces: M0233704) In-Stock Immediately $ 7.86

11 M0233844 Screw, T F Appelez-nous -
12 WPB2150504 Drier   (Replaces: B5715001) Special Order $ 130.46

13 B5742601 Blade, Fan Appelez-nous -
14 WPW10169124 Grommet   (Replaces: B8333401) In-Stock Immediately $ 7.19

16 A3041801 Strap K Appelez-nous -
17 B8384901 Pin, Comp. Mtg. Appelez-nous -
18 B8385001 Clip, Comp. Mtg Appelez-nous -
19 C8866908 Overload Appelez-nous -
20 10097101 Shield-capacitor Appelez-nous -
21 WPW10189190 Ptc Relay   (Replaces: 10097201) In-Stock Immediately $ 131.29

22 WP65889-4 Capacitor   (Replaces: C8931604) In-Stock Immediately $ 61.14

23 B0559501 Cover K Appelez-nous -
24 C8982101 Bracket, Cond Motor Appelez-nous -
25 833697 Motor, Fan   (Replaces: D7584002) In-Stock Immediately $ 88.15

26 30-FF10HBK1 Compressor Ae1410a   (Replaces: D7743205) Special Order $ 833.75

27 D7844201 Bracket, Timer Appelez-nous -
28 R0131577 Timer, Defrost (8 Hr)   (Replaces: D7790403) In-Stock Immediately $ 51.24

29 10097501 Harness M.c. Appelez-nous -
30 D7844108 Cond Fan Shroud Appelez-nous -
31 WP90767 Screw, Sm   (Replaces: M0211016) In-Stock Immediately $ 7.82

32 WP489464 Screw   (Replaces: M0211217) In-Stock Immediately $ 7.83

33 M0218118 Screw Appelez-nous -
34 M0221332 Screw, Shoulder Appelez-nous -
35 M0223803 Screw Appelez-nous -
37 M0253916 Screw Appelez-nous -
38 M0500107 Grommet K Appelez-nous -
39 DC61-40081A Tie, Wire   (Replaces: M0585401) Special Order $ 0.94

40 WPW10339879 Tie   (Replaces: M0321202) Special Order $ 7.90

42 B8346301 Spacer Cond. Appelez-nous -
43 D7748602 Base Pan Appelez-nous -
44 D7824503 Condenser Pntd Appelez-nous -
45 M0293703 Speednut Appelez-nous -
46 M0211530 Screw Appelez-nous -
47 R9800670 Kit, Screw   (Replaces: M0211030) Special Order $ 9.38

48 M0102408 Clamp Appelez-nous -
NI C8916701 Spring K Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

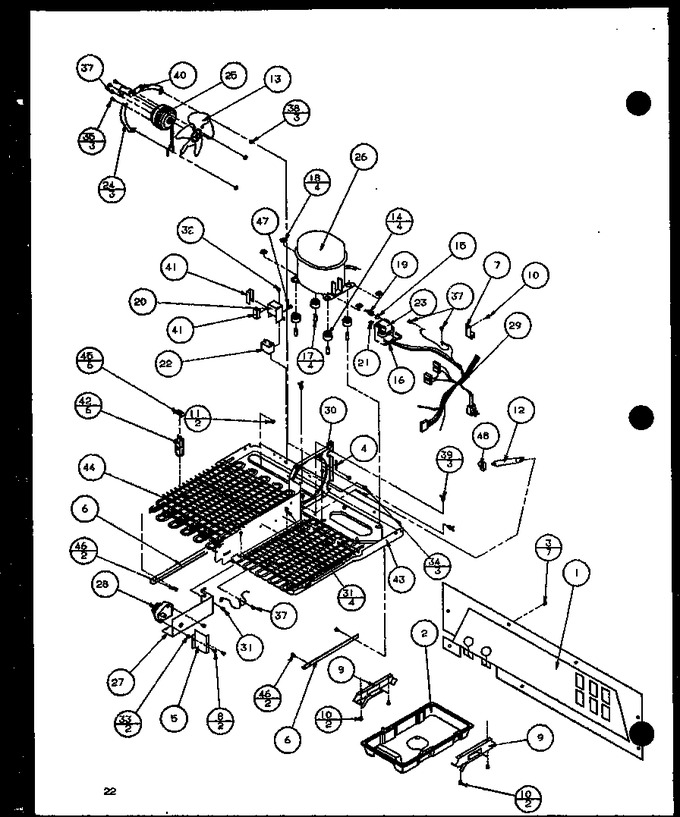

Diagram for 36561 (BOM: P1108502W)
