Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 2183864 Refrigerator Door (includes Illus. 2,3,6 & 8) Appelez-nous -
2 WP939101 Screw, Anchor   (Replaces: 939101) Special Order $ 7.88

3 2183000 Tap Plate Special Order $ 36.19

4 W11745278 Bracket, Door Stop   (Replaces: 2189202) In-Stock Immediately $ 13.37

5 WP488921 Screw, 8 X 1/2   (Replaces: 488921) In-Stock Immediately $ 8.24

6 WP2183003 Thimble   (Replaces: 2183003) Special Order $ 8.14

7 WP2212648 Hole Plug   (Replaces: 2212648) In-Stock Immediately $ 8.19

8 2159057 Door Gasket, Magnetic (mist Beige)   (Replaces: 2202874) In-Stock Immediately $ 164.66

10 WP8281206 Screw   (Replaces: 8281206) Special Order $ 8.37

11 2210566 Housing Compartment Special Order $ 65.25

13 2159302 Tray, Door Special Order $ 42.08

16 WP489357 Screw   (Replaces: 489357) In-Stock Immediately $ 7.55

17 WP8281146 Screw   (Replaces: 8281146) Special Order $ 8.18

19 4388947 Handle   (Replaces: 2213112W) Special Order $ 204.47

20 2179605 Bin, Door Shelf (4) Appelez-nous -
21 WPW10421484 Trim, Door Shelf   (Replaces: 2195949) Special Order $ 136.25

22 2218109 Door, Compartment Special Order $ 33.66

23 2159312 Trim-door Shelf Special Order $ 47.75

24 WP2189000 Hole Plug, Handle   (Replaces: 2189000) In-Stock Immediately $ 7.77

27 WP2193353W Cover, Endcap   (Replaces: 2193353W) Special Order $ 8.52

38 2177340 Endcap, Door Trim Special Order $ 5.84

39 WP2156006 Plug-trim   (Replaces: 2156006) In-Stock Immediately $ 12.79


    View Diagram in Separate Window     Print Icon   Print Part List

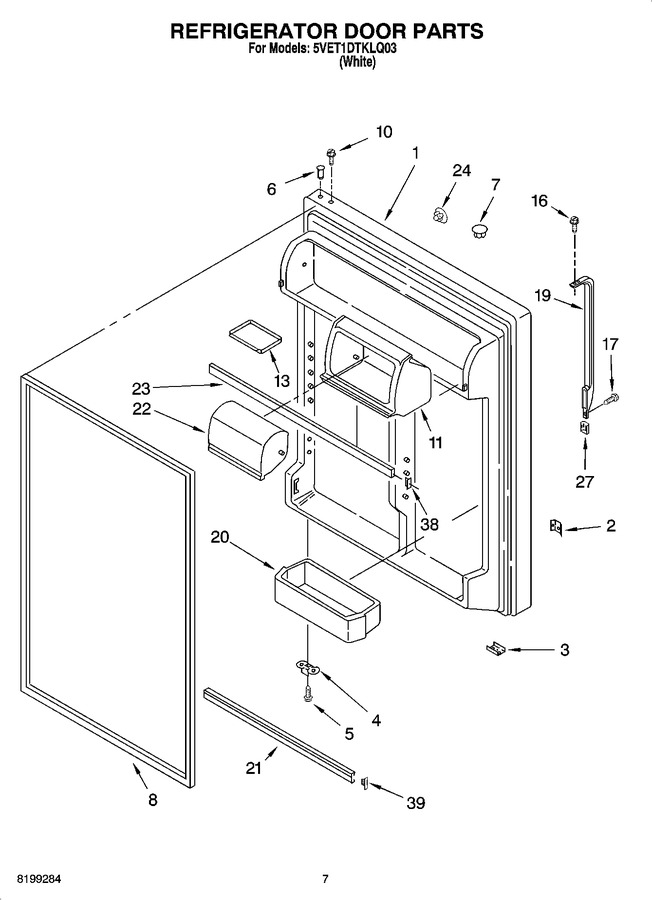

Diagram for 5VET1DTKLQ03
