| Diagram # | Part Number | Description | Series | Availability | Ships | Price | Add to Cart | ||
|---|---|---|---|---|---|---|---|---|---|
| 11 | 10544108 | Assy,cond/pan-e Ct |
|
- | |||||
| 21 | 10602404 | Kit,shroud/brkt Sound |
|
- | |||||
| 52 | 10169902 | Relay |
|
- | |||||
| 62 | M0234114 | Screw |
|
- | |||||
| 82 | M0585502 | Support-pc Board |
|
- | |||||
| 92 | 10276906 | Top, Hv Box |
|
- | |||||
| 101 | 10518702 | Blade, Fan |
|
- | |||||
| 102 | 10277022 | H V Box-e Ct |
|
- | |||||
| 112 | 10492402 | Switch, Crushed/cube |
|
- | |||||
| 121 | WPW10169124 | Grommet, Compressor (Replaces: 10835901) |
|
$ 7.55 | |||||
| 122 | 10877104 | Cover-switch |
|
- | |||||
| 132 | 10898901 | Board, H.v. Pc |
|
- | |||||
| 142 | 10899002 | Flap, Protective |
|
- | |||||
| 161 | M0221523 | Screw, Shldr |
|
- | |||||
| 172 | 12007702 | Harness, Mc |
|
- | |||||
| 211 | 10377016 | Overload |
|
- | |||||
| 221 | B5696108 | Brkt, Line Filter |
|
- | |||||
| 251 | 10097206 | Relay |
|
- | |||||
| 271 | 10958302 | Capacitor |
|
- | |||||
| 281 | 10378302 | Cover-terminal |
|
- | |||||
| 301 | 10496501 | Kit,shroud/brkt Sound |
|
- | |||||
| 331 | D7846903 | Motor-condenser (230 Vac,50/60 |
|
- | |||||
| 341 | 12020121 | Comp-amer Rg111-12 G |
|
- | |||||
| 501 | M0223803 | Screw |
|
- | |||||
| 531 | WP489128 | Screw (Replaces: M0253516) |
|
$ 11.40 | |||||
| 541 | WP90767 | Screw (Replaces: M0216716) |
|
Immediately | $ 8.25 | ||||
| 571 | DC61-40081A | Tie, Wire (Replaces: M0585401) |
|
$ 0.94 | |||||
| 651 | 10495701 | Bracket, Drain Pan Mtg. |
|
- | |||||
| 661 | 10507901 | Pan, Drain |
|
- | |||||
| 701 | M0118703 | Clip, Guide |
|
- | |||||
| 781 | M0585601 | Tab, Wire Tie |
|
- | |||||
| 791 | WPW10339879 | Tie (Replaces: M0321202) |
|
$ 8.30 | |||||
| 801 | M0213529 | Screw |
|
- | |||||
| 811 | A4539601 | Pop Rivet |
|
- | |||||

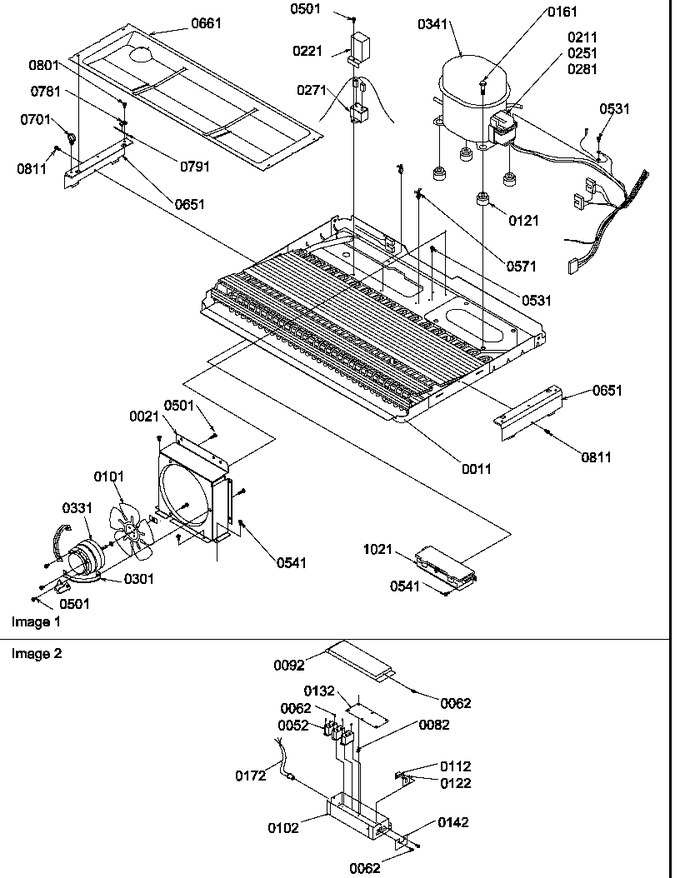

| 1021 | Y00000000 | See Note Hv Box Assy -- (see Image 2 Pages 24 & 25 For Assy Breakdown) |
|
- |
