Diagram # Part Number Description Series Availability Ships Price Add to Cart
111 D7714407 Socket-light Appelez-nous -
121 D7753503 Plate-light Socket Appelez-nous -
131 D7786602 Shield, Light Appelez-nous -
341 M0322202 Tie Wire Appelez-nous -
351 M0580007 Grommet, Screw Appelez-nous -
421 40A15 Bulb, Light (40 Watt)   (Replaces: A0282803) In-Stock Immediately $ 1.98

441 12012801 Rail, L. Shelf Appelez-nous -
442 12012801 Rail, L. Shelf Appelez-nous -
452 10991401 Rail- R Shelf Appelez-nous -
482 12353301 Shelf-sta/sl Fz Appelez-nous -
492 12015101 Rail, Shelf (lt) Appelez-nous -
502 10972801 Rail, Shelf (rt) Appelez-nous -
511 67006425 Screw, Sm   (Replaces: M0238616) In-Stock Immediately $ 7.30

561 10033201 Deflector, Air Appelez-nous -
672 WP98165 Screw, Sm   (Replaces: M0211018) Special Order $ 8.57

801 B5733302 Clip, Ground Appelez-nous -
2021 M0560005 Support Appelez-nous -
2572 12352206 Basket, 13`` Frz Appelez-nous -
2582 C8973801 Support, Frz Shelf Special Order $ 8.35

2592 12353101 Shelf-sta Fz Appelez-nous -
7091 WP22002933 Screw, Sm   (Replaces: M0211357) Special Order $ 8.06


    View Diagram in Separate Window     Print Icon   Print Part List

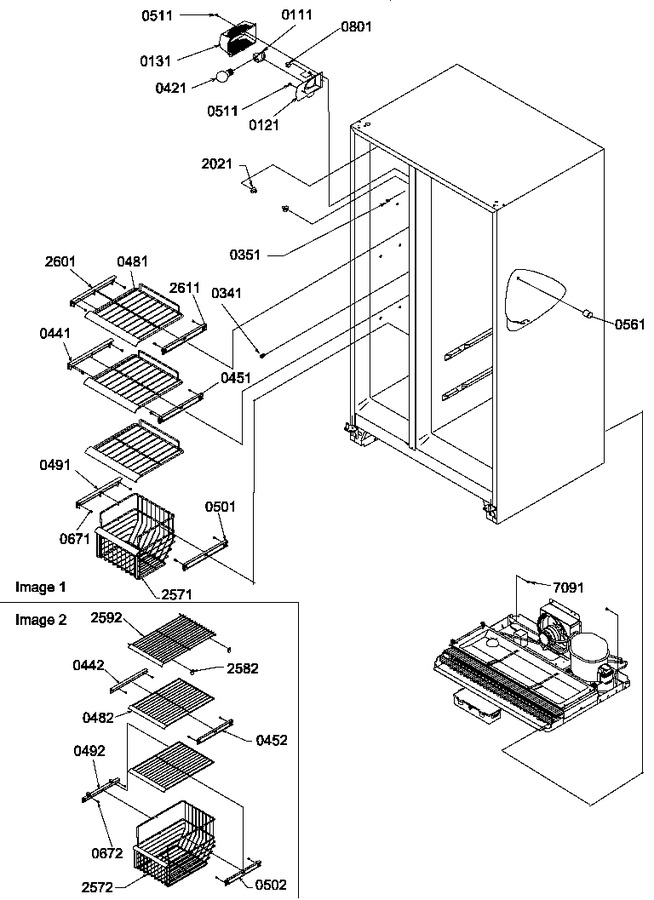

Diagram for SXD22S2W (BOM: P1303512W W)
