Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 3171373 Cooktop (almond) Appelez-nous -
1 3171372 Cooktop (white) Appelez-nous -
1 WP681414 Cooktop (screw 10-32 X 1/2)   (Replaces: 690989) In-Stock Immediately $ 8.47

2 WP681414 Screw, 10-16 X 1/2 (4)   (Replaces: 343641) In-Stock Immediately $ 8.47

2 307965 Bracket, Cooktop Appelez-nous -
3 WP3147131 Unit, Surface 6`` L.r. & R.f. (2)   (Replaces: 3147131) Special Order $ 285.56

3 WP3147132 Unit, Surface 8`` L.f. & R.r. (2)   (Replaces: 3147132) Special Order $ 318.14

4 3149261 Cooktop Support Appelez-nous -
5 311311 Clip, Wire (4) Appelez-nous -
6 3147703 Bracket, Mounting 6``(2) Appelez-nous -
7 3147704 Bracket, Mounting 8`` (2) Appelez-nous -
8 3147191 Spring, Leaf (4) Appelez-nous -
9 3147189 Nut (4) Appelez-nous -
10 3149012 Cover, Vent (almond) Appelez-nous -
10 3149011 Cover, Vent (white) Appelez-nous -
11 3149190 Clip, Vent (2) Appelez-nous -
12 307966 Pin, Hinge (2) Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

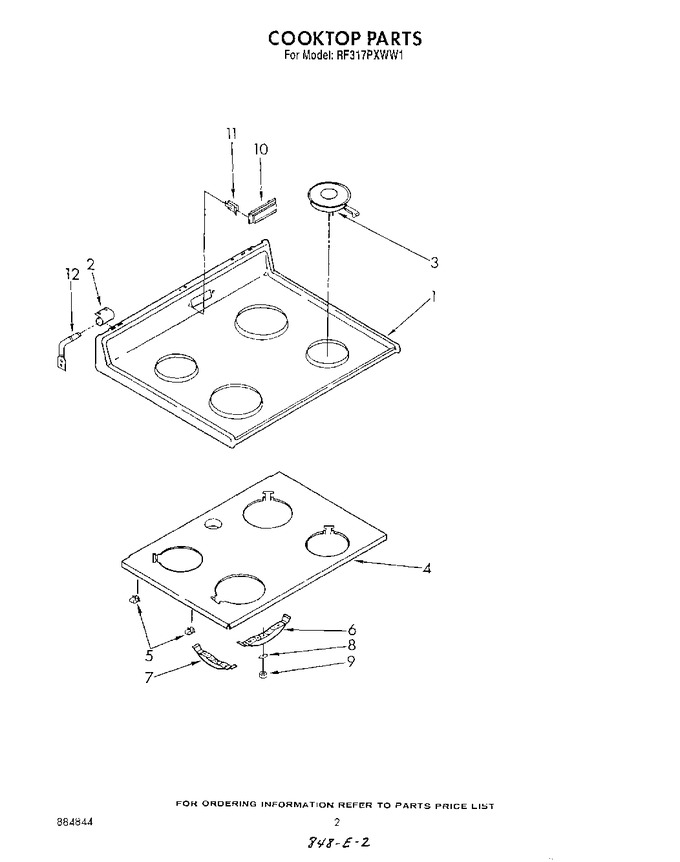

Diagram for RF317PXWN1
