Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 10482004EQ Fz Door Foam Assembly, Black Appelez-nous -
2 B0523593 Insulation, Batt Frz. Dr. Appelez-nous -
3 10184305 Plug Nameplate Appelez-nous -
4 10253507 Fz Handle Assy Bk Appelez-nous -
5 10456812 Gasket Frz (black) Appelez-nous -
6 10184501 Pad Nameplate Appelez-nous -
7 10461101 Liner, Freezer Dr Appelez-nous -
8 10184401 Nameplate, Handle Appelez-nous -
9 10451303 Shim, Top Hinge Special Order $ 1.08

9 10451301 Shim, Top Hinge Special Order $ 1.08

9 10451302 Shim, Top Hinge Special Order $ 0.63

10 10185105 Hinge, Top Appelez-nous -
11 10393803 Bushing, Door (blk) Appelez-nous -
12 WP12246608 Plug, Top Hinge Button (blk)   (Replaces: M0310731) In-Stock Immediately $ 8.15

13 10686404 Plug, Button(black) Appelez-nous -
14 10562202 Shim, Center Hinge Appelez-nous -
14 10562201 Shim, Center Hinge Appelez-nous -
14 10562203 Shim, Center Hinge Appelez-nous -
15 10433503 Hinge-center Appelez-nous -
16 WPW10348409 Screw   (Replaces: M0221718) In-Stock Immediately $ 8.20

17 R9800670 Kit, Screw   (Replaces: M0226331) Special Order $ 10.58

18 M0219730 Screw Special Order $ 7.65

19 10447101 Stop, Door (18) Appelez-nous -
20 WPM0274062 Shim, Non Metal (blk)   (Replaces: M0274062) In-Stock Immediately $ 24.43

21 WP67006744 Pin, Hinge (ctr)   (Replaces: 10351001) Special Order $ 8.68

22 WPW10348409 Mounting Screw   (Replaces: M0203944) In-Stock Immediately $ 8.20

23 10444804 Cover, Hinge (black) Appelez-nous -
23 10444805 Cover, Hinge (white) Appelez-nous -
25 10201809 Cover, Handle Screw-blk Appelez-nous -
26 M0274058 Shim, Non Metal (wht) Special Order $ 5.83

26 M0274063 Shim, Non Metal (blk) Appelez-nous -
27 10183963 Trim, Door Shelf Appelez-nous -
28 10202001 Clip, Retainer Appelez-nous -
29 10183957 Trim, Door Shelf (18-19) Appelez-nous -
30 10183921 Trim Dr. Shelf Appelez-nous -
31 10419201 Retainer, Ref Door Appelez-nous -
32 10419901 Shelf, Refrig. Door (19) Appelez-nous -
33 M0310336 Plug, Button (blk) Appelez-nous -
34 W11573362 Screw, T. F.   (Replaces: M0226233) Special Order $ 14.72

35 WPW10348409 Screw, Mounting   (Replaces: M0211533) In-Stock Immediately $ 8.20


    View Diagram in Separate Window     Print Icon   Print Part List

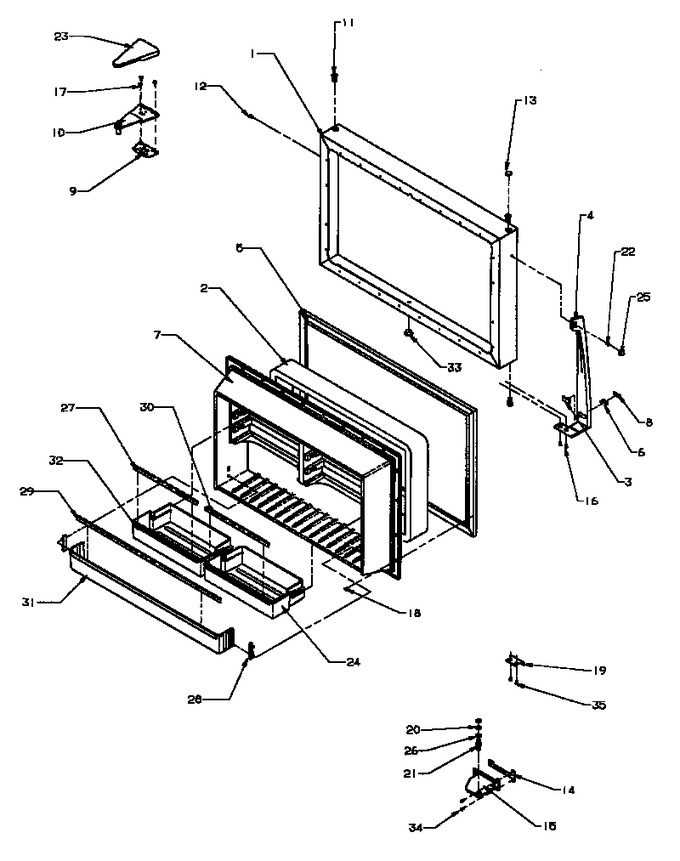

Diagram for TZ19R2E (BOM: P1181901W E)
