Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 2183948 Refrigerator Door (includes No.6 & No.8) Appelez-nous -
2 2205232 Door, Compartment Appelez-nous -
4 W11745278 Bracket, Door Stop   (Replaces: 2189202) In-Stock Immediately $ 13.37

5 WP8281206 Screw   (Replaces: 8281206) Special Order $ 7.94

6 WP2183003 Thimble   (Replaces: 2183003) Special Order $ 7.75

7 WP2212648 Hole Plug   (Replaces: 2212648) In-Stock Immediately $ 7.80

8 2159057 Door Gasket, Magnetic   (Replaces: 2202874) In-Stock Immediately $ 164.66

11 WP488921 Screw   (Replaces: 488921) In-Stock Immediately $ 7.75

12 WP2202807W Handle, Door   (Replaces: 2202807W) Special Order $ 155.22

16 WP489357 Screw   (Replaces: 489357) In-Stock Immediately $ 7.19

17 WP8281146 Screw, 8 X 1/2   (Replaces: 8281146) Special Order $ 7.56

18 WP2202819W Screw Cover   (Replaces: 2202819W) In-Stock Immediately $ 7.75

20 WP2201051 Trim, Door Shelf   (Replaces: 2201051) Special Order $ 109.59

21 WPW10421484 Trim, Door Shelf   (Replaces: 2195949) Special Order $ 129.76

23 WP2201061 Trim, Door Shelf   (Replaces: 2180027) Special Order $ 118.40

24 WP2189000 Hole Plug, Handle   (Replaces: 2189000) In-Stock Immediately $ 7.40

30 WP2156003 Endcap, Trim (4)   (Replaces: 2156003) In-Stock Immediately $ 12.62

31 WP2195915 Endcap-trim (2)   (Replaces: 2195915) Special Order $ 13.07

35 2201052 Trim, Door Shelf Special Order $ 28.91

37 WP2195943 Trim, Door Shelf   (Replaces: 2195943) Special Order $ 87.41

38 WP2156006 Plug-trim (2)   (Replaces: 2156006) In-Stock Immediately $ 12.18

39 WP2156007 Plug-trim (2)   (Replaces: 2156007) In-Stock Immediately $ 7.65


    View Diagram in Separate Window     Print Icon   Print Part List

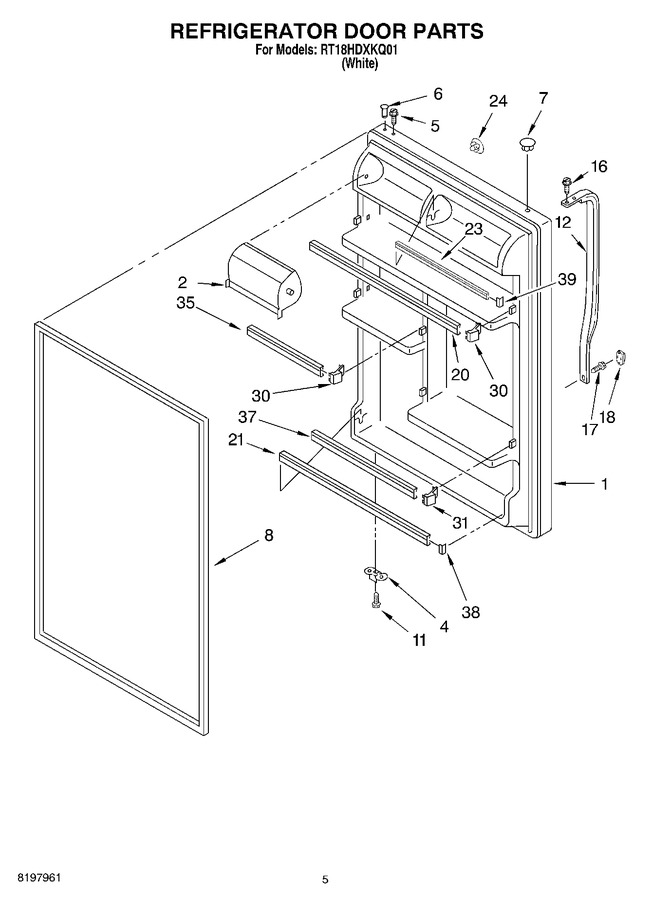

Diagram for RT18HDXKQ01
