Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 WP9759413 Panel, Door   (Replaces: 9759413) Special Order $ 370.46

2 WP4451722 Insulation, Door   (Replaces: 4451722) Special Order $ 189.77

3 WP4449259 Glass, Inner   (Replaces: 4449259) Special Order $ 213.34

5 WP4449809 Screw   (Replaces: 4449809) In-Stock Immediately $ 7.55

5 WP4457132 Retainer, Glass   (Replaces: 4457132) Special Order $ 320.99

6 WP9760576 Hinge, Door (left)   (Replaces: 9760576) In-Stock Immediately $ 56.46

6 WP9760575 Hinge, Door (right)   (Replaces: 9760575) In-Stock Immediately $ 64.57

7 W10200755 Assembly, Door Glass (white) Special Order $ 137.30

7 W10200754 Assembly, Door Glass (black) Special Order $ 140.66

8 W10169801 Door Handle (black) Special Order $ 79.57

8 W10169803 Door Handle (white) Special Order $ 73.49

9 4455804 Bracket, Handle (left) Special Order $ 25.95

9 4455803 Bracket, Handle (right) Special Order $ 30.70

10 W10318998 Retainer, Glass Clip (black) Appelez-nous -
10 W10318997 Retainer, Glass Clip (white) Appelez-nous -
11 9759228 Glass, Inner Special Order $ 87.91

12 4457104 Sheild, Heat-top Special Order $ 39.22

13 4457114 Sheild, Heat-bottom Special Order $ 217.79

14 9759230 Bracket, Central Glass Special Order $ 36.30

15 WP9759229 Bracket, Glass   (Replaces: 9759229) Special Order $ 187.50

16 WP9759225 Glass, Inner   (Replaces: 9759225) In-Stock Immediately $ 194.20


    View Diagram in Separate Window     Print Icon   Print Part List

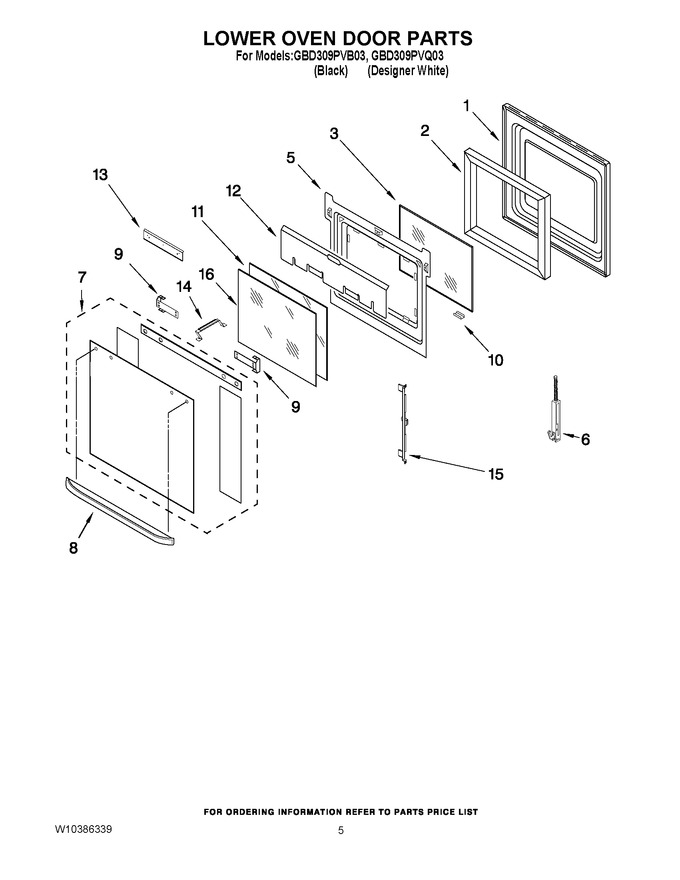

Diagram for GBD309PVQ03
