SELECT A DIAGRAM

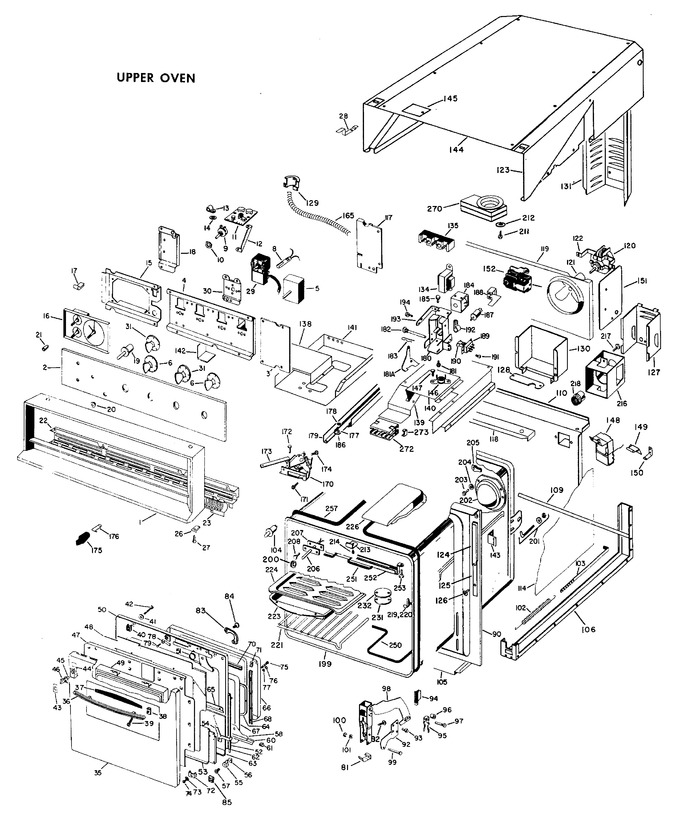

1 - Component Group


2 - Component Group


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	WB7X634		Control Trim		Appelez-nous	-
2	WB36X334		Crystal		Appelez-nous	-
3	WB1X239		Hex Nut Pal		Appelez-nous	-
3	WB2X1970		Plate Cover		Appelez-nous	-
4	WB2X2389		Instrument Brkt.		Appelez-nous	-
4	WB1X239		Hex Nut Pal		Appelez-nous	-
5	WZ02X0495		Screw Mt. Sw.		Appelez-nous	-
5	WB22X53		Switch, Oven U.o.		Appelez-nous	-
5	WB22X31		Switch, Oven L.o.		Appelez-nous	-
6	WB3X315		Knob Sw. - Upper		Appelez-nous	-
6	WB3X318		Knob Sw. - Lower		Appelez-nous	-
8	WB2X1608		Neon Lamp 118v				$ 31.65
8	WB2X1609		Lamp, Indicator		Appelez-nous	-
9	WB24X153		Rheostat		Appelez-nous	-
10	WB1X443		Nut		Appelez-nous	-
11	WB24X151		Circuit Board P-7		Appelez-nous	-
12	WZ04X0278		Screw Mt. Bracket		Appelez-nous	-
12	WB2X2409		Brkt. Mt. Board		Appelez-nous	-
12	WZ04X0279		Scr 6-20 Ab Hxw 1/4 S		Appelez-nous	-
13	WB2X1406		Clamp Harness		Appelez-nous	-
14	WB1X445		Washer		Appelez-nous	-
15	WB1X239		Hex Nut Pal		Appelez-nous	-
15	WB2X1968		Timer Brkt.		Appelez-nous	-
16	WB19X80		Timer		Appelez-nous	-
16	WZ07X0086		Nut Mt. Timer		Appelez-nous	-
17	WB2X2006		Clamp Harness		Appelez-nous	-
18	WB2X2403		Bracket		Appelez-nous	-
19	WB24X108		Switch, Latch Release		Appelez-nous	-
20	WB2X1838		Trim - Switch		Appelez-nous	-
21	WB3X218		Knob, Timer		Appelez-nous	-
22	WB2X1973		Deflector		Appelez-nous	-
23	WZ05X0132		Scr 8-32 T Hxw 5/16 S		Appelez-nous	-
23	WB7X635		Grille		Appelez-nous	-
26	WB2X1119		Speednut		Appelez-nous	-
27	WZ04X0218		Scr 6-20 Ab Ph 3/8 S		Appelez-nous	-
28	WZ04X0282		Screw Mt. Brkt. To Top		Appelez-nous	-
28	WZ04X0222		Screw Mt. Brkt. To Trim		Appelez-nous	-
28	WB2X1457		Bracket Trim		Appelez-nous	-
29	WZ02X0495		Screw Mt. Sw.		Appelez-nous	-
29	WB21X178		Thermostat, L.o.		Appelez-nous	-
30	WB2X1949		Plate Instrument		Appelez-nous	-
31	WB3X314		Knob Control		Appelez-nous	-
35	WB56X782		Panel - White		Appelez-nous	-
35	WB56X787		Panel - Dark Copper		Appelez-nous	-
35	WB56X848		Panel - Brushed Chrome		Appelez-nous	-
35	WB56X786		Panel - Avocado		Appelez-nous	-
35	WB2X2267		Insulation		Appelez-nous	-
35	WB56X832		Panel - Harvest		Appelez-nous	-
36	WB15X121		Handle		Appelez-nous	-
37	WB7X519		Shield		Appelez-nous	-
38	WB1X440		Clip		Appelez-nous	-
39	WZ04X0245		Scr 8-18 Ab Phr 5/8 S		Appelez-nous	-
40	WB1X439		Speednut Bracket		Appelez-nous	-
41	WB1X119		Washer Contoured		Appelez-nous	-
42	WZ02X0492		Scr 10-24x1/2 Tt Trr S		Appelez-nous	-
43	WB7X273		Trim Plate		Appelez-nous	-
44	WB2X2249		Spring Toggle		Appelez-nous	-
45	WB2X2250		Link		Appelez-nous	-
46	WB2X2248		Toggle		Appelez-nous	-
47	WB55X227		Spacer Insulation		Appelez-nous	-
48	WB55X223		Guard Insulation		Appelez-nous	-
49	WZ04X0231		Screw Mt. Side		Appelez-nous	-
49	WB36X270		Window		Appelez-nous	-
50	WB55X342		Liner - Lock Cover A		Appelez-nous	-
50	WB55X229		Liner - Lock Cvr.asm.(02		Appelez-nous	-
50	WB55X327		Liner - Lock Cvr. Asm.(0		Appelez-nous	-
51	WB9X99		Spring		Appelez-nous	-
52	WB2X2252		Guide Asm. Lh		Appelez-nous	-
52	WZ04X0231		Screw Mt. Side		Appelez-nous	-
52	WB2X2251		Guide Asm. Rh		Appelez-nous	-
53	WB55X218		Shield		Appelez-nous	-
54	WB2X2272		Arm Rh		Appelez-nous	-
54	WB2X2273		Arm Lh		Appelez-nous	-
54	WZ05X0179		Scr 8-32 M Pt 1/4 S		Appelez-nous	-
55	WB2X2255		Slide		Appelez-nous	-
56	WB2X2256		Side Clip		Appelez-nous	-
57	WZ02X0513		Screw		Appelez-nous	-
58	WZ04X0231		Screw Mt. Side		Appelez-nous	-
58	WB2X2269		Stop Insulation		Appelez-nous	-
60	WB2X2274		Seal Door		Appelez-nous	-
61	WB2X1132		Clip Cap Tube Upper Oven		Appelez-nous	-
62	WB36X277		Crystal		Appelez-nous	-
63	WB2X2257		Gasket		Appelez-nous	-
64	WB7X693		Trim		Appelez-nous	-
65	WB2X2275		Clip Crystal		Appelez-nous	-
65	WZ04X0209		Handle Screw		Appelez-nous	-
66	WB55X326		Liner Small (03-up)		Appelez-nous	-
66	WB55X230		Liner Small (02)		Appelez-nous	-
66	WB2X2276		Reflector Foil		Appelez-nous	-
66	WB2X2270		Insulation		Appelez-nous	-
67	WB2X2076		Gasket (02-03)		Appelez-nous	-
67	WB2X3138		Gasket Door		Appelez-nous	-
68	WB2X1797		Chnl. Long Side (02-03)		Appelez-nous	-
70	WB2X2009		Chnl. Short Btm. (02-03)		Appelez-nous	-
70	WB2X1796		Chnl. Short Side (02-03)		Appelez-nous	-
71	WZ06X0082		Scr 8-18 B Hxw 3/8 S		Appelez-nous	-
71	WB2X1801		Bracket (02-03)		Appelez-nous	-
72	WB2X2259		Bracket (02-03)		Appelez-nous	-
73	WB2X1835		Washer (02-03)		Appelez-nous	-
74	WZ04X0231		Screw Mt. Side		Appelez-nous	-
74	WZ04X0249		Scr 8-18 Ab Ovr 3/4 S		Appelez-nous	-
75	WB2X1799		Pin		Appelez-nous	-
76	WZ10X0016		Washer		Appelez-nous	-
77	WB2X1800		Retainer Ring		Appelez-nous	-
78	WB9X89		Strike		Appelez-nous	-
79	WZ04X0231		Screw Mt. Side		Appelez-nous	-
81	WB2X1867		Clip Anti-wobble		Appelez-nous	-
82	WB1X425		Screw		Appelez-nous	-
83	WB2X2941		Bracket Gskt. (04-up)		Appelez-nous	-
84	WZ04X0327		Screw Mt. Brkt. (04-up)		Appelez-nous	-
85	WB1X455		Speednut, Clamp		Appelez-nous	-
90	WB56X1023		Frame Asm.		Appelez-nous	-
90	WZ04X0237		Screw		Appelez-nous	-
92	WB10X121		Support Hinge Lh		Appelez-nous	-
92	WB10X120		Support Hinge Rh		Appelez-nous	-
93	WB1X351		Screw Mt. Support		Appelez-nous	-
94	WB2X1460		Guide Lever Lower Oven		Appelez-nous	-
95	WB2X1983		Spring Hinge Lever		Appelez-nous	-
96	WB2X2794		Sleeve Roller		Appelez-nous	-
96	WB2X1462		Roller		Appelez-nous	-
97	WB1X524		Screw		Appelez-nous	-
98	WB2X1116		Stud In Lever		Appelez-nous	-
98	WB2X1117		Spring In Lever		Appelez-nous	-
98	WB2X1115		Pin In Lever		Appelez-nous	-
98	WB10X123		Hinge Lever Lh		Appelez-nous	-
98	WB10X122		Hinge Lever Rh		Appelez-nous	-
99	WB2X1081		Pin Hinge		Appelez-nous	-
100	WB2X1082		Ring Retaining		Appelez-nous	-
101	WZ10X0017		Washer		Appelez-nous	-
102	WB9X80		Spring Lh		Appelez-nous	-
102	WB9X61		Spring Rh		Appelez-nous	-
103	WB9X127		Link		Appelez-nous	-
104	WB24X105		Switch		Appelez-nous	-
105	WZ04X0231		Screw Mt. Side		Appelez-nous	-
105	WB55X302		Guard Bottom		Appelez-nous	-
106	WZ04X0231		Screw Mt. Side		Appelez-nous	-
106	WB59X167		Channel Bottom		Appelez-nous	-
131	WB49X268		Guard Terminal		Appelez-nous	-
134	WB20X44		Transformer		Appelez-nous	-
134	WZ04X0282		Screw Mt. Brkt. To Top		Appelez-nous	-
135	WZ04X0280		Screw 8-18 Hxw		Appelez-nous	-
135	WB17X125		Terminal Block		Appelez-nous	-
138	WB59X165		Guard Wire		Appelez-nous	-
138	WZ04X0231		Screw Mt. Side		Appelez-nous	-
139	WB55X134		Ins. Guard Rh		Appelez-nous	-
140	WB2X2408		Vent Cover		Appelez-nous	-
141	WB59X166		Ins. Guard Lh		Appelez-nous	-
142	WZ04X0231		Screw Mt. Side		Appelez-nous	-
142	WB2X1986		Barrier		Appelez-nous	-
143	WB2X2104		Spacer		Appelez-nous	-
144	WB49X270		Case Top		Appelez-nous	-
144	WZ04X0231		Screw Mt. Side		Appelez-nous	-
145	WB2X1165		Cover		Appelez-nous	-
145	WZ05X0128		Screw Mt. Support		Appelez-nous	-
146	WB24X134		Thermostat, Dual		Appelez-nous	-
147	WZ04X0231		Screw Mt. Side		Appelez-nous	-
148	WB24X160		Switch, Temp. Limit		Appelez-nous	-
149	WB2X2826		Bracket		Appelez-nous	-
150	WB2X2827		Support		Appelez-nous	-
151	WB2X2847		Shield Wire		Appelez-nous	-
152	WB21X180		Relay, H.w.		Appelez-nous	-
170	WB14X5035		Latch		Appelez-nous	-
171	WZ02X0503		Screw		Appelez-nous	-
172	WZ04X0256		Screw Mt. Guide L.l.h. -		Appelez-nous	-
173	WB15X98		Handle		Appelez-nous	-
174	WB1X438		Screw Washer Asm		Appelez-nous	-
175	WB3X268		Knob		Appelez-nous	-
176	WB2X2118		Knob Retainer		Appelez-nous	-
177	WB2X1822		Pivot Stud		Appelez-nous	-
178	WB2X1800		Retainer Ring		Appelez-nous	-
179	WB2X2073		Channel Latch Up.ltch.		Appelez-nous	-
180	WB2X2035		Bracket Mounting		Appelez-nous	-
181	WZ04X0289		Scr 8-18 Ab Hx 1/4 S		Appelez-nous	-
181	WB2X2032		Locking Lever		Appelez-nous	-
182	WB1X428		Screw		Appelez-nous	-
183	WB2X2824		Pin		Appelez-nous	-
184	WB24X125		Solenoid		Appelez-nous	-
185	WZ02X0500		Screw Mt. Coil		Appelez-nous	-
186	WB2X2072		Lock Bar-upper Latch		Appelez-nous	-
187	WB24X131		Switch		Appelez-nous	-
188	WB2X2114		Barrier Switch		Appelez-nous	-
189	WB2X2033		Barrier		Appelez-nous	-
189	WB24X130		Switch Latch Slide		Appelez-nous	-
190	WB2X2034		Switch Actuator		Appelez-nous	-
191	WZ05X0152		Screw Mt. Switch		Appelez-nous	-
192	WB2X1422		Harness Clamp		Appelez-nous	-
193	WB2X2083		Brace Latch		Appelez-nous	-
194	WZ04X0231		Screw Mt. Side		Appelez-nous	-
199	WB53X197		Oven Liner (03-up)		Appelez-nous	-
199	WB53X155		Oven Liner (02)		Appelez-nous	-
199	WB2X2116		Insulation		Appelez-nous	-
200	WB2X1957		Plug Button - Large		Appelez-nous	-
200	WB2X1959		Plug Button - Small		Appelez-nous	-
201	WB9X88		Lockwasher		Appelez-nous	-
202	WG02F04576		Lamp Cover Asm   (Replaces: WB36X192)				$ 20.65
203	WZ04X0292		Screw Mt. Cover		Appelez-nous	-
204	WB2X1847		Washer Mt. Cover		Appelez-nous	-
205	WB2X1659		Speednut		Appelez-nous	-
206	WB21X158		Sensor, Oven		Appelez-nous	-
207	WB2X2825		Sensor Gasket		Appelez-nous	-
208	WZ04X0291		Scr 8-18 Ab Hxw 3/8 S		Appelez-nous	-
211	WZ04X0291		Scr 8-18 Ab Hxw 3/8 S		Appelez-nous	-
212	WB2X2847		Shield Wire		Appelez-nous	-
213	WB2X996		Trim Clip		Appelez-nous	-
214	WZ04X0291		Scr 8-18 Ab Hxw 3/8 S		Appelez-nous	-
216	WB2X1977		Lamp Housing		Appelez-nous	-
217	WZ04X0231		Screw Mt. Side		Appelez-nous	-
218	WB8X191		Receptacle		Appelez-nous	-
219	WB2X2028		Slide		Appelez-nous	-
220	WB2X1994		Fastener - Slide		Appelez-nous	-
221	WB48X82		Rack Oven		Appelez-nous	-
223	WB49X88		Broil Pan		Appelez-nous	-
224	WB48X35		Broil Pan Rack		Appelez-nous	-
225	WB56X818		Frame Oven Liner		Appelez-nous	-
226	WZ04X0231		Screw Mt. Side		Appelez-nous	-
226	WB38X64		Vent		Appelez-nous	-
231	WB2X818		Cover Vent		Appelez-nous	-
232	WB2X1623		Gasket, Vent		Appelez-nous	-
232	WZ04X0291		Scr 8-18 Ab Hxw 3/8 S		Appelez-nous	-
250	WZ04X0291		Scr 8-18 Ab Hxw 3/8 S		Appelez-nous	-
250	UB323		Bake Unit 236v   (Replaces: WB44X160)			Immediately	$ 41.80
251	WB44X168		Broil Unit 208v U.o.		Appelez-nous	-
251	WB2X1543		Gasket - Broil		Appelez-nous	-
251	UT095		Unit Asm Broil   (Replaces: WB44X173)			Immediately	$ 49.95
251	WZ04X0291		Scr 8-18 Ab Hxw 3/8 S		Appelez-nous	-
252	WB2X1452		Support Broil		Appelez-nous	-
253	WZ04X0291		Scr 8-18 Ab Hxw 3/8 S		Appelez-nous	-
257	WB44X176		Mullion Unit		Appelez-nous	-
270	WB29X29		Smoke Eliminator (02)		Appelez-nous	-
270	WB2X2481		Gasket Top		Appelez-nous	-
270	WB29X35		Smoke Elim (03 - Up)		Appelez-nous	-
270	WB2X1815		Gasket Elim. Btm.		Appelez-nous	-
272	WB2X2013		Terminal Block		Appelez-nous	-
273	WB2X574		3 In 1 Insulator Clip		Appelez-nous	-
590	WB1X284		Scr 6-20 Ba Ihw 3/8 S		Appelez-nous	-
590	WB2X2845		Cover Light		Appelez-nous	-
647	WB59X137		Cover		Appelez-nous	-
715	WB2X2943		Speednut (04-up)		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
