Diagram # Part Number Description Series Availability Ships Price Add to Cart
167 WE2X186 Scr 1/4-14 Ab Hxw 3/4 S Appelez-nous -
174 WH2X934 Scr 12-14 Ab Sh 1/2 S Appelez-nous -
177 WH2X923 Nut Clip Appelez-nous -
178 WH2X939 Scr 6-19 Pt Hx 1/4 S Appelez-nous -
202 WH1X2085 Hinge Pivot L.h. Appelez-nous -
203 WH1X2222 Hinge Pivot R.h. Appelez-nous -
204 WH1X2087 Pad-hinge L.h. Appelez-nous -
205 WH1X2086 Pad-hinge R.h. Appelez-nous -
206 WH2X819 Scr 8-18 B Rt 1/2 Ss Appelez-nous -
207 WH1X1654 Bumper Lid Appelez-nous -
208 WH1X2088 Gasket Appelez-nous -
209 WH2X820 Scr 1/4-14 Bt Hxw 3/4 Ss Appelez-nous -
212 WH12X494 Switch & Bracket Asm Special Order $ 18.02

213 WZ04X0345 Scr 8-18 Ab Hx 3/8 S Appelez-nous -
214 WH1X2090 Actuator Switch Appelez-nous -
215 WG04L01749 Knob Actuator   (Replaces: WH1X2089) Special Order $ 68.15

216 WH16X376 Bracket Actuator Appelez-nous -
217 WH1X1480 Bumper Lid Appelez-nous -
218 WH16X413 Retainer Cover Shield Appelez-nous -
219 WH16X370 Wire Appelez-nous -
220 WH8X366 Shield Cover Appelez-nous -
240 WH1X2266 Button Plug Appelez-nous -
241 WH1X2268 Retainer Button Appelez-nous -
357 WH1X2187 Stop Cover Appelez-nous -
376 WH1X2568 Clamp Valve Hose Appelez-nous -
381 WH46X261 Cap Front Panel Asm Ha Appelez-nous -
381 WH46X262 Cap Front Panel Asm Wh Appelez-nous -
381 WH46X260 Cap Front Panel Asm Ad Appelez-nous -
384 WH46X257 Front Panel Asm Ad Appelez-nous -
384 WH46X259 Front Panel Asm Wh Appelez-nous -
384 WH46X258 Front Panel Asm Ha Appelez-nous -
391 WH44X1099 Cover Asm Ad Appelez-nous -
391 WH44X1101 Cover Asm Wh Appelez-nous -
391 WH44X1100 Cover Asm Ha Appelez-nous -
394 WH44X1105 Lid Ad Appelez-nous -
394 WH44X1106 Lid Ha Appelez-nous -
394 WH44X1107 Lid Wh Appelez-nous -
400 WH7X40 Pulley & Bracket Asm Appelez-nous -
401 WH2X940 Scr 8-32 Tt Fl 1/2 S Appelez-nous -
402 WH1X1633 Pin Stop Appelez-nous -
403 WH7X41 Pulley And Brkt Asm Appelez-nous -
406 WH16X374 Cable Std Capacity Appelez-nous -
407 WH1X2082 Cup Washer White Appelez-nous -
407 WH1X2081 Cup Washer Black Appelez-nous -
408 WH1X2060 Retainer Seat Appelez-nous -
409 WL39X0003 Lubricant Appelez-nous -
412 BUY LOCAL Scr 10-12 A Rd 1 1/8 S Appelez-nous -
413 WH1X1923 Clip Cover Appelez-nous -
414 WH2X715 Scr 12-14 B Hx 3/4 S Appelez-nous -
416 WH12X629 Relay Asm Appelez-nous -
419 WH16X483 Bracket Valve Appelez-nous -
420 WH2X893 Scr 10-16 B Hxw 3/8 S Appelez-nous -
421 WH46X255 Flange Asm Rear Appelez-nous -
422 WH1X2296 Pad Friction Appelez-nous -
423 WH1X1951 Yoke Appelez-nous -
424 WH1X1862 Clamp Yoke Appelez-nous -
425 WH1X1953 Cushion Yoke Appelez-nous -
426 WH2X882D Scr 14-10 A Hx 3/4 S   (Replaces: WH2X882) Appelez-nous -
429 WH2X795 Scr 1/4-14 B Hx 3/8 S Appelez-nous -
430 WZ07X0040 Nut Appelez-nous -
431 WH1X209 Scr 3/8-24 Lvl 2 S Appelez-nous -
433 WH17X67 Suspension Asm Appelez-nous -
434 WH16X364 Damping Fin Appelez-nous -
435 WH2X1056 Scr 1/4-20 Ca Hx 1 7/16s Appelez-nous -
436 WH2X739 Nut Sheet Metal Appelez-nous -
437 WZ02X0514 Scr 1/4-20 M Hx 13/16 S Appelez-nous -
438 WH16X405 Hanger Asm Motor Appelez-nous -
439 WH2X707 Nut Lock Appelez-nous -
440 WH2X810 Spacer Appelez-nous -
441 WH1X2057 Counterweight Appelez-nous -
442 WH2X811 Washer Flat Appelez-nous -
443 WH2X812 Scr 1/4-20 Hx 5 S Appelez-nous -
444 WH16X361 Damping Fin & Supt 14# Appelez-nous -
445 WH2X798 Scr 1/4-20 M Rd 11/16 S Appelez-nous -
446 WE2X279 Washer Flat Appelez-nous -
447 WH2X801 Retainer Bolt Appelez-nous -
449 WH2X896 Clip Appelez-nous -
450 WH16X481 Bracket Cover Lock Appelez-nous -
452 WH16X482 Bracket Hinge Appelez-nous -
463 34318 Cap Leveling Screw K   (Replaces: WH1X484) In-Stock Immediately $ 5.27

464 WH1X2563 Clip Cover Appelez-nous -
465 WZ13X0024 Ring E Appelez-nous -
466 WH2X1110 Speednut Grounding Appelez-nous -
467 BUY LOCAL Scr 10-16 Ab 1/2 S Ph Appelez-nous -
468 WH2X1112 Scr 10-16 Ab T 5/8 S Nyw Appelez-nous -
469 NOT STOCKD Isolator Appelez-nous -
475 NOT STOCKD Guide Harness Appelez-nous -
476 WZ13X0031 Ring E Appelez-nous -
480 NOT STOCKD Shield Relay Appelez-nous -
486 WH46X256 Flange Asm Front Appelez-nous -
488 WH1X2564 Stop Front Panel Appelez-nous -
489 WH1X2572 Sleeve Split Appelez-nous -
490 WH1X2565 Protector Harness Appelez-nous -
491 WH2X1109 Nutstrip Appelez-nous -
492 WH1X2567 Plate Access Appelez-nous -
493 WH16X480 Nut & Bracket Asm Appelez-nous -
494 WH16X479 Bracket Drain Hose Appelez-nous -
495 WR1X1569 Screw (replacement) Appelez-nous -
496 WH1X2570 Shield Cable Appelez-nous -
497 WH1X2569 Plate Powercord Appelez-nous -
561 WH49X263 Pk Pack Asm Installation Appelez-nous -
832 WH41X315 Connector Drain Hose Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

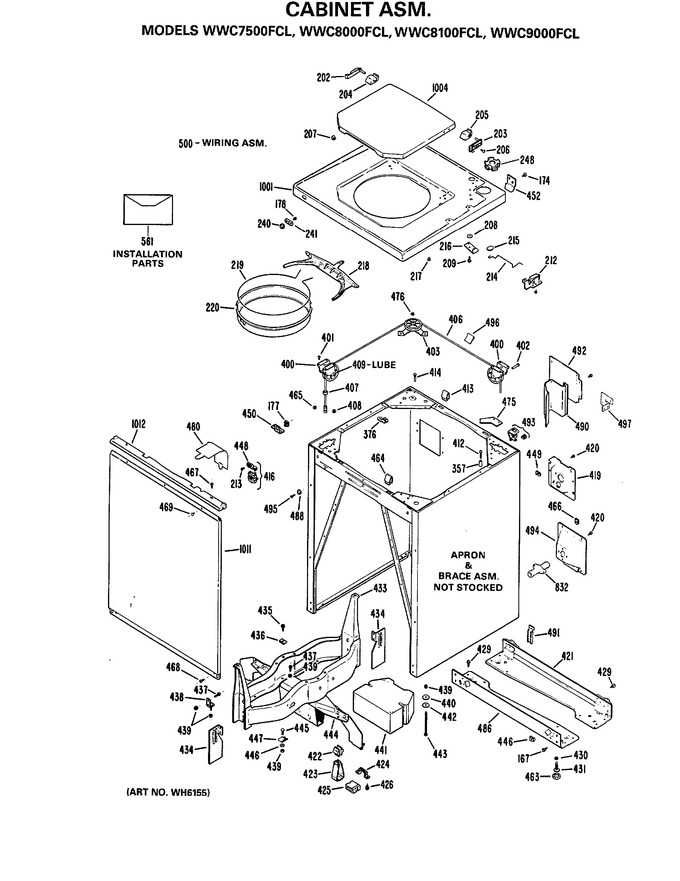

Diagram for WWC9000FCL
