Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 W11807265 Scroll, Fan   (Replaces: W10251462) Special Order $ 30.70

2 W11671527 Retainer, Fan Motor   (Replaces: W10260421) Special Order $ 24.00

3 W10515038 Duct, Upper Air   (Replaces: W10550199) Special Order $ 364.61

4 N/P Bi-metal Defrost (not Serviced) Appelez-nous -
5 W10260378 Duct, Freezer Air Appelez-nous -
6 WP489478 Screw   (Replaces: W10001260) Special Order $ 8.18

7 4389144 Motor, Evaporator Fan   (Replaces: W10312647) In-Stock Immediately $ 78.61

8 WP2169142 Blade, Fan   (Replaces: 2169142) In-Stock Immediately $ 43.41

9 W10240370 Gasket, Evaporator Cover Appelez-nous -
10 WP2176759 Grommet, Motor   (Replaces: 2176759) Special Order $ 8.16

11 W11232019 Clip, Evaporator Cover   (Replaces: W10369602) In-Stock Immediately $ 11.39

12 W10688625 Assembly, Evaporator Fan Wire (includes Bi-metal Defrost) Special Order $ 134.45

13 WP693995 Screw   (Replaces: W10142292) In-Stock Immediately $ 7.55

14 WPW10388268 Cover, Evaporator   (Replaces: W10388268) Special Order $ 256.42


    View Diagram in Separate Window     Print Icon   Print Part List

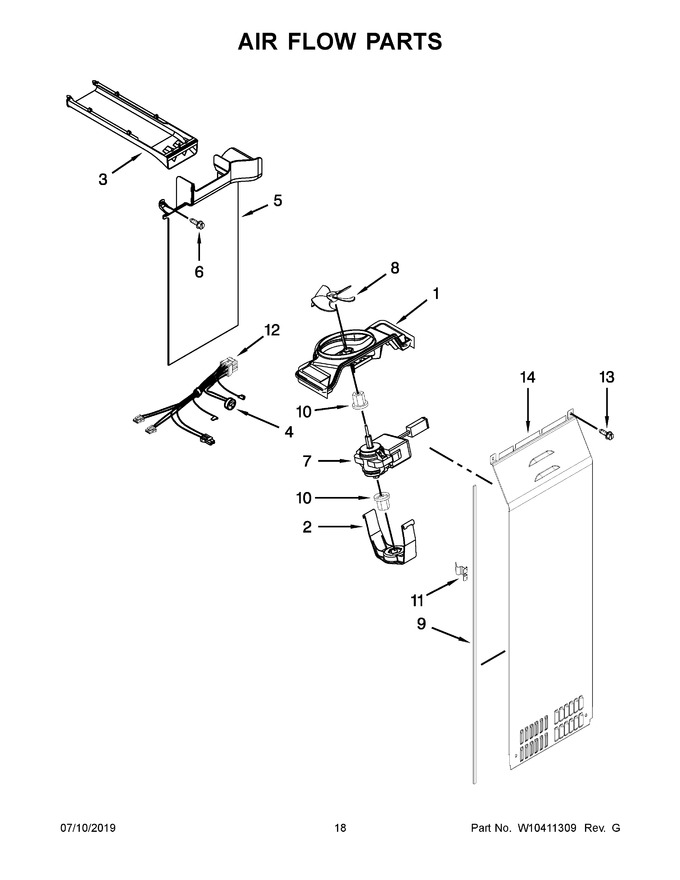

Diagram for WSF26C3EXF01
