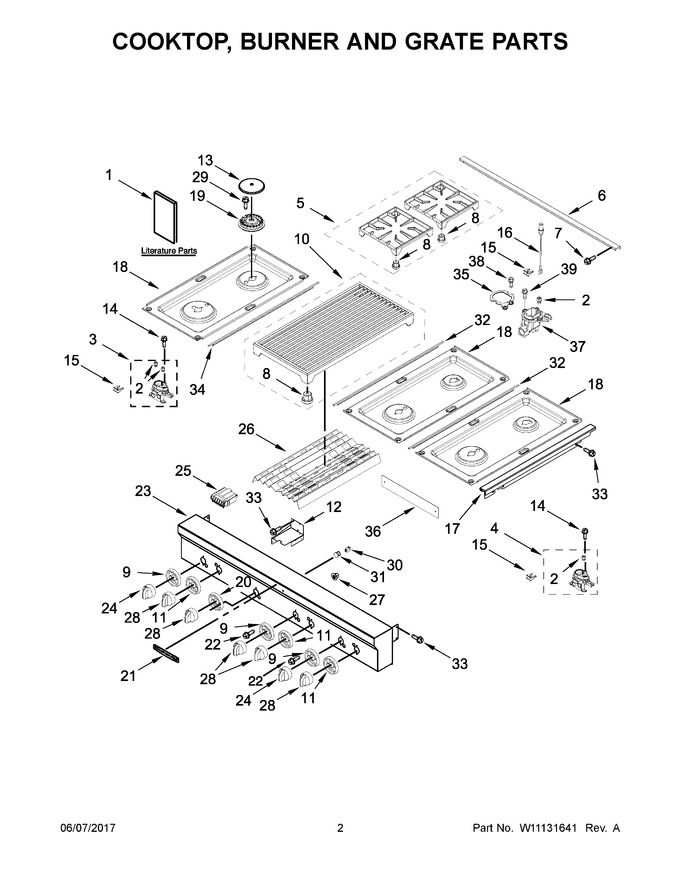

02 - Cooktop, Burner And Grate Parts

Diagram for 03 - Burner Box, Gas Valves And Switches
03 - Burner Box, Gas Valves And Switches

Diagram for 04 - Optional Parts (not Included)
04 - Optional Parts (not Included)


New Model Search:


1-855-472-4566
< Back to Home
Keyword Search:

Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 W10403307 Sheet, Tech Appelez-nous -
2 W10657945 Orifice (20k) (left Front & Right Front, High) Special Order $ 90.69

3 W10846622 Assembly, Orifice Holder (left Front & Right Front) Special Order $ 111.86

4 W10846623 Assembly, Orifice Holder (left Rear, Center Front, Right Rear) Special Order $ 111.86

5 W11569347 Assembly, Grate (black)   (Replaces: W10221252) Special Order $ 365.12

6 W10269216 Trim, Island Appelez-nous -
7 W11233072 Screw   (Replaces: 7101P338-60) In-Stock Immediately $ 14.72

8 8186321 Bumper, Grate   (Replaces: 9760219) In-Stock Immediately $ 10.60

9 W10261510 Bezel, Front Special Order $ 55.11

10 W11241676 Grate, Grill   (Replaces: W10221254) Special Order $ 386.51

11 W10261512 Bezel, Rear Appelez-nous -
12 W10846054 Bracket, Spark Module Appelez-nous -
13 WPW10256034 Cap, Burner (black (left Front & Right Front))   (Replaces: W10256034) Special Order $ 138.19

14 WP3177991 Screw   (Replaces: 3177991) In-Stock Immediately $ 7.55

15 W11684564 Spring, Electrode (all Except Center Rear)   (Replaces: W10827923) In-Stock Immediately $ 12.65

16 8286724 Electrode, Burner (center Rear) Special Order $ 30.12

17 W10226012 Trim, Side (left) Appelez-nous -
18 W10352969 Cooktop (black (left)) Special Order $ 335.75

19 W11106799 Spreader, Flame (left Front & Right Front)   (Replaces: W10879806) In-Stock Immediately $ 89.01

20 W10261514 Bezel, Grill Appelez-nous -
21 W10201187 Nameplate Special Order $ 91.98

22 WP74003976 Screw   (Replaces: 7101P500-60) Special Order $ 7.55

23 W10910412 Panel, Control   (Replaces: W10778224) Special Order $ 484.26

24 W11244176 Knob, Dual (black)   (Replaces: W10250389) Special Order $ 78.37

25 WPW10475147 Module, Spark   (Replaces: W10475147) In-Stock Immediately $ 238.24

26 W10250469 Wave, Tray Special Order $ 255.60

27 7103P166-60 Nut Special Order $ 18.56

28 W11177673 Knob, Single (black)   (Replaces: W10250391) Special Order $ 90.55

29 W11241230 Screw   (Replaces: W10673618) In-Stock Immediately $ 14.73

30 W10116114 Light, Indicator Housing In-Stock Immediately $ 93.57

31 W10116115 Lens, Indicator Light Special Order $ 7.86

32 W10291193 Trim, L-strip Appelez-nous -
33 WP90767 Screw   (Replaces: 7101P426-60) In-Stock Immediately $ 8.25

34 W10271524 T-strip Special Order $ 212.34

35 8286930 Gasket, Orifice Special Order $ 95.73

36 W10250433 Plate, Cover Appelez-nous -
37 W10883622 Holder, Orifice (aux) (center Rear) Special Order $ 111.86

38 W10491985 Screw (center Rear)   (Replaces: 3196160) In-Stock Immediately $ 7.55

39 W11676349 Screw, Burner Rail (m4) (center Rear)   (Replaces: 8286921) In-Stock Immediately $ 14.76

13A WPW10256032 Cap, Burner (black (left Rear, Center Front, Right Rear))   (Replaces: W10256032) In-Stock Immediately $ 88.38

13B WPW10364463 Cap, Burner (black (center Rear))   (Replaces: W10364463) In-Stock Immediately $ 55.85

15A 8286863 Spring, Electrode (center Rear) Special Order $ 76.92

17A W10226013 Trim, Side (right) Appelez-nous -
18A W10352966 Cooktop (black (center)) Special Order $ 320.43

18B W10352967 Cooktop (black (right)) Special Order $ 337.26

19A WPW10256027 Spreader, Flame (left Rear, Center Front, Right Rear)   (Replaces: W10256027) In-Stock Immediately $ 101.02

19B WPW10282515 Spreader, Flame (center Rear)   (Replaces: W10282515) In-Stock Immediately $ 149.87

1A W11090433 Guide, Use & Care Appelez-nous -
1B W11090453 Instructions, Installation Appelez-nous -
1C 9762761 Tips, Safe Cooking (english) Appelez-nous -
1D W10065852 Tips, Safe Cooking (french) Appelez-nous -
2A W10819958 Orifice (1.2k) (left Front & Right Front, Low)   (Replaces: W10256132) Special Order $ 97.77

2B W11051480 Orifice (15k) (left Rear, Center Front, Right Rear)   (Replaces: W10364221) Special Order $ 90.69

2C W10791075 Orifice (5k) (center Rear)   (Replaces: W10282663) Special Order $ 103.68

NI N/P Following Parts Not Illustrated Appelez-nous -
NI W10763502 Harness, Ignition (includes 5 Igniters) Special Order $ 183.87

NI W10116181 Harness, Grill Special Order $ 111.99

NI W10624584 Cord, Power Special Order $ 189.57

NI W10399615 Harness, Switch Special Order $ 152.40

NI 4450800 Screw, Grounding Special Order $ 13.47

NI 8287106 Clip, Wire   (Replaces: W10183556) Appelez-nous -
NI 16515 Clip, Harness   (Replaces: 313438) Special Order $ 20.53
