Diagram for 01 - Cover Sheet
01 - Cover Sheet

Diagram for 02 - Door Panel Parts
02 - Door Panel Parts

Diagram for 03 - Control Panel And Latch Parts
03 - Control Panel And Latch Parts

Diagram for 04 - Inner Door Parts
04 - Inner Door Parts

Diagram for 05 - Fill, Drain And Overfill Parts
05 - Fill, Drain And Overfill Parts

Diagram for 06 - Tub And Frame Parts
06 - Tub And Frame Parts

Diagram for 07 - Pump, Washarm And Motor Parts
07 - Pump, Washarm And Motor Parts

Diagram for 08 - Upper Wash And Rinse Parts
08 - Upper Wash And Rinse Parts

Diagram for 09 - Upper Rack And Track Parts
09 - Upper Rack And Track Parts

Diagram for 10 - Lower Rack Parts
10 - Lower Rack Parts

Diagram for 11 - Optional Parts (not Included)
11 - Optional Parts (not Included)


New Model Search:


1-855-472-4566
< Back to Home
Keyword Search:

Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 W10806906 Installation Instructions Appelez-nous -
2 W11806565 Arm, Hinge (left Hand)   (Replaces: 8534854) In-Stock Immediately $ 142.39

3 W10850371 Barrier, Vapor   (Replaces: W10844384) In-Stock Immediately $ 32.88

4 W10831329 Insulation, Four Layer   (Replaces: W10518815) In-Stock Immediately $ 43.30

5 WPW10526114 Access Panel (black)   (Replaces: W10526114) In-Stock Immediately $ 149.53

6 W11231154 Panel, Front (includes 7 & 13) (black)   (Replaces: W11111306) Special Order $ 397.95

7 W10692757 Barrel Nut, Front Panel Special Order $ 16.01

8 WPW10073520 Insulation, Door   (Replaces: W10073520) Special Order $ 96.23

9 W11088845 Fascia Assembly (includes Items 13, 14 & 15) (black) Appelez-nous -
10 WP3400071 Screw   (Replaces: 3400071) Special Order $ 8.26

11 WPW10503548 Fastener (black)   (Replaces: W10503548) In-Stock Immediately $ 30.39

12 WP302868 Screw (black)   (Replaces: 302868) In-Stock Immediately $ 8.18

13 W11223380 Handle, Pocket (black)   (Replaces: W11088849) Appelez-nous -
14 W11727444 Screw   (Replaces: W10189731) Appelez-nous -
15 W10919302 Jumper, 4 Wire Special Order $ 23.05

11A WPW10503549 Fastener (white)   (Replaces: W10503549) In-Stock Immediately $ 7.77

13A W11223377 Handle, Pocket (white)   (Replaces: W11088850) Appelez-nous -
1A W11243817 Energy Guide Appelez-nous -
1B W11133227 Use & Care Guide Appelez-nous -
1C W10904612 Tech Sheet Appelez-nous -
2A W11806608 Arm, Hinge (right Hand)   (Replaces: 8534853) In-Stock Immediately $ 142.24

5A WPW10526115 Access Panel (white)   (Replaces: W10526115) Special Order $ 175.17

6A W11231155 Panel, Front (includes 7 & 13) (white)   (Replaces: W11111307) Special Order $ 410.31

6B W11231157 Panel, Front (includes 7 & 13) (black Stainless)   (Replaces: W11111373) Special Order $ 459.69

9A W11088846 Fascia Assembly (includes Items 13, 14 & 15) (white) Special Order $ 388.14


    View Diagram in Separate Window     Print Icon   Print Part List

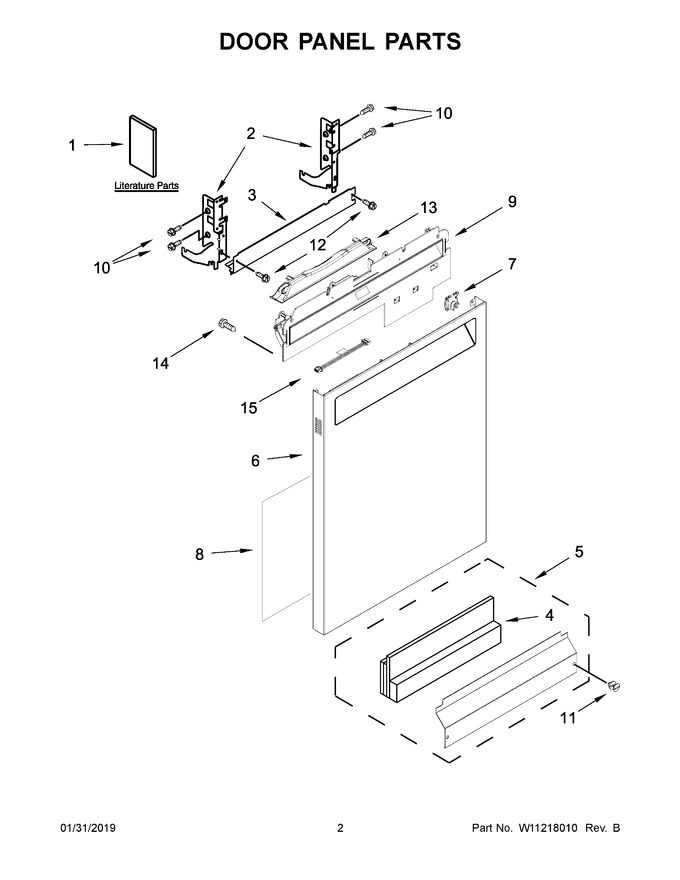

Diagram for KDFE104HBS0
