Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 W11672788 Dishrack, Upper   (Replaces: W10847876) In-Stock Immediately $ 195.18

2 W11806546 Tine Row, Fold Down   (Replaces: W11186528) In-Stock Immediately $ 68.67

3 WP3385089 Track, Dishrack   (Replaces: 3385089) In-Stock Immediately $ 80.00

4 WP8565925 Stop, Track (non-removable)   (Replaces: W10082860) In-Stock Immediately $ 6.87

5 W11179794 Positioner Special Order $ 23.12

6 W11627535 Clip, Pivot   (Replaces: W11179753) Special Order $ 26.48

7 W11267702 Button, Adjuster Arm Appelez-nous -
8 W11662350 Rack Adjuster (left Hand)   (Replaces: W11503620) In-Stock Immediately $ 46.17

9 WPW10508950 Stop, Track (removable)   (Replaces: W10508950) In-Stock Immediately $ 6.47

10 W11180178 Leveler, Adjuster Arm Special Order $ 76.16

11 W11612314 Clip, Adjuster Arm   (Replaces: W11509750) Special Order $ 22.63

12 WP3385088 Wheel   (Replaces: 3379676) In-Stock Immediately $ 12.40

8A W11662349 Rack Adjuster (right Hand)   (Replaces: W11503619) In-Stock Immediately $ 45.79


    View Diagram in Separate Window     Print Icon   Print Part List

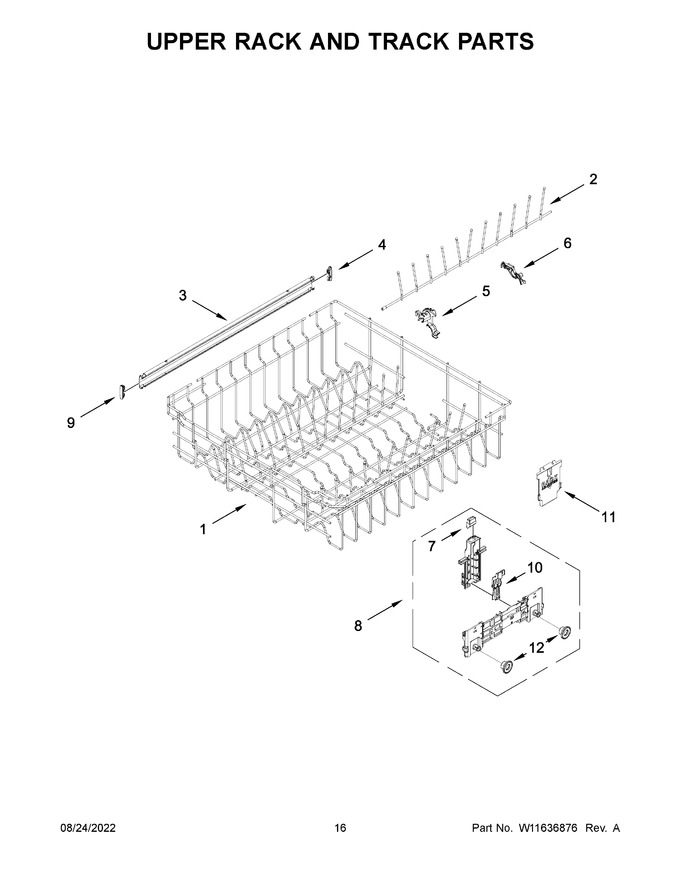

Diagram for WDP730HAMZ0
