Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 W11254898 Scroll, Fan   (Replaces: W11228728) In-Stock Immediately $ 339.43

2 W11700295 Retainer, Fan Motor   (Replaces: W10188846) Special Order $ 23.30

3 4388358 Support, Fan Scroll (left Side)   (Replaces: W11414496) Special Order $ 32.72

4 4388358 Support, Fan Scroll (right Side)   (Replaces: W11414497) Special Order $ 32.72

5 W11503180 Duct, Freezer Air   (Replaces: 2203592) Special Order $ 67.62

6 4388500 Gasket, Air Duct   (Replaces: 2203875) Special Order $ 94.91

7 WP2315549 Motor, Fan   (Replaces: 2315549) In-Stock Immediately $ 249.86

8 WP2169142 Blade, Fan   (Replaces: 2169142) In-Stock Immediately $ 43.41

9 WP2304241 Gasket   (Replaces: 2304241) In-Stock Immediately $ 86.94

10 WP2176759 Grommet, Motor   (Replaces: 2176759) Special Order $ 8.16

11 WP693995 Screw   (Replaces: W10142292) In-Stock Immediately $ 7.55

12 W11650659 Heater Harness Assembly, Defrost And Evaporator Fan (includes Thermal Fuse)   (Replaces: W11573115) In-Stock Immediately $ 147.09

13 WP2155789 Gasket, Scroll Assembly   (Replaces: 2155788) Special Order $ 8.18

14 W11429207 Cover, Evaporator   (Replaces: W10463012) Special Order $ 60.90

15 W10803597 Scoop, Air Assembly Special Order $ 86.12

16 WP489478 Screw   (Replaces: 489478) Special Order $ 8.18

17 WPW10384183 Thermistor   (Replaces: W10384183) In-Stock Immediately $ 118.47

18 W11546684 Clip, Evaporator Thermistor   (Replaces: W11437914) In-Stock Immediately $ 12.33


    View Diagram in Separate Window     Print Icon   Print Part List

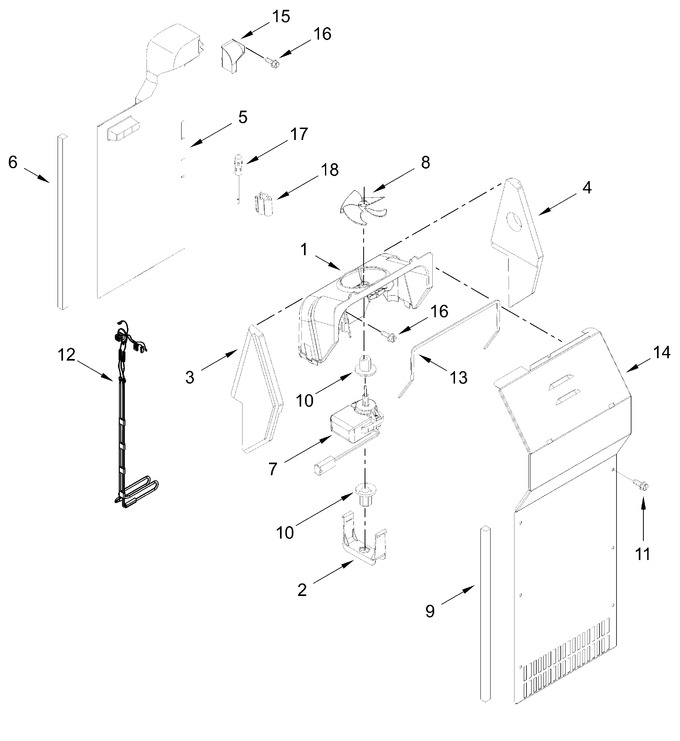

Diagram for 8WRS22SNHW02
