Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 2206825S Refrigerator Door (includes Item 6) (stainless Steel) Appelez-nous -
2 WP2256101 Door, Compartment   (Replaces: 2256101) In-Stock Immediately $ 89.42

3 WP489491 Screw   (Replaces: 489491) Special Order $ 7.30

4 WPW10321304 Door Bin (3)   (Replaces: 2304235K) In-Stock Immediately $ 44.73

5 2193353B Extension, Handle (black) Special Order $ 5.85

6 2159083 Door Gasket, Magnetic (repair) (black)   (Replaces: 2221313) Special Order $ 251.49

7 2186649B Handle, Center (black) Special Order $ 72.96

8 WP2182179 Door Closer, Upper Cam   (Replaces: 2182178) In-Stock Immediately $ 6.39

9 WP489483 Screw   (Replaces: 489420) Special Order $ 11.41

10 WP2206629B Bracket, Door Stop (black)   (Replaces: 2206629B) Special Order $ 42.79

11 WP2213265 Nameplate   (Replaces: 2255121) In-Stock Immediately $ 93.18

12 WP2182181 Thimble, Top   (Replaces: 2182181) Special Order $ 8.15

13 WP2156022 Trivet   (Replaces: 2156022) In-Stock Immediately $ 72.80

14 WP3400012 Screw   (Replaces: 3400012) Special Order $ 8.26


    View Diagram in Separate Window     Print Icon   Print Part List

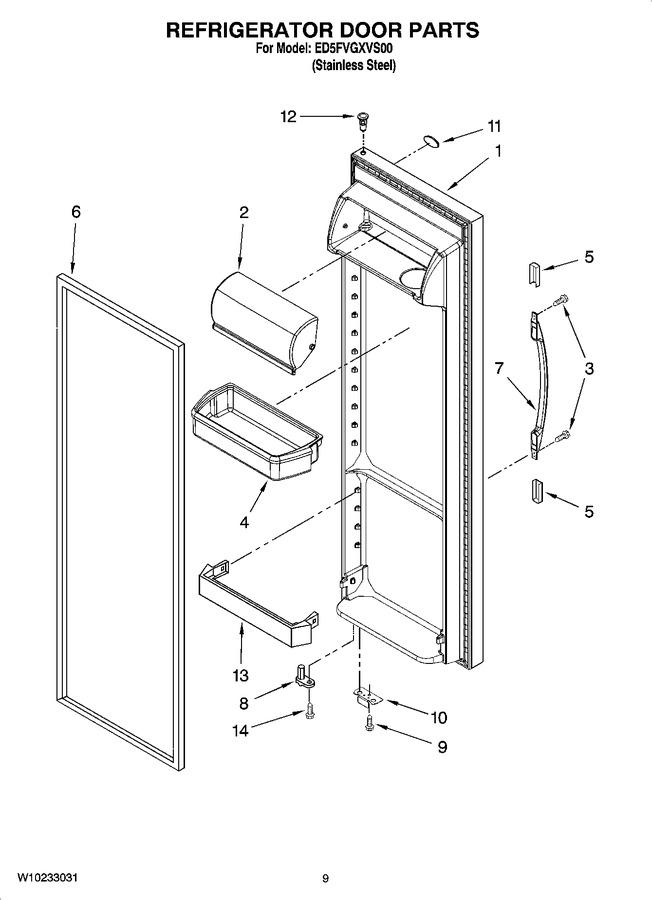

Diagram for ED5FVGXVS00
