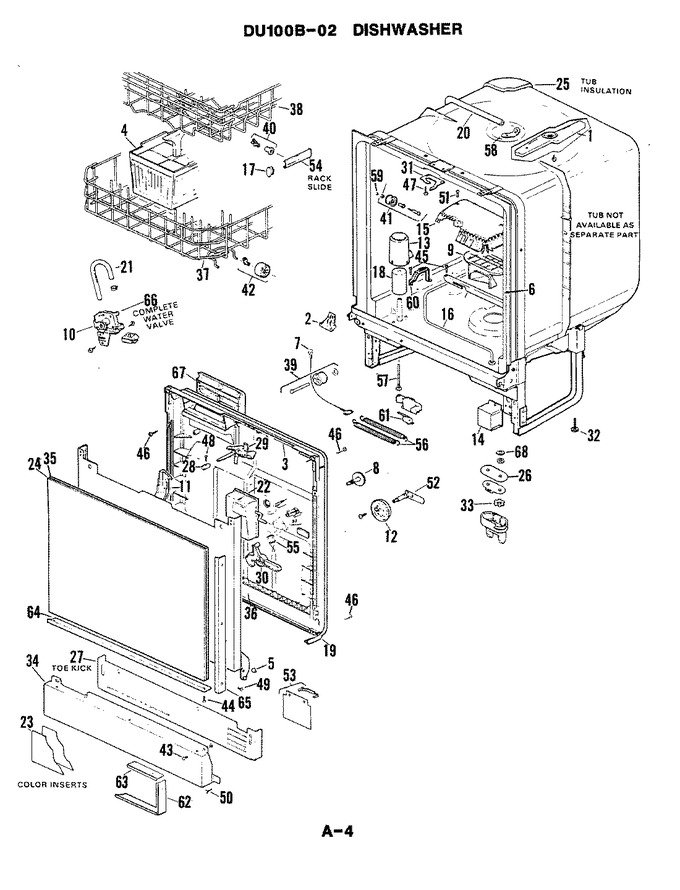

SELECT A DIAGRAM

01 - Control Panel


02 - Door Parts


03 - Motor & Pump


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	2020-0003		Arm, Spray		Appelez-nous	-
2	2045-0006		Baffle, Tub (lt)		Appelez-nous	-
2	2045-0005		Baffle, Tub (rt)		Appelez-nous	-
3	2080-0002		Barrier, Element		Appelez-nous	-
3	2075-0001		Bar, Door		Appelez-nous	-
4	2090-0001		Basket, Silverware		Appelez-nous	-
5	2095-0002		Bearing, Hinge Arm		Appelez-nous	-
6	2140-0002		Brace, Main Frame		Appelez-nous	-
6	2145-0025		Barrier, Bracket		Appelez-nous	-
7	2190-0001		Cable		Appelez-nous	-
8	2205-0002		Cap, Fill Assembly		Appelez-nous	-
9	2205-0003		Cap, Sump		Appelez-nous	-
10	2250-0002		Solenoid, Assembly		Appelez-nous	-
11	2255-0001		Conduit		Appelez-nous	-
12	2275-0005		Cover, Detergent Cup				$ 43.29
13	2275-0009		Float, Dome		Appelez-nous	-
14	2275-0002		Cover, Junction Box		Appelez-nous	-
15	2275-0008		Cover, Sump Inlet		Appelez-nous	-
15	2307-0001		Deflector		Appelez-nous	-
16	2350-0002		Element, Heater		Appelez-nous	-
17	2355-0002		End Cap, Rack Slide		Appelez-nous	-
18	2410-0002		Float, Flood		Appelez-nous	-
19	2530-0001		Hose, Drain		Appelez-nous	-
19	2450-0008		Gasket, Door		Appelez-nous	-
19	2480-0003		Grommet		Appelez-nous	-
20	2530-0003		Hose		Appelez-nous	-
21	2530-0004		Hose		Appelez-nous	-
22	2570-0001		Injector, Rinse		Appelez-nous	-
23	2580-0036		Insert, Panel (blk/harv)		Appelez-nous	-
23	2580-0035		Insert, Panel (alm/wht)		Appelez-nous	-
24	2580-0005		Insert, Black/hvst		Appelez-nous	-
24	2580-0004		Insert,almond/white		Appelez-nous	-
25	2585-0001		Insulation		Appelez-nous	-
25	2590-0002		Insulator, Element		Appelez-nous	-
26	2590-0005		Insulator		Appelez-nous	-
27	2605-0002		Kickplate		Appelez-nous	-
28	2615-0002		Knob,latch Handle		Appelez-nous	-
29	2645-0003		Latch Assembly		Appelez-nous	-
30	2645-0014		Cam Detergent Trip		Appelez-nous	-
31	2645-0005		Keeper-latch		Appelez-nous	-
32	2650-0002		Screw, Leveling		Appelez-nous	-
33	2735-0009		Nut		Appelez-nous	-
34	2800-0022		Lower Access Panel		Appelez-nous	-
35	2800-0002		Door & Hinge Assembly,outer		Appelez-nous	-
36	2800-0004		Panel, Inner Door		Appelez-nous	-
37	2905-0003		Rack (lwr)		Appelez-nous	-
38	2905-0007		Rack (upr)		Appelez-nous	-
39	2955-0010		Pulley & Shaft		Appelez-nous	-
40	2955-0011		Roller & Stud		Appelez-nous	-
41	2955-0009		Roller & Stud Assembly		Appelez-nous	-
42	2955-0007		Roller Assembly,lower Front				$ 27.81
42	2955-0008		Roller Assy. (rear Lower)		Appelez-nous	-
43	3005-0025		Screw		Appelez-nous	-
44	3005-0074		Screw		Appelez-nous	-
44	3005-0014		Screw		Appelez-nous	-
44	3005-0026		Screw		Appelez-nous	-
45	3005-0027		Screw		Appelez-nous	-
46	3005-0028		Screw		Appelez-nous	-
46	3005-0006		Screw, No.10-12x1/2		Appelez-nous	-
47	3005-0012		Screw		Appelez-nous	-
48	3005-0029		Screw		Appelez-nous	-
48	3005-0030		Screw		Appelez-nous	-
49	3005-0031		Screw		Appelez-nous	-
50	61002031		Screw   (Replaces: 3005-0033)				$ 43.43
51	3005-0034		Screw		Appelez-nous	-
51	WP489483		Screw   (Replaces: 3005-0076)				$ 10.27
52	3020-0002		Shaft, Det.cup		Appelez-nous	-
53	3030-0006		Shield, Switch		Appelez-nous	-
53	3030-0001		Shield,drip		Appelez-nous	-
54	3045-0002		Slide, Rack		Appelez-nous	-
55	3070-0005		Spring, Detergent Cup		Appelez-nous	-
56	3070-0016		Door, Spring (yellow)		Appelez-nous	-
56	3070-0006		Door,spring (blue)		Appelez-nous	-
57	3085-0001		Stem, Float		Appelez-nous	-
58	WW03F00159		Nut-strip   (Replaces: 3120-0002)			Immediately	$ 170.53
59	3125-0002		Stud		Appelez-nous	-
60	3130-0003		Support Heater Front)		Appelez-nous	-
60	3130-0004		Support Heater (rear)		Appelez-nous	-
61	3135-0005		Switch, Float		Appelez-nous	-
61	3135-0035		Switch, Leaf Assembly		Appelez-nous	-
62	3230-0085		Trim, Side & Bottom		Appelez-nous	-
63	3230-0084		Trim, Svc Panel		Appelez-nous	-
64	3230-0023		Trim		Appelez-nous	-
65	3230-0024		Trim		Appelez-nous	-
66	WD15X93		Valve, Water   (Replaces: 3255-0009)				$ 64.56
67	3265-0002		Vent Assy.		Appelez-nous	-
68	3280-0009		Washer		Appelez-nous	-
69	3280-0003		Washer		Appelez-nous	-
