Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 W10065852 Brochure, Tips Safe Cooking (french) Appelez-nous -
1 8113P757-60 Owners Manual Appelez-nous -
1 9762761 Brochure Tips (safe Cooking) (english) Appelez-nous -
1 8119P165-60 Diagram, Wiring Appelez-nous -
1 8101P697-60 Installation, Instructions Appelez-nous -
2 WP74011829 Ignitor, Dual   (Replaces: 7432P138-60) In-Stock Immediately $ 34.85

3 WP90767 Screw   (Replaces: 7101P426-60) In-Stock Immediately $ 8.25

4 WP59002061 Screw   (Replaces: 7101P077-60) Special Order $ 8.18

5 74011690 Bezel. Simmer   (Replaces: 7740P166-60) Special Order $ 157.35

5 7740P167-60 Bezel, Prostyle Special Order $ 25.90

5 74011689 Bezel, Dual   (Replaces: 7740P165-60) Special Order $ 78.56

6 7746P124-60 Cooktop Appelez-nous -
7 3604F426-51 Insulator, Control Shield Special Order $ 49.57

8 WP5760M339-60 Panel, Control   (Replaces: 5760M339-60) Special Order $ 627.05

9 WP74009336 Ignitor (3)   (Replaces: 7432P121-60) In-Stock Immediately $ 27.00

10 WPW10175695 Knobs   (Replaces: W10175695) In-Stock Immediately $ 28.92

11 7518P359-60 Grate, Burner (2) Special Order $ 90.75

12 7504P165-60 Cap, Burner (12.5k) Appelez-nous -
12 7504P242-60 Cap, Burner (inner, Dual) Appelez-nous -
12 7504P243-60 Cap, Burner (outer, Dual) Appelez-nous -
12 WP8284669 Cap, Burner (5k)   (Replaces: 7504P202-60) In-Stock Immediately $ 75.59

12 7504P204-60 Cap, Burner (15k) Appelez-nous -
13 74007734 Burner, Assembly (5k, Lr)   (Replaces: 7505P304-60) Special Order $ 125.76

13 74007736 Burner, Assembly (15k, Rf)   (Replaces: 7505P306-60) In-Stock Immediately $ 117.07

13 7505P349-60 Burner, Assembly (dual, Lf) Appelez-nous -
13 74007735 Burner, Assembly (12.5k, Rr)   (Replaces: 7505P305-60) In-Stock Immediately $ 114.18

14 3807F738-51 Support, Cntl Pnl Appelez-nous -
15 WP8507P229-60 Control, (erc)   (Replaces: 8507P229-60) In-Stock Immediately $ 411.11

16 7724P197-60 Cover, Vent Special Order $ 99.53

17 3601F221-45 Baffle, Vent Cover Special Order $ 28.30

18 7518P367-60 Grate, Center Special Order $ 244.23

19 3424F034-09 Bowl, Drip (pan, Medium) Special Order $ 36.78

19 3424F037-09 Bowl, Drip (pan, Dual Burner) Special Order $ 26.37

20 WP8273062 Screw, Ignitor   (Replaces: 7101P606-60) In-Stock Immediately $ 7.91

21 7726P396-60 Trim, End Cap (right) Special Order $ 20.21

21 7726P397-60 Trim, End Cap (left) Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

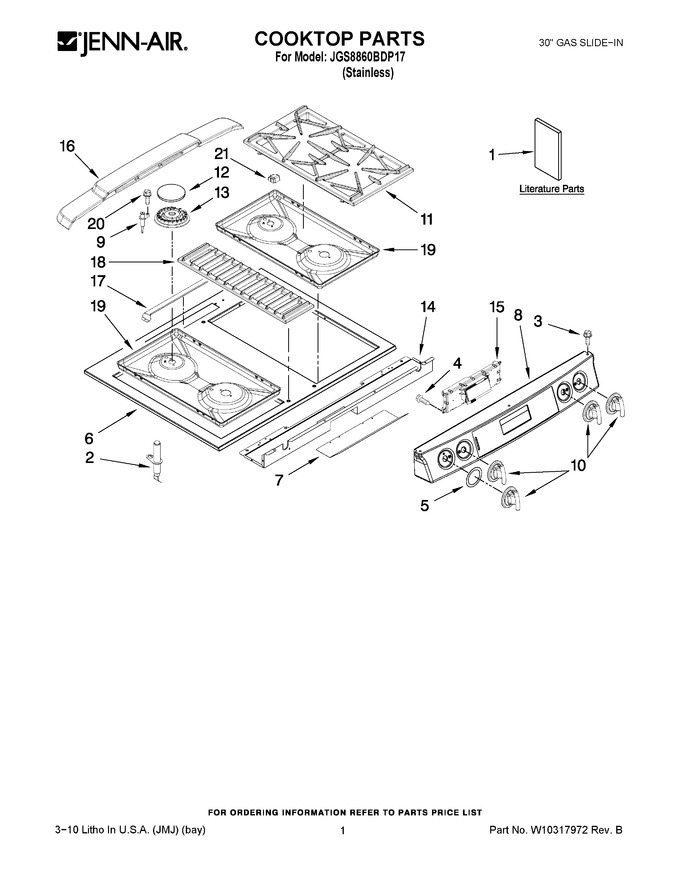

Diagram for JGS8860BDP17
