Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 9763467 Guide Easy Set Appelez-nous -
1 W10075750 Installer Insructions Appelez-nous -
1 W10246120 Installation Instructions Appelez-nous -
1 W10246110 Use & Care Guide Appelez-nous -
1 W10112147 Tech Sheet Appelez-nous -
1 9757680 Anti-tip Instructions Safe Cooking Tips Appelez-nous -
1 9762761 Anti-tip Instructions Safe Cooking Tips (english) Appelez-nous -
1 W10065852 Anti-tip Instructions Safe Cooking Tips (french) Appelez-nous -
2 W10208808 Burner Box Appelez-nous -
3 9761784 Bracket, Mounting Appelez-nous -
4 W10175861 Cooktop Special Order $ 203.16

5 WP3196557 Screw   (Replaces: 3196537) In-Stock Immediately $ 7.95

6 WP9757807 Thermostat   (Replaces: 9757807) In-Stock Immediately $ 112.22

7 WP12990527 Screw   (Replaces: 3400843) In-Stock Immediately $ 8.76

8 W10108030 Bracket, Spark Module Appelez-nous -
9 9763445 Bracket, Burner Appelez-nous -
10 8301084 Shield, Heat Appelez-nous -
11 WPW10110491 Module, Spark   (Replaces: W10110491) In-Stock Immediately $ 322.41

12 W10338795 Grate-burner Kit   (Replaces: 9763508CB) In-Stock Immediately $ 357.77

14 WP3368921 Screw   (Replaces: 3368921) In-Stock Immediately $ 8.56

15 W10129030 Screw Appelez-nous -
16 WP9759944 Thermostat   (Replaces: 9759944) In-Stock Immediately $ 135.08

19 9763503CB Cap-burner Kit Lr, Rf, Rr Special Order $ 47.00

21 W10491985 Screw   (Replaces: 3196160) In-Stock Immediately $ 7.55

23 9761755 Cover, Cooktop Rear Special Order $ 53.38

24 WP9763436 Cover, Top Rear   (Replaces: 9763436) Special Order $ 149.07

25 WPW10406243 Head, Burner (small (lr,rf))   (Replaces: 8286181) In-Stock Immediately $ 39.08

25 WPW10406797 Head, Burner (large (rr))   (Replaces: 8286182) Special Order $ 92.91

26 W10109920 Gasket Special Order $ 43.42


    View Diagram in Separate Window     Print Icon   Print Part List

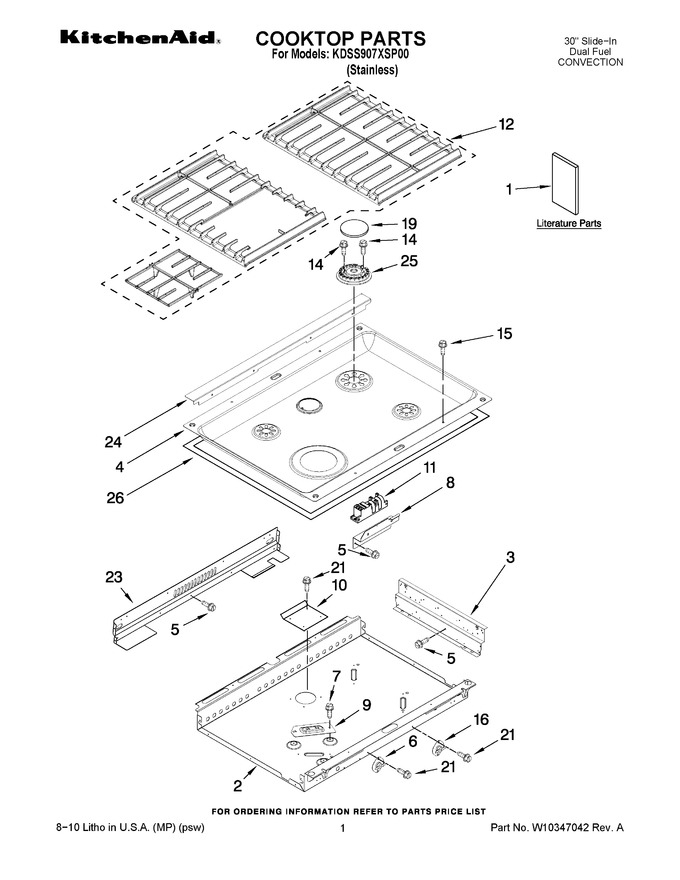

Diagram for KDSS907XSP00
