SELECT A DIAGRAM

01 - Blower


02 - Cabinet & Control Panel

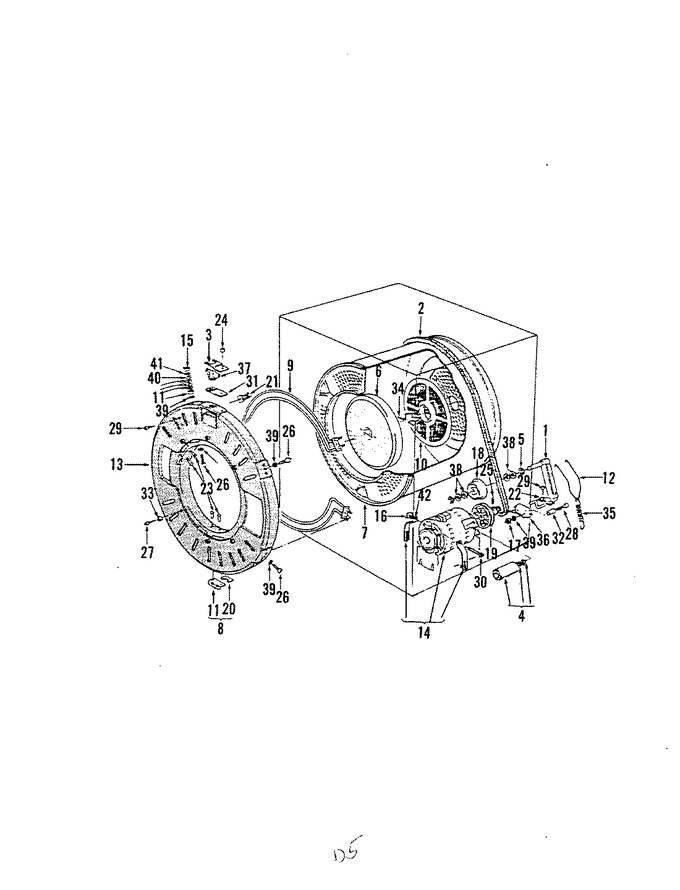

03 - Cylinder & Heater


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	183990011		Extension Arm		Appelez-nous	-
2	184180026		Drive Belt		Appelez-nous	-
3	181770085		Tstat Mtg Brkt		Appelez-nous	-
4	116200722		Capacitor		Appelez-nous	-
5	930008329		C Clip		Appelez-nous	-
6	182370029		Lint Fltr Cover		Appelez-nous	-
7	189180003		Cylinder Asm		Appelez-nous	-
8	189100002		Cylinder Glide		Appelez-nous	-
9	186710161		Heater Element		Appelez-nous	-
10	182370028		Filter		Appelez-nous	-
11	182660015		Gear Plate		Appelez-nous	-
12	183540051		Spring Hook		Appelez-nous	-
13	181270018		Heater Housing		Appelez-nous	-
14	186560041		Motor		Appelez-nous	-
15	920113418		Nut		Appelez-nous	-
16	990145131		Nut		Appelez-nous	-
17	920134133		Nut		Appelez-nous	-
18	182680011		Idler Pulley		Appelez-nous	-
19	183680025		Motor Pulley		Appelez-nous	-
20	182660030		Glide Retainer		Appelez-nous	-
21	183540052		Heater Retainer		Appelez-nous	-
22	182170012		Hinge		Appelez-nous	-
23	950313701		Rivet		Appelez-nous	-
24	991350543		Screw		Appelez-nous	-
25	991110336		Screw		Appelez-nous	-
26	912133410		Screw		Appelez-nous	-
27	991341241		Screw		Appelez-nous	-
28	912131140		Screw		Appelez-nous	-
29	912354127		Screw		Appelez-nous	-
30	912146131		Screw		Appelez-nous	-
31	184990011		Tstat Seal		Appelez-nous	-
32	181290014		Spacer		Appelez-nous	-
33	184290012		Spacer		Appelez-nous	-
34	183540059		Spring		Appelez-nous	-
35	183540056		1dler Spring		Appelez-nous	-
36	186240098		Door Switch		Appelez-nous	-
37	186820031		Thermostat		Appelez-nous	-
38	993210158		Spacer		Appelez-nous	-
39	930036328		Washer		Appelez-nous	-
40	930021415		Washer, Grounding Plate		Appelez-nous	-
41	930024322		Washer		Appelez-nous	-
42	930046333		Washer		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
