SELECT A DIAGRAM

Diagram for 01 - Cooktop Parts
01 - Cooktop Parts

Diagram for 02 - Oven Parts
02 - Oven Parts

Diagram for 03 - Door Parts
03 - Door Parts

Diagram for 04 - Drawer Parts
04 - Drawer Parts

Diagram for 05 - Top Venting Parts
05 - Top Venting Parts

Diagram for 06 - Internal Oven Parts
06 - Internal Oven Parts

Diagram for 07 - Cooktop Burner Parts
07 - Cooktop Burner Parts

Diagram for 08 - Triple Crown Burner
08 - Triple Crown Burner

Diagram for 09 - Control Panel Parts
09 - Control Panel Parts

Diagram for 10 - Optional Parts (not Included)
10 - Optional Parts (not Included)


New Model Search:


1-855-472-4566
< Back to Home
Keyword Search:

Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 9763467 Guide Easy Set Appelez-nous -
1 W10075750 Installer Instructions Appelez-nous -
1 W10246118 Installation Instructiions Appelez-nous -
1 W10246109 Use & Care Guide Tech Sheet Appelez-nous -
1 W10112145 Use & Care Guide Tech Sheet (english) Appelez-nous -
1 W10112146 Use & Care Guide Tech Sheet (french) Appelez-nous -
1 9757680 Anti-tip Instructions Appelez-nous -
1 9762761 Safe Cooking Tips Appelez-nous -
2 W10208808 Burner Box Appelez-nous -
3 9761784 Bracket, Mounting Appelez-nous -
4 W10175850 Cooktop (black/stainless) Special Order $ 202.42

5 WP3196557 Screw   (Replaces: 3196537) In-Stock Immediately $ 7.95

6 1129449 Bushing Appelez-nous -
7 WP12990527 Screw   (Replaces: 3400843) In-Stock Immediately $ 8.76

8 WP3368921 Screw   (Replaces: 3368921) In-Stock Immediately $ 8.56

9 9763445 Bracket, Burner Appelez-nous -
10 9756821 Support, Wiring Appelez-nous -
11 W10129030 Screw Appelez-nous -
12 9761555CB Grate, Burner Kit Special Order $ 191.98

13 9761556CB Grate, Burner Left Special Order $ 112.08

16 WP9759944 Thermostat (60c)   (Replaces: 9759944) In-Stock Immediately $ 135.08

17 9760225BL Vent, Center (black) Special Order $ 39.30

18 WP9761557CB Grate, Insert   (Replaces: 9761557CB) In-Stock Immediately $ 170.40

19 WP8284669 Cap, Burner 6k (rf, Lr)   (Replaces: 8284669) In-Stock Immediately $ 75.59

19 9761563CB Cap, Burner (12.5k (rr)) In-Stock Immediately $ 108.30

20 WP4449809 Screw   (Replaces: 4449809) In-Stock Immediately $ 7.55

21 W10491985 Screw   (Replaces: 3196160) In-Stock Immediately $ 7.55

23 9759627 Cover, Cooktop Rear Special Order $ 67.22

24 WP9763436 Cover, Top Rear   (Replaces: 9763436) Special Order $ 149.07

25 WPW10406243 Head, Burner (lr, Rf)   (Replaces: 8286181) In-Stock Immediately $ 39.08

25 WPW10406797 Head, Burner (rr)   (Replaces: 8286182) Special Order $ 92.91

26 W10109920 Gasket (tape) Special Order $ 43.42


    View Diagram in Separate Window     Print Icon   Print Part List

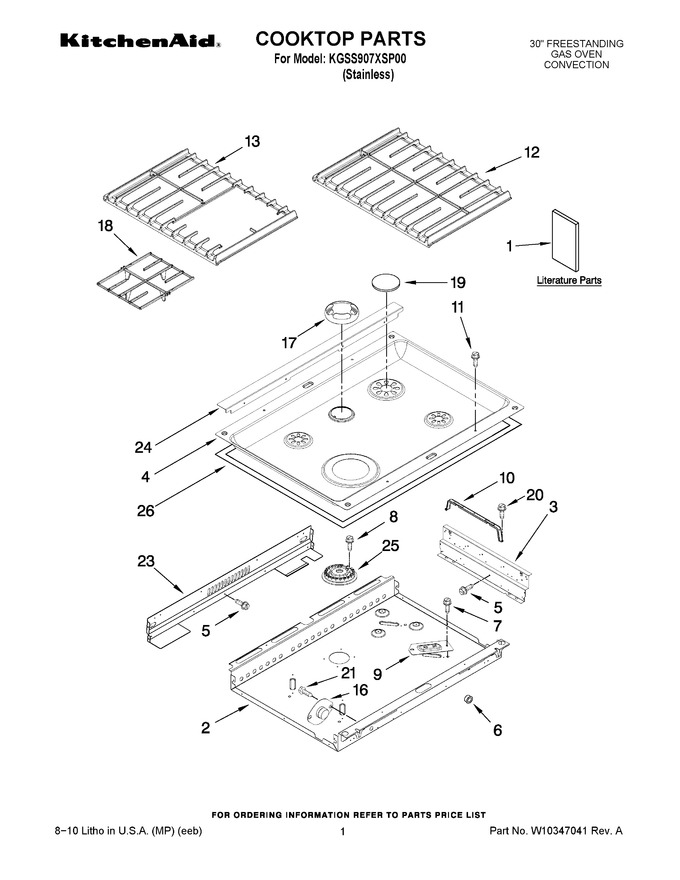

Diagram for KGSS907XSP00
