SELECT A DIAGRAM

01 - Pulsatormotor


02 - Pump


03 - Shell


04 - Spincan


05 - Spinmotor


06 - Timer


07 - Tub 3rdseries


08 - Tub_1stseries


09 - Tub_2ndseries

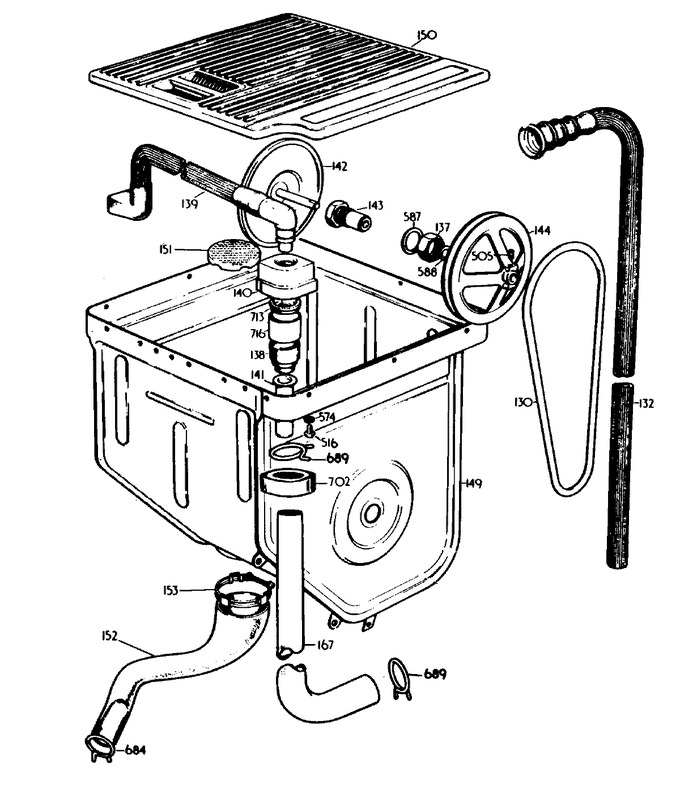

Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
130	716846--		Puls Dr Belt 0601		Appelez-nous	-
132	716695--		Hose Tap Attach		Appelez-nous	-
137	014142--		Nut		Appelez-nous	-
138	718894		Outlet Valve		Appelez-nous	-
139	717056--		Outlet Hose 0601		Appelez-nous	-
140	716684--		Outlet Housing		Appelez-nous	-
141	716686--		Outlet Tube		Appelez-nous	-
142	601481--		Pulsator & Shaft Ass		Appelez-nous	-
143	014082--		Pulsator Shaft Housi		Appelez-nous	-
144	601713--		Pulley		Appelez-nous	-
149	W10124350		Not Required Part Or See Note		Appelez-nous	-
150	725556--		Tub Lid Hdle		Appelez-nous	-
150	W10124350		Not Required Part Or See Note		Appelez-nous	-
151	W10124350		Not Required Part Or See Note		Appelez-nous	-
152	713476		Tub Outlet Hose		Appelez-nous	-
153	014134--		Hose Clamp Assembly		Appelez-nous	-
167	718794--		Hose 0601		Appelez-nous	-
505	901059		Set Screw		Appelez-nous	-
516	716890		Screw		Appelez-nous	-
574	904554--		Sealing Washer		Appelez-nous	-
587	014144--		Washer		Appelez-nous	-
588	31325003		Washer-cupped		Appelez-nous	-
684	160780--		Hose Clamp-tub		Appelez-nous	-
689	807995--		Hose Clip		Appelez-nous	-
702	W10124350		Not Required Part Or See Note		Appelez-nous	-
713	718893--		Outlet Retainer		Appelez-nous	-
716	718892--		Outlet Sleeve		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
