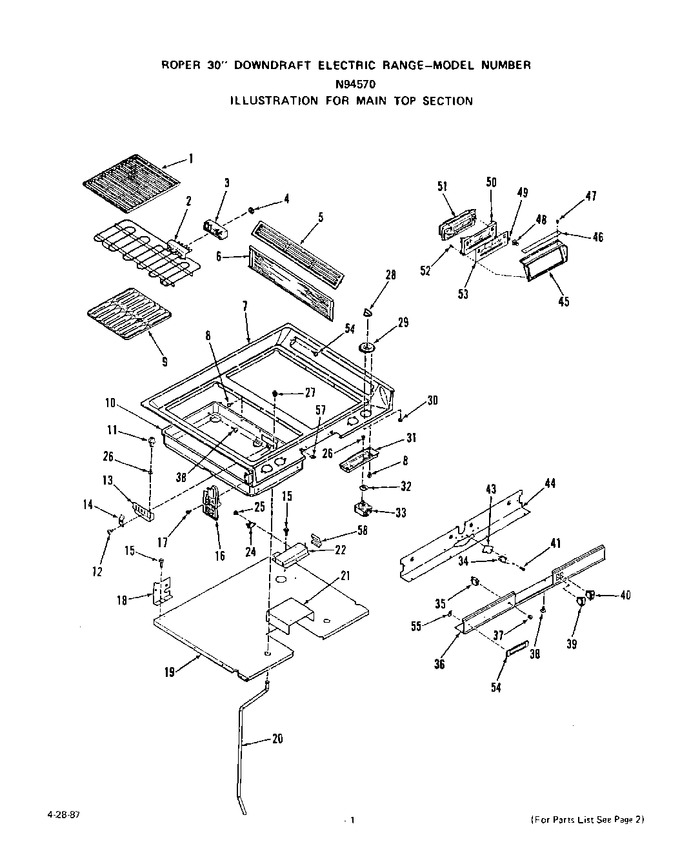

02 - Main Top


03 - Oven Body


04 - Blower


05 - Door Lock


06 - Oven Door


07 - Wire Harnesses And Rotisserie , Ba


08 - Electric Grill , Electric Coil


09 - Griddle , Griddle/grill Cover


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	329027		Grate-grill (2 Req)		Appelez-nous	-
2	334737		208 Volt (optional)		Appelez-nous	-
2	334981		240 Volt		Appelez-nous	-
3	330310		Terminal Block		Appelez-nous	-
4	330332		Clip		Appelez-nous	-
5	329021		Air Intake Grill		Appelez-nous	-
6	335181		Air Filter		Appelez-nous	-
7	332436		Chrome		Appelez-nous	-
7	333517		Almond		Appelez-nous	-
8	327621		Screw 6-20x3/8``		Appelez-nous	-
9	332382		Reflector-grill (2 Req)		Appelez-nous	-
10	333613		Left		Appelez-nous	-
10	333616		Right		Appelez-nous	-
11	333733		Terminal		Appelez-nous	-
12	232183		Screw 8-32x3/8``		Appelez-nous	-
13	333732		Terminal Block		Appelez-nous	-
14	310693		Terminal Block Clamp		Appelez-nous	-
15	327320		Screw 10-16x7/16``		Appelez-nous	-
16	332438		Right		Appelez-nous	-
16	332439		Left		Appelez-nous	-
17	334286		Screw 10abx5/8``		Appelez-nous	-
18	333313		Left		Appelez-nous	-
18	333312		Right		Appelez-nous	-
19	331958		Insulation Retainer-top		Appelez-nous	-
20	332447		Grease Tube		Appelez-nous	-
21	333891		Latch Cover		Appelez-nous	-
22	332648		Flue Duct		Appelez-nous	-
24	333574		Limit Switch-blower		Appelez-nous	-
25	300000		Screw 6-32 X 5/16``		Appelez-nous	-
26	78565		Screw 8-32x3/16``		Appelez-nous	-
27	332448		Grease Tube Fitting		Appelez-nous	-
28	330556		Infinite Knob		Appelez-nous	-
29	331541		Right Rear		Appelez-nous	-
29	331543		Right Front		Appelez-nous	-
29	331542		Left Front		Appelez-nous	-
29	331540		Left Rear		Appelez-nous	-
30	78593		Speed Nut		Appelez-nous	-
31	336460		Switch Mounting Tray		Appelez-nous	-
32	280157		Control Seal				$ 275.75
33	5500-200		Infinite Control   (Replaces: 335957)			Immediately	$ 54.85
34	334932		Micro Switch-door Lock		Appelez-nous	-
35	327326		Indicator Light		Appelez-nous	-
36	334413		Control Panel		Appelez-nous	-
37	329465		Indicator Light Lens		Appelez-nous	-
38	326974		Screw 10abx1/2``		Appelez-nous	-
39	330117		Rocker Switch-blower Hi Lo		Appelez-nous	-
40	329017		Rocker Switch-blower/oven Light		Appelez-nous	-
41	328956		Screw 4-40x11/16``		Appelez-nous	-
43	329171		Insulation		Appelez-nous	-
44	335176		Control Back		Appelez-nous	-
45	332437		Bezel-clock/oven Control		Appelez-nous	-
46	333220		Plate-clock/oven Control		Appelez-nous	-
47	300000		Screw 6-32 X 5/16``		Appelez-nous	-
48	334373		Knob-clock/oven Control		Appelez-nous	-
49	334258		Hex Nut		Appelez-nous	-
50	334403		Lens-clock/oven Control		Appelez-nous	-
51	336678		Clock/oven Control		Appelez-nous	-
52	335803		Screw 6-32x5/16``		Appelez-nous	-
53	333871		Faceplate-clock/oven Control		Appelez-nous	-
54	329016		Name Plate		Appelez-nous	-
55	24710		Clip		Appelez-nous	-
56	316849		Screw-10-32x1/2``		Appelez-nous	-
57	335596		Speed Nut		Appelez-nous	-
58	334756		Vent Shield		Appelez-nous	-

    View Diagram in Separate Window       Print Part List
