Diagram # Part Number Description Series Availability Ships Price Add to Cart
1 B8322902 Block Evap. Coil Appelez-nous -
2 B8361701 Block Evap Coil Appelez-nous -
3 WP2264462 Grommet   (Replaces: A1017202) In-Stock Immediately $ 43.97

4 C8881301 Brkt Evap Fan Appelez-nous -
5 WPC8891605 Motor, Evap Fan   (Replaces: C8891601) Special Order $ 328.40

6 C8927801 Blade, Evap Fan Appelez-nous -
7 D7524501 Brkt Evap Fan Shroud Appelez-nous -
8 WP489464 Screw   (Replaces: M0211217) In-Stock Immediately $ 7.83

9 67006425 Screw, Sm   (Replaces: M0209616) In-Stock Immediately $ 6.95

10 D7874506 Evaporator Cover Appelez-nous -
10 D7874604 Cover Evaporator Appelez-nous -
11 A3138301 Grommet Appelez-nous -
12 A3189320 Gasket, Foam Appelez-nous -
13 WP10442411 Thermostat, Defrost   (Replaces: C8978402) In-Stock Immediately $ 44.02

14 D7549705 Heater, Evaporator Appelez-nous -
15 D7759002 Assy, Heat Exch. Appelez-nous -
15 D7759001 Heat Exchanger Appelez-nous -
16 C8952001 Clip Appelez-nous -
17 R0170043 Evaporator Assembly Appelez-nous -
17 R0170042 Evaporator Assembly Appelez-nous -
18 A3253803 Clamp Appelez-nous -
19 WP98165 Screw, Sm   (Replaces: M0211018) Special Order $ 8.00

20 67006425 Screw-sm No.8-1/2lg   (Replaces: M0211017) In-Stock Immediately $ 6.95

21 M0321204 Wire Tie Appelez-nous -
22 D7691118 Evap Fan Shroud Appelez-nous -
23 WPW10339879 Tie   (Replaces: M0321202) Special Order $ 7.90

24 WP12990527 Screw   (Replaces: M0219916) In-Stock Immediately $ 7.94

25 M0580007 Grommet, Screw Appelez-nous -
26 40A15 Bulb, Light (40 Watt)   (Replaces: A0282803) In-Stock Immediately $ 1.98

27 W11384469 Switch   (Replaces: C3680304) In-Stock Immediately $ 37.23

28 B5733302 Clip, Ground Appelez-nous -
29 C8973404 Socket-light Appelez-nous -
30 A3124301 Plug Appelez-nous -
31 D7760102 Housing Frz Light Appelez-nous -
32 B5781002 Jumper Wire Appelez-nous -
33 10073201 Cover Light Appelez-nous -
33 10073101 Cover Light Appelez-nous -
34 M0253916 Screw Appelez-nous -
NI 10118701 Harness Frz Light Appelez-nous -

    View Diagram in Separate Window     Print Icon   Print Part List

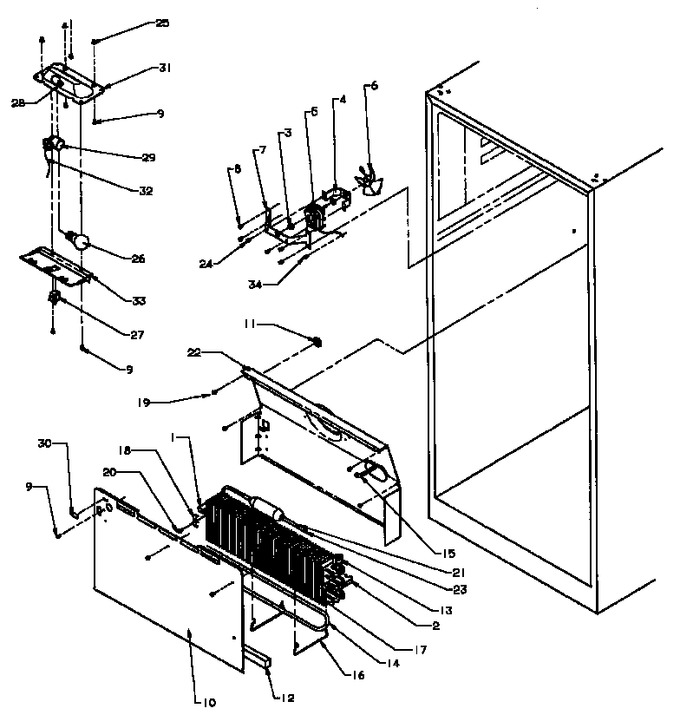

Diagram for 85385 (BOM: P1117205W E)
