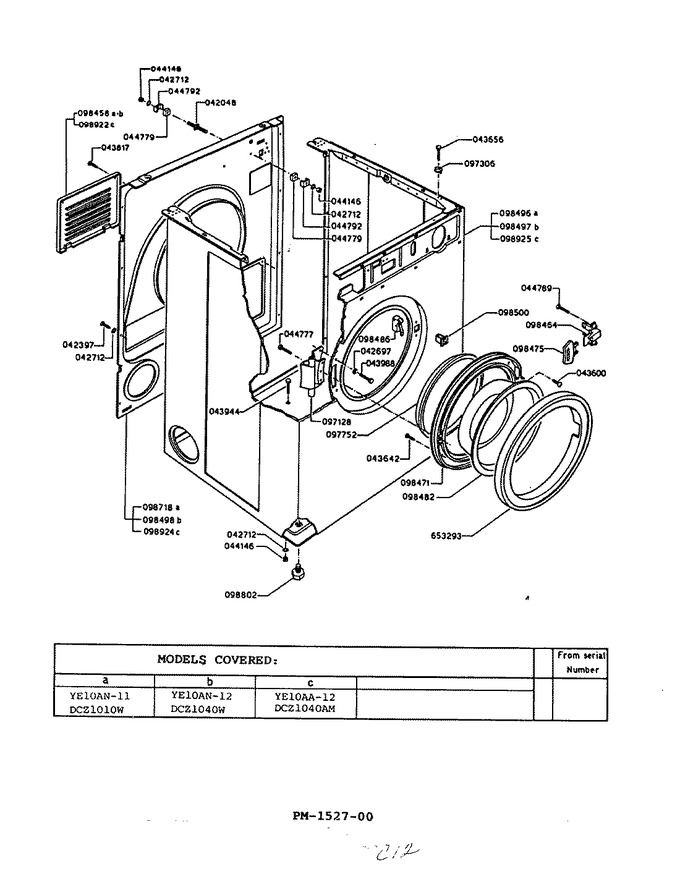

01 - Cabinet & Door


02 - Control Panel


03 - Drum


04 - Motor (ye10an12)


Diagram #	Part Number		Description	Series	Availability	Ships	Price	Add to Cart
1	042048		Screw		Appelez-nous	-
2	042397		Screw		Appelez-nous	-
3	042697		Lockwasher		Appelez-nous	-
4	042712		Lockwasher		Appelez-nous	-
5	043600		Screw		Appelez-nous	-
6	Y043642		Screw		Appelez-nous	-
7	043656		Screw		Appelez-nous	-
8	043817		Screw		Appelez-nous	-
9	043944		Screw		Appelez-nous	-
10	043988		Screw		Appelez-nous	-
11	044146		Nut		Appelez-nous	-
12	044777		Screw		Appelez-nous	-
13	044779		Nut		Appelez-nous	-
14	044789		Screw		Appelez-nous	-
15	044792		Clamp		Appelez-nous	-
16	097128		Door Hinge Asm		Appelez-nous	-
17	097306		Lid Front Piece		Appelez-nous	-
18	097752		Gasket Trim		Appelez-nous	-
19	098458		Suction Grid		Appelez-nous	-
20	098464		Catch		Appelez-nous	-
21	098471		Door Flange		Appelez-nous	-
22	098475		Door Handle		Appelez-nous	-
23	098482		Door		Appelez-nous	-
24	098486		Microswitch		Appelez-nous	-
26	098497		Cabinet Asm		Appelez-nous	-
27	098498		Back Panel		Appelez-nous	-
28	098500		Door Catch		Appelez-nous	-
30	098802		Leveler		Appelez-nous	-
34	653293		Door Frame		Appelez-nous	-
